در این راهنمای استفاده از اسپیکر ادیفایر مدل R1380DB، مطابق ترتیب دفترچه رسمی محصول، نکات ایمنی، محتویات جعبه، معرفی دکمه‌ها و درگاه‌ها، ریموت کنترل، نحوه اتصال اسپیکرها، استفاده از ورودی‌های Line In، ‏Optical، ‏Coaxial و Bluetooth، مشخصات فنی و روش‌های رفع مشکلات رایج را بررسی میکنیم. دفترچه مربوط به مدل Active Speaker R1380DB است.

دستورالعمل‌های مهم ایمنی

پیش از استفاده از اسپیکر Edifier R1380DB، تمام دستورالعمل‌ها را مطالعه کرده و دفترچه را برای مراجعه‌های بعدی نگهداری کنید.

فقط از لوازم جانبی مورد تأیید سازنده استفاده کنید و محصول را مطابق توضیحات بخش اتصال راه‌اندازی کنید. Edifier استفاده از دستگاه در دمای محیط 0 تا 35 درجه سانتی‌گراد را توصیه میکند.

برای جلوگیری از آتش‌سوزی یا برق‌گرفتگی:

• دستگاه را در معرض باران یا رطوبت قرار ندهید.
• محصول را در نزدیکی آب استفاده نکنید.
• اسپیکر را داخل مایعات فرو نبرید.
• آن را در معرض چکه یا پاشش آب قرار ندهید.
• دستگاه را نزدیک رادیاتور، بخاری، اجاق یا سایر منابع تولیدکنده گرما قرار ندهید.
• ظرف حاوی مایع مانند گلدان را روی اسپیکر نگذارید.
• شعله باز مانند شمع روشن را روی محصول قرار ندهید.
• دریچه‌های تهویه را مسدود نکنید.
• هیچ جسمی را وارد دریچه‌ها یا شیارهای دستگاه نکنید.
• برای تهویه مناسب، حداقل 5 سانتی‌متر فضای آزاد اطراف محصول در نظر بگیرید.

کانکتورها را با فشار وارد درگاه نکنید. پیش از اتصال مطمئن شوید درگاه مسدود نیست و نوع و جهت کانکتور با ورودی دستگاه مطابقت دارد.

لوازم و قطعات کوچک را دور از دسترس کودکان نگهداری کنید.

بدنه دستگاه را باز نکنید

بدنه اسپیکر را شخصاً باز یا جدا نکنید. داخل دستگاه قطعه‌ای وجود ندارد که توسط کاربر قابل تعویض یا تعمیر باشد.

اگر کابل یا دوشاخه آسیب دیده، مایع یا جسم خارجی وارد دستگاه شده، محصول در معرض باران یا رطوبت قرار گرفته، افتاده یا به‌درستی کار نمیکند، تعمیر آن باید توسط فرد متخصص و مجاز انجام شود.

تمیز کردن اسپیکر

قبل از تمیز کردن:

1. دستگاه را خاموش کنید.
2. کابل برق را جدا کنید.
3. سپس سطح دستگاه را تمیز کنید.

برای نظافت از اسید قوی، مواد قلیایی، بنزین، الکل یا سایر حلال‌های شیمیایی قوی استفاده نکنید. دفترچه استفاده از محلول خنثی یا آب تمیز را توصیه کرده است.

محافظت از شنوایی

گوش دادن به موسیقی با Volume بسیار بالا میتواند باعث آسیب شنوایی شود. صدا را در محدوده ایمن نگه دارید.

دفع و بازیافت محصول

در اتحادیه اروپا این محصول نباید همراه زباله‌های معمول خانگی دفع شود. Edifier توصیه میکند برای بازیافت مسئولانه، دستگاه را به مراکز جمع‌آوری مربوطه یا فروشنده تحویل دهید.

اگر از پایه، میز، Stand یا سایر تجهیزات نگهدارنده استفاده میکنید، فقط از موارد مناسب و توصیه‌شده استفاده کنید و هنگام جابه‌جایی مراقب واژگون شدن مجموعه باشید.

هشدارهای مربوط به برق

این محصول برای استفاده در محیط داخلی طراحی شده و یک دستگاه الکتریکی Class II با عایق دوگانه است که به اتصال زمین نیاز ندارد.

نکات مربوط به برق:

1. دستگاه را نزدیک پریز قرار دهید تا دسترسی به آن آسان باشد.
2. قبل از استفاده، ولتاژ برق محل را با مقدار درج‌شده روی پلاک محصول بررسی کنید.
3. هنگام رعدوبرق یا زمانی که برای مدت طولانی از دستگاه استفاده نمیکنید، دوشاخه را از برق جدا کنید.
4. گرم شدن منبع تغذیه در استفاده عادی ممکن است اتفاق بیفتد؛ بنابراین تهویه مناسب را حفظ کنید.
5. برچسب‌های هشدار ایمنی روی بدنه، زیر محصول یا روی آداپتور قرار دارند.

دوشاخه برق وسیله اصلی قطع اتصال دستگاه از برق است و باید همیشه در دسترس باشد.

نکات ایمنی مربوط به ارتباط بی‌سیم

امواج رادیویی محصول ممکن است با برخی تجهیزات الکترونیکی یا پزشکی تداخل ایجاد کند.

در مکان‌هایی که استفاده از تجهیزات Wireless مجاز نیست، دستگاه را خاموش کنید؛ از جمله:

• مراکز پزشکی
• هواپیما
• پمپ بنزین
• نزدیکی درهای اتوماتیک
• سیستم‌های اعلام حریق خودکار

همچنین محصول را در فاصله کمتر از 20 سانتی‌متر از Pacemaker یا برخی تجهیزات پزشکی مشابه استفاده نکنید.

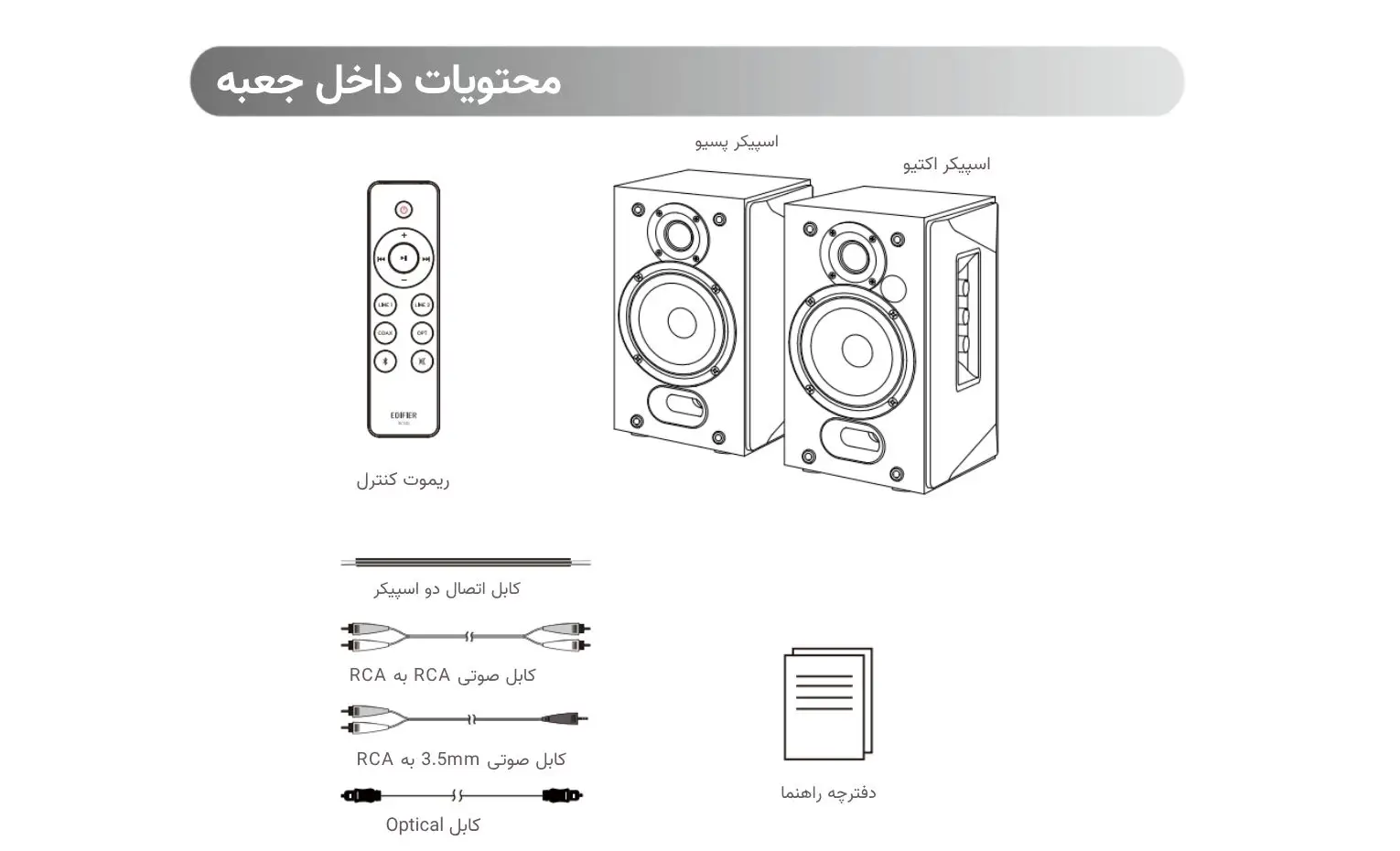

محتویات داخل جعبه

بسته‌بندی Edifier R1380DB شامل موارد زیر است:

• اسپیکر Active
• اسپیکر Passive
• ریموت کنترل
• کابل اتصال دو اسپیکر
• کابل صوتی RCA به RCA
• کابل صوتی 3.5mm به RCA
• کابل Optical
• دفترچه راهنما

تصاویر موجود در دفترچه صرفاً برای راهنمایی هستند و ممکن است با محصول واقعی تفاوت جزئی داشته باشید.

معرفی بخش‌ها و کنترل‌های Edifier R1380DB

براساس نمودار صفحه معرفی دستگاه، کنترل‌ها و درگاه‌های اصلی روی اسپیکر Active قرار گرفته‌اند.

1. گیرنده مادون قرمز و نشانگر ورودی

این بخش هم سیگنال ریموت را دریافت میکند و هم با تغییر رنگ، Source فعال را نشان میدهد.

• قرمز: Optical یا Coaxial
• آبی: Bluetooth
• سبز: Line In 1 یا Line In 2

2. کنترل Treble

با این کنترل میتوان میزان فرکانس‌های بالا یا Treble را تنظیم کرد.

3. کنترل Bass

برای افزایش یا کاهش میزان Bass استفاده میشود.

4. کنترل اصلی Volume و انتخاب Input

این کنترل دو وظیفه دارد.

چرخاندن

برای تنظیم Volume اصلی دستگاه.

فشار کوتاه

با هر بار فشار، ورودی‌ها به ترتیب زیر تغییر میکند:

Line In 1 → Line In 2 → Optical → Coaxial → Bluetooth

نگه داشتن

برای قرار دادن اسپیکر در حالت Standby استفاده میشود.

5. نشانگر Power

وضعیت روشن بودن دستگاه را نشان میدهد.

6. ورودی Optical

برای دریافت صدای دیجیتال از تجهیزاتی مانند تلویزیون یا پخش‌کنده.

7. ورودی Coaxial

برای اتصال دستگاه‌های دارای خروجی صوتی دیجیتال Coaxial.

8. خروجی اتصال به اسپیکر Passive

کابل اتصال اسپیکر Passive به این بخش متصل میشود.

9. کلید Power

برای روشن و خاموش کردن اصلی سیستم.

10. کابل برق

برای اتصال دستگاه به برق.

11. ورودی Line In 1

برای اتصال منابع صوتی آنالوگ.

12. ورودی Line In 2

ورودی آنالوگ دوم دستگاه.

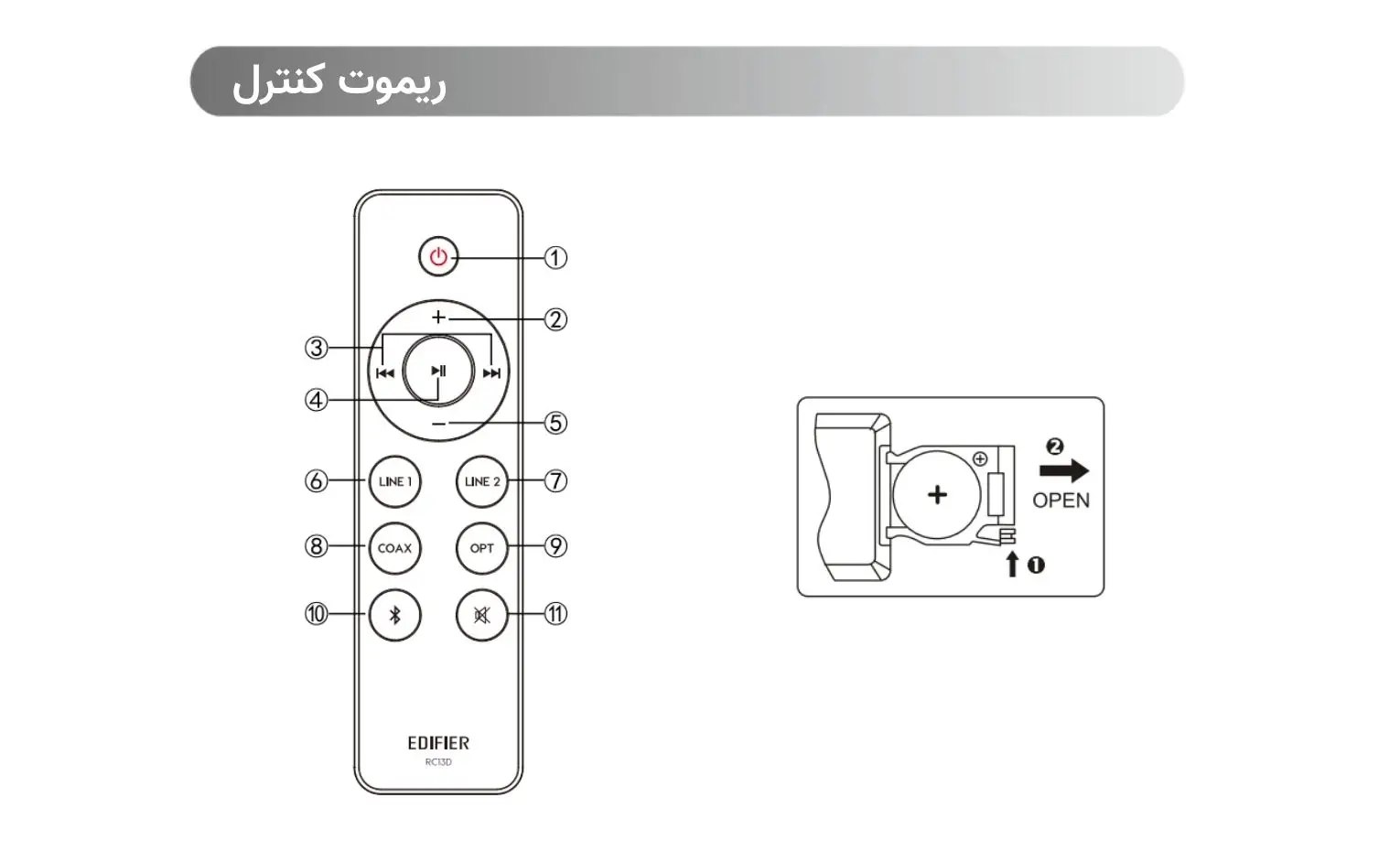

ریموت کنترل

ریموت Edifier R1380DB برای کنترل Volume، انتخاب Source، مدیریت Bluetooth و کنترل موسیقی در حالت Bluetooth استفاده میشود.

نصب باتری

ریموت از یک باتری CR2032 استفاده میکند.

برای نصب:

1. محفظه باتری را مطابق شکل دفترچه باز کنید.
2. باتری CR2032 را با جهت صحیح قرار دهید.
3. محفظه را ببندید.

دکمه‌های ریموت

1. Power

روشن و خاموش کردن دستگاه.

2. Volume Up

افزایش حجم صدا.

3. Previous / Next

در حالت Bluetooth برای رفتن به آهنگ قبلی یا بعدی.

4. Play / Pause

در حالت Bluetooth برای توقف یا ادامه پخش.

5. Volume Down

کاهش حجم صدا.

6. Line In 1

انتخاب ورودی Line In 1.

7. Line In 2

انتخاب ورودی Line In 2.

8. Coaxial

انتخاب ورودی Coaxial.

9. Optical

انتخاب Optical.

10. Bluetooth

انتخاب ورودی Bluetooth.

با نگه داشتن این دکمه میتوان اتصال Bluetooth فعلی را قطع کرد.

11. Mute

برای قطع یا فعال کردن مجدد صدا.

هشدار مربوط به باتری ریموت

باتری سکه‌ای CR2032 را نبلعید؛ بلعیدن آن میتواند باعث سوختگی شیمیایی شدید و حتی مرگ شود.

باتری نو و مصرف‌شده را دور از دسترس کودکان نگه دارید. اگر درپوش باتری ریموت بسته نمیشود یا وجود ندارد، از ریموت استفاده نکنید.

اگر احتمال میدهید باتری بلعیده شده است، فوراً به مرکز درمانی مراجعه کنید.

همچنین:

• ریموت را در محیط بسیار گرم یا مرطوب قرار ندهید.
• باتری را شارژ نکنید.
• اگر مدت طولانی از ریموت استفاده نمیکنید، باتری را خارج کنید.
• باتری را در معرض نور مستقیم خورشید، آتش یا حرارت زیاد قرار ندهید.
• باتری را فقط با همان نوع یا نوع معادل تعویض کنید.

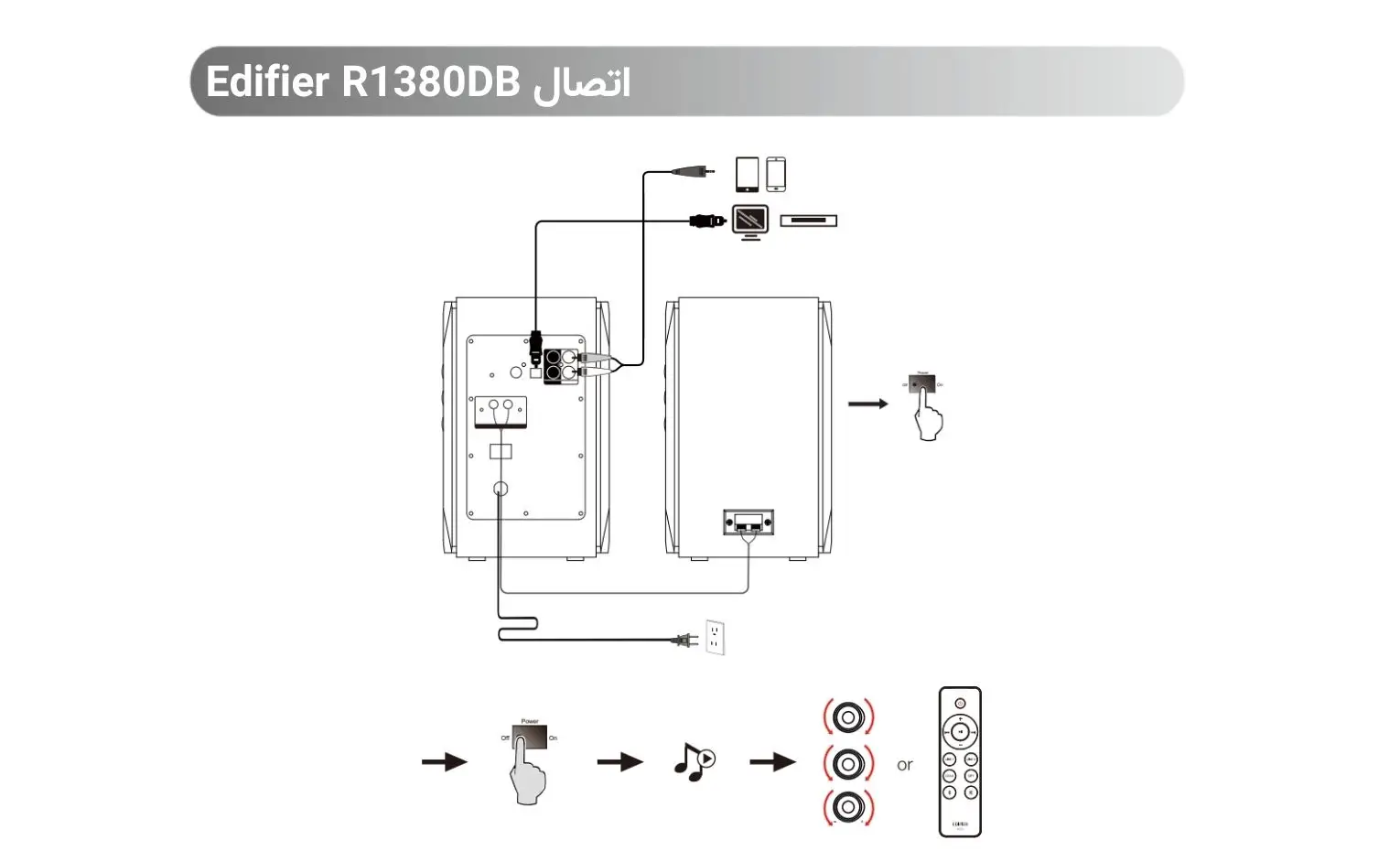

اتصال Edifier R1380DB

طبق نمودار اتصال دفترچه، ابتدا اسپیکر Active و Passive را با کابل مخصوص به یکدیگر متصل کنید.

سپس دستگاه منبع صوتی را بسته به نوع خروجی آن به یکی از ورودی‌های:

• Line In
• Optical
• Coaxial

متصل کنید یا از Bluetooth استفاده کنید.

در نهایت کابل برق را متصل کرده و کلید Power را روشن کنید. نمودار صفحه اتصال همچنین نشان میدهد که انتخاب Source و Volume میتواند از روی اسپیکر یا ریموت انجام شود.

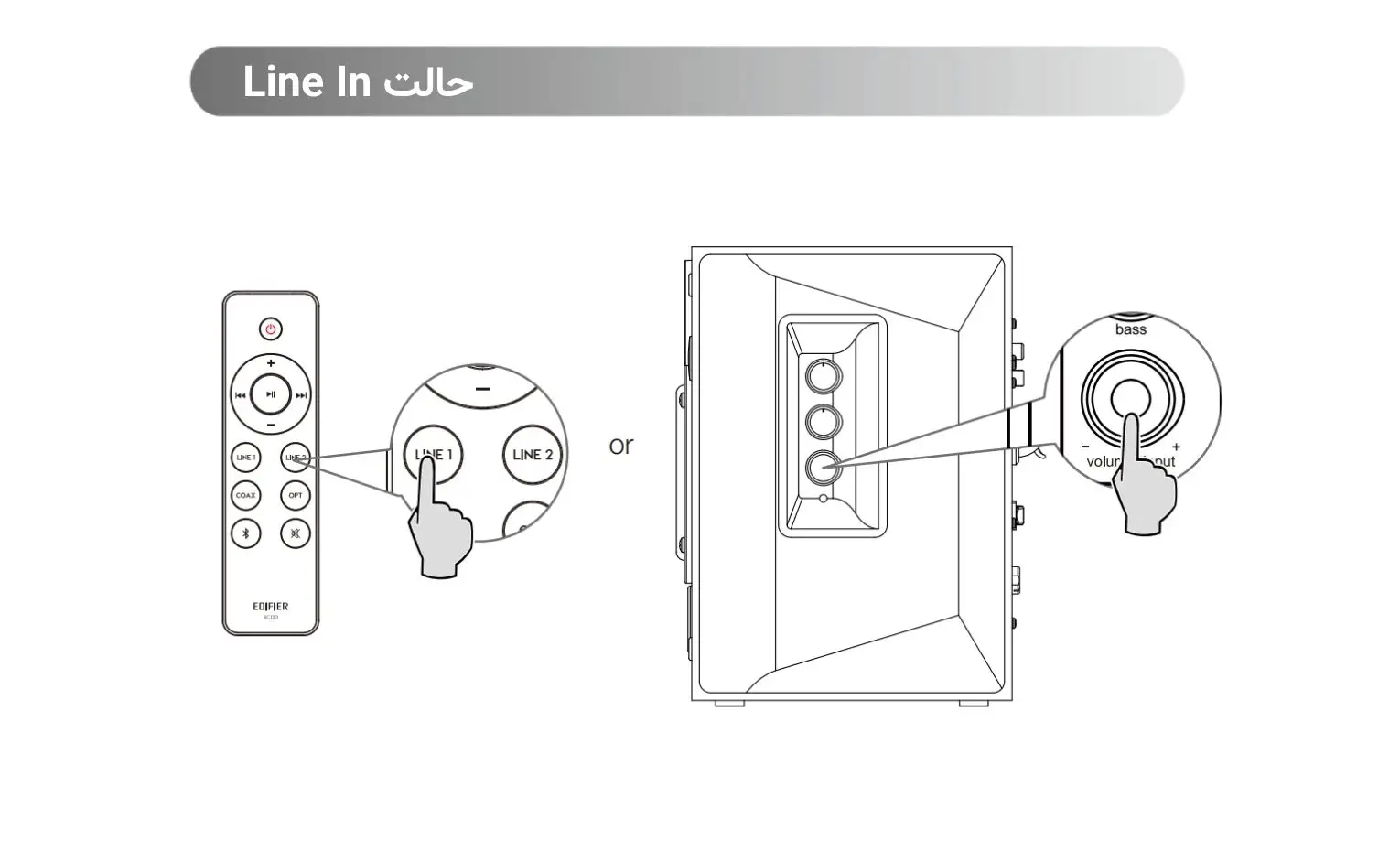

حالت Line In

Edifier R1380DB دو ورودی آنالوگ Line In دارد.

برای استفاده:

1. روی ریموت دکمه LINE1 یا LINE2 را فشار دهید؛ یا کنترل Volume/Input روی اسپیکر Active را فشار دهید تا ورودی موردنظر انتخاب شود.
2. وقتی Line In فعال باشد، LED نشانگر سبز میشود.
3. گوشی، تبلت، کامپیوتر یا دستگاه صوتی موردنظر را با کابل مناسب به Line In 1 یا Line In 2 متصل کنید.
4. هنگام اتصال RCA، رنگ کانکتورها را با رنگ درگاه‌ها تطبیق دهید.
5. پخش را از دستگاه منبع آغاز کنید.
6. Volume، ‏Bass و Treble را به مقدار موردنظر تنظیم کنید.

حالت Optical و Coaxial

برای استفاده از ورودی‌های دیجیتال:

1. دکمه COAX یا OPT را روی ریموت فشار دهید؛ یا با کنترل Volume/Input روی اسپیکر Active بین ورودی‌ها جابه‌جا شوید.
2. در این حالت LED نشانگر قرمز میشود.
3. دستگاهی مانند Set-Top Box یا Blu-ray Player را به ورودی Optical یا Coaxial متصل کنید.
4. برای Optical از کابل فیبر نوری همراه محصول استفاده کنید.
5. کابل Coaxial داخل جعبه قرار ندارد و در صورت نیاز باید جداگانه تهیه شود.
6. پخش را روی دستگاه منبع آغاز کنید.
7. Volume و سایر تنظیمات را مطابق نیاز تغییر دهید.

فرمت صوتی ورودی Optical و Coaxial

در این دو ورودی، فقط سیگنال‌های استاندارد PCM با Sampling Rateهای 44.1kHz و 48kHz پشتیبانی میشوند.

اگر از تلویزیون استفاده میکنید و صدایی شنیده نمیشود، خروجی Digital Audio تلویزیون را بررسی کنید و مطمئن شوید فرمت خروجی با PCM سازگار است.

حالت Bluetooth

اتصال دستگاه Bluetooth

برای اتصال گوشی، تبلت یا کامپیوتر:

1. دکمه Bluetooth روی ریموت را فشار دهید؛ یا با کنترل Volume/Input روی اسپیکر، Bluetooth را انتخاب کنید.
2. LED دستگاه آبی میشود.
3. وارد تنظیمات Bluetooth گوشی یا دستگاه منبع شوید.
4. نام EDIFIER R1380DB را جستجو کنید.
5. آن را انتخاب کنید.
6. بعد از اتصال موفق، موسیقی را پخش کنید.
7. Volume را از اسپیکر، ریموت یا دستگاه منبع تنظیم کنید.

قطع اتصال Bluetooth

برای قطع اتصال Bluetooth، دکمه Bluetooth روی ریموت را حدود 2 ثانیه نگه دارید.

کد PIN

اگر هنگام اتصال PIN درخواست شد، کد:

0000

را وارد کنید.

نکات Bluetooth

برای استفاده از قابلیت‌های Bluetooth دستگاه، Source باید از پروفایل A2DP یا Advanced Audio Distribution Profile پشتیبانی کند.

همچنین سازگاری Bluetooth میتواند بسته به مدل دستگاه منبع و ورژن نرم‌افزاری آن متفاوت باشد.

مشخصات فنی Edifier R1380DB

توان خروجی

توان خروجی سیستم:

21W + 21W

در نتیجه مجموع توان خروجی اعلام‌شده 42 وات است.

پاسخ فرکانسی

55Hz تا 20kHz

ورودی‌های صوتی

• Optical
• Coaxial
• Line In
• Bluetooth

عیب‌یابی Edifier R1380DB

صدایی پخش نمیشود

اگر صدایی از اسپیکر شنیده نمیشود:

• مطمئن شوید دستگاه روشن است.
• Volume را از طریق کنترل روی اسپیکر یا ریموت افزایش دهید.
• کابل‌های صوتی را بررسی کنید.
• مطمئن شوید Input مناسب انتخاب شده است.
• بررسی کنید دستگاه منبع واقعاً سیگنال صوتی ارسال میکند.

Bluetooth متصل نمیشود

اگر نمیتوانید دستگاه را از طریق Bluetooth متصل کنید:

• مطمئن شوید Source روی Bluetooth قرار دارد.
• اگر ورودی دیگری انتخاب شده باشد، Bluetooth متصل نمیشود.
• دکمه Bluetooth روی ریموت را نگه دارید تا اتصال دستگاه فعلی قطع شود و دوباره تلاش کنید.
• فاصله بین دستگاه منبع و اسپیکر را کاهش دهید.
• در صورت ادامه مشکل، اتصال با یک دستگاه Bluetooth دیگر را امتحان کنید.

برد مؤثر Bluetooth طبق دفترچه حدود 10 متر است.

Edifier R1380DB روشن نمیشود

اگر اسپیکر روشن نمیشود:

• اتصال برق اصلی را بررسی کنید.
• مطمئن شوید پریز برق فعال است.

از اسپیکر نویز شنیده میشود

Edifier توضیح میدهد که خود اسپیکر نویز بسیار کمی تولید میکند، اما بعضی دستگاه‌های صوتی ممکن است Background Noise زیادی داشته باشید.

برای بررسی:

1. کابل‌های صوتی را از اسپیکر جدا کنید.
2. Volume را افزایش دهید.
3. از فاصله حدود 1 متر به اسپیکر گوش دهید.

اگر در این فاصله نویزی شنیده نمیشود، طبق توضیح دفترچه مشکلی در خود R1380DB وجود ندارد و احتمالاً نویز از دستگاه منبع ایجاد شده است.
