راهنمای استفاده از ساندبار جی بی ال مدل Bar 800 MK2 بر اساس دفترچه رسمی محصول نوشته شده و ترتیب بخش‌ها و مراحل آن مطابق همان دفترچه حفظ شده است. ساندبار جی بی ال مدل Bar 800 MK2 از ساندبار اصلی، دو اسپیکر Surround جداشونده و یک ساب‌ووفر تشکیل شده و برای ایجاد صدای سوراند 3D در سیستم سرگرمی خانگی طراحی شده است.

دستورالعمل‌های مهم ایمنی

بررسی ولتاژ برق پیش از استفاده

JBL Bar 800MK2 برای استفاده با برق 100 تا 240 ولت AC و فرکانس 50/60 هرتز طراحی شده است. اتصال دستگاه به ولتاژ نامناسب میتواند باعث آسیب‌دیدگی دستگاه یا ایجاد خطر آتش‌سوزی شود.

اگر درباره ولتاژ برق محل استفاده مطمئن نیستید، قبل از اتصال دستگاه به پریز با فروشنده یا مرکز خدمات تماس بگیرید.

از سیم رابط استفاده نکنید

برای کاهش خطرات ایمنی، فقط از کابل برق همراه دستگاه استفاده کنید. کابل برق را از زیر فرش یا موکت عبور ندهید و اجسام سنگین روی آن قرار ندهید.

اگر کابل برق آسیب دیده است، باید توسط مرکز خدمات مجاز با کابلی مطابق مشخصات کارخانه تعویض شود.

هنگام جدا کردن کابل برق مراقب باشید

برای جدا کردن کابل از پریز، دوشاخه را بگیرید و از کشیدن خود کابل خودداری کنید. اگر برای مدت طولانی از ساندبار استفاده نمیکنید، آن را از پریز برق جدا کنید.

بدنه دستگاه را باز نکنید

داخل دستگاه قطعه‌ای وجود ندارد که توسط کاربر قابل تعمیر باشد. باز کردن بدنه میتواند خطر برق‌گرفتگی ایجاد کند و هرگونه تغییر در دستگاه ممکن است ضمانت آن را نیز باطل کند.

اگر آب وارد دستگاه شد، آن را فوراً از برق جدا کرده و با مرکز خدمات مجاز تماس بگیرید.

نکات ایمنی مربوط به باتری اسپیکرهای جداشونده

برای حفظ عمر باتری، حداقل هر 3 ماه یک بار باتری اسپیکرهای جداشونده را به‌طور کامل شارژ کنید. عمر باتری بسته به نحوه استفاده و شرایط محیطی متفاوت است.

اسپیکرهای JBL BAR 800MK2 SURROUND را در زمانی که کابل به آنها متصل است در معرض مایعات قرار ندهید و هنگام شارژ نیز آنها را در معرض آب نگذارید.

مواد شیمیایی، نمک و ذرات موجود در آب استخر یا دریا میتوانند به آب‌بندی و کانکتورها آسیب بزنند. پس از تماس با مایعات یا شست‌وشو، تا زمانی که اسپیکر کاملاً خشک و تمیز نشده است آن را شارژ نکنید.

اگر از آداپتور خارجی استفاده میکنید، خروجی آن نباید از 5V/3A بیشتر باشد.

باتری را باز، تعمیر یا جدا نکنید، اتصال کوتاه ایجاد نکنید و آن را داخل آتش نیندازید. استفاده از باتری نامناسب نیز میتواند خطر انفجار ایجاد کند و باتری‌های مصرف‌شده باید مطابق دستورالعمل‌های مربوطه دفع یا بازیافت شوند.

1. مقدمه

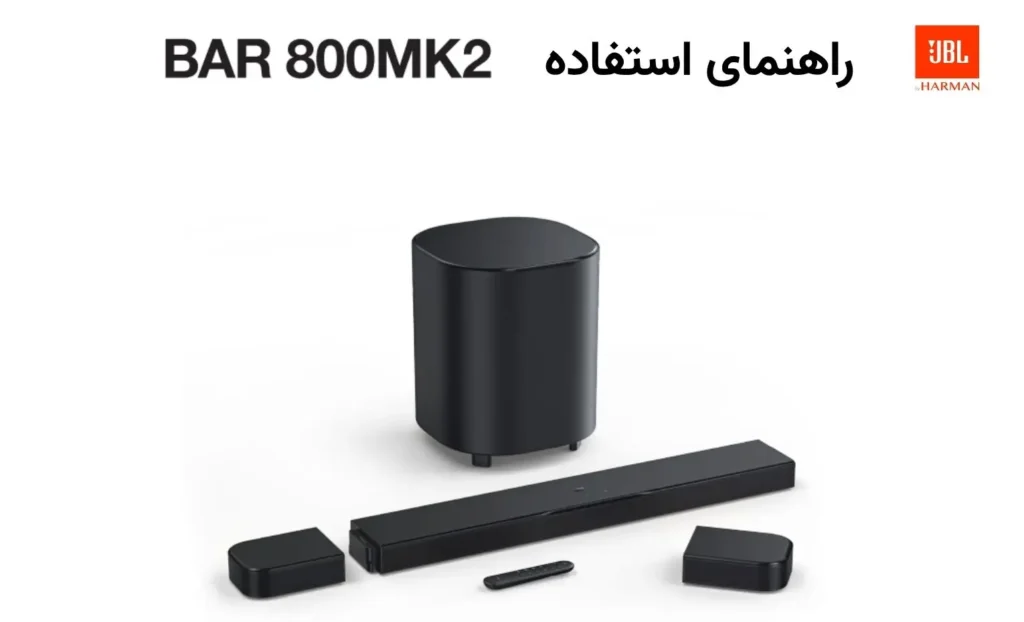

JBL BAR 800MK2 شامل ساندبار، اسپیکرهای جداشونده و ساب‌ووفر است و برای ایجاد تجربه صوتی سه‌بعدی در محیط خانگی طراحی شده است.

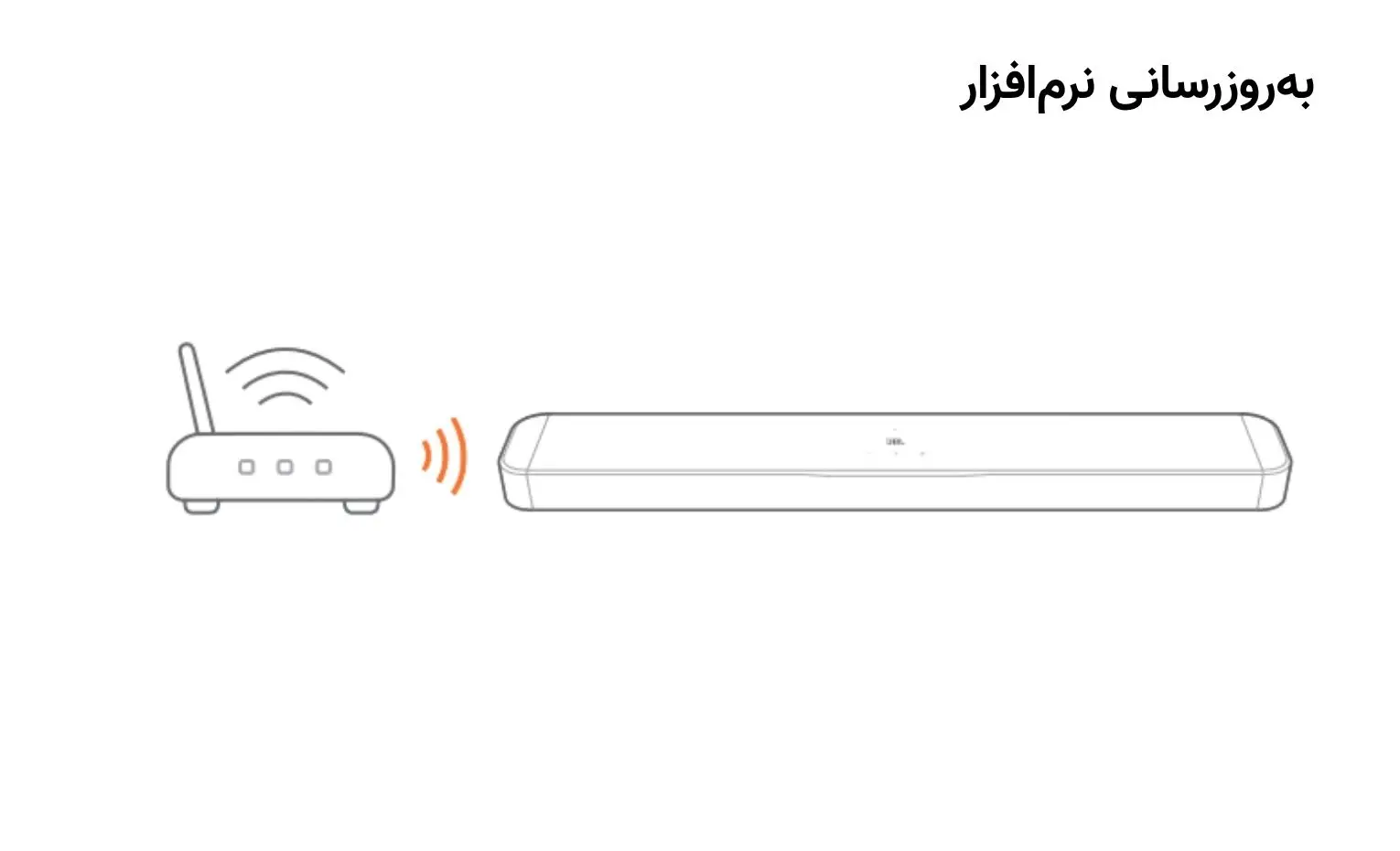

ممکن است برای استفاده از جدیدترین قابلیت‌ها، نرم‌افزار محصول در آینده از طریق اینترنت به‌روزرسانی شود. طراحی و مشخصات محصول نیز ممکن است بدون اطلاع قبلی تغییر کند.

اپلیکیشن JBL One

با برنامه JBL One میتوانید:

• مراحل راه‌اندازی محصول را انجام دهید.
• سرویس‌های پخش موسیقی را متصل کنید.
• از سرویس‌های موسیقی یکپارچه استفاده کنید.
• به به‌روزرسانی‌های نرم‌افزاری دسترسی داشته باشید.
• تنظیمات صوتی را شخصی‌سازی کنید.
• از قابلیت‌های اضافی دستگاه استفاده کنید.

ممکن است برای بعضی سرویس‌های موسیقی به اشتراک جداگانه نیاز باشد و این اشتراک توسط JBL One ارائه نمیشود. همچنین ظاهر صفحات برنامه ممکن است در نتیجه به‌روزرسانی‌های نرم‌افزاری با تصاویر دفترچه متفاوت باشد؛ بنابراین هنگام استفاده، دستورالعمل‌های داخل برنامه را دنبال کنید.

2. محتویات داخل جعبه

پس از باز کردن بسته‌بندی، مطمئن شوید موارد زیر داخل جعبه قرار دارند:

• ساندبار
• ساب‌ووفر
• دو اسپیکر جداشونده مجهز به باتری قابل شارژ
• ریموت کنترل
• دو باتری AAA
• کابل برق
• کابل HDMI با طول 1.2 متر
• Side Cap مخصوص دو انتهای ساندبار
• Side Cap مخصوص اسپیکرهای جداشونده
• کیت نصب دیواری
• اطلاعات محصول
• الگوی نصب روی دیوار

تعداد کابل‌های برق و نوع دوشاخه ممکن است بسته به منطقه عرضه متفاوت باشد. اگر قطعه‌ای وجود ندارد یا آسیب دیده است، از محصول استفاده نکنید و با فروشنده یا مرکز خدمات تماس بگیرید.

3. معرفی محصول

3.1 ساندبار

3.1.1 پنل جلو و بالای ساندبار

1. نشانگر وضعیت

نشانگر دستگاه اطلاعات مختلفی درباره وضعیت سیستم و شبکه ارائه میکند.

وضعیت سیستم:

• سفید با پالس منظم: دستگاه در حال راه‌اندازی است.
• سفید با پالس سریع: به‌روزرسانی نرم‌افزار در حال انجام است.
• نارنجی ثابت: تنظیمات کارخانه در حال بازیابی است.

وضعیت شبکه:

• سفید با پالس آهسته: حالت تنظیم Wi-Fi فعال است یا اتصال شبکه قطع شده است.
• سفید ثابت: اتصال شبکه برقرار است.
• زرد ثابت: اتصال Wi-Fi ضعیف است.

2. دکمه‌های Volume

دکمه‌های – و + برای کم و زیاد کردن صدا استفاده میشوند. با فشردن هم‌زمان آنها میتوانید صدا را Mute یا Unmute کنید.

اگر هر دو دکمه را بیش از 10 ثانیه نگه دارید، ساندبار وارد حالت تنظیم Wi-Fi میشود.

3. میکروفون

میکروفون تعبیه‌شده روی دستگاه برای Sound Calibration یا کالیبراسیون صدا استفاده میشود.

4. دکمه Source

با دکمه Source میتوانید ساندبار را بیدار کرده و بین ورودی‌های زیر جابه‌جا شوید:

• TV
• Bluetooth
• HDMI IN

برای ورودی TV، اتصال HDMI OUT نسبت به Optical اولویت دارد.

با نگه داشتن Source برای بیش از 3 ثانیه، دستگاه وارد حالت Bluetooth Pairing میشود.

5. نمایشگر وضعیت

پیام‌هایی مانند HELLO، ‏BT PAIRING، ‏SYNC، ‏RESET و سایر وضعیت‌های دستگاه روی این نمایشگر ظاهر میشوند.

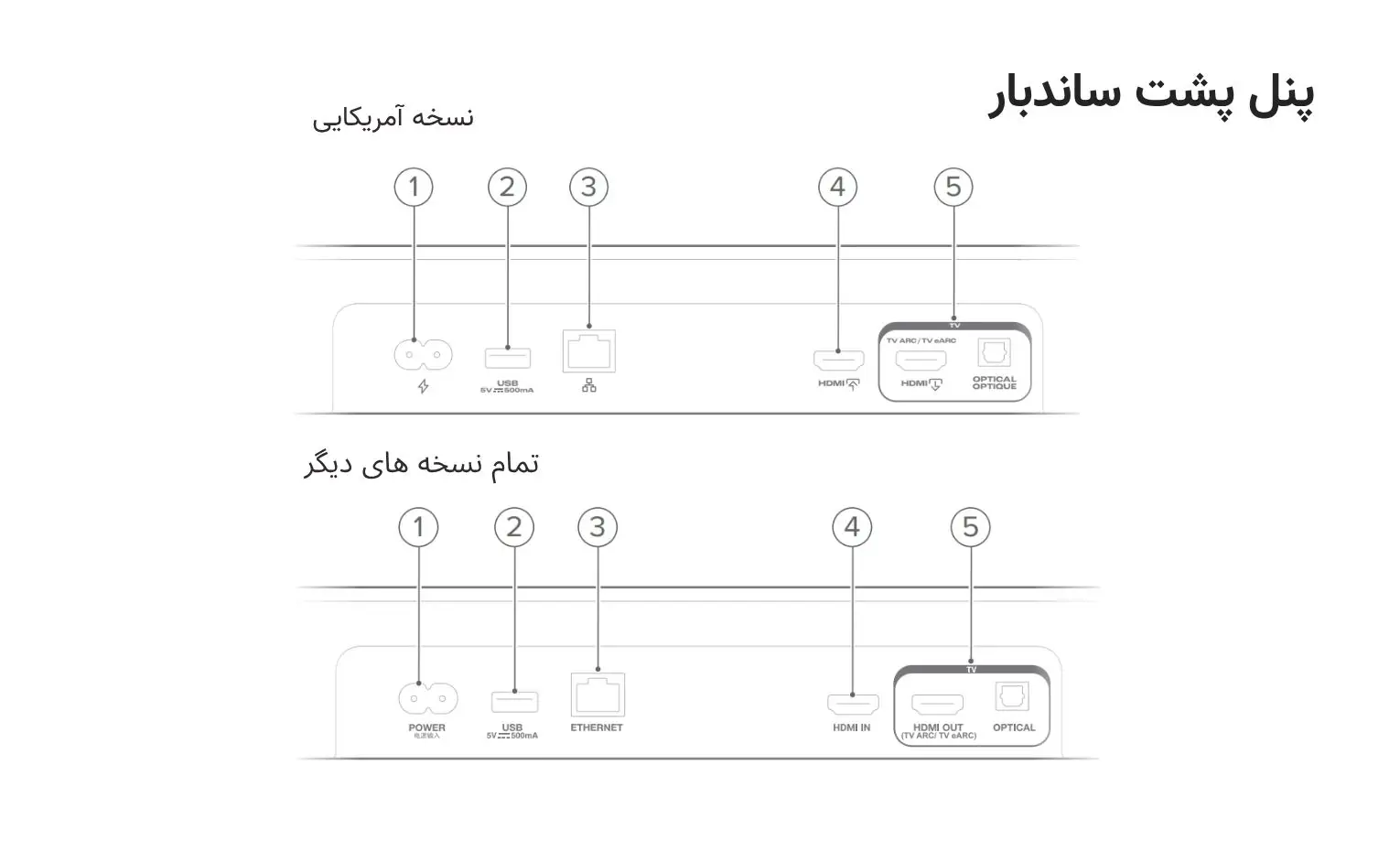

3.1.2 پنل پشتی

1. POWER: برای اتصال کابل برق همراه دستگاه.

2. USB: برای سرویس و به‌روزرسانی نرم‌افزار. پخش MP3 از USB فقط در ورژن آمریکا در دسترس است.

3. ETHERNET: برای اتصال ساندبار به شبکه خانگی از طریق کابل Ethernet.

4. HDMI IN: برای اتصال خروجی HDMI دستگاه دیجیتال.

5. HDMI OUT: برای اتصال به درگاه HDMI ARC یا HDMI eARC تلویزیون.

5. OPTICAL: برای اتصال خروجی Optical تلویزیون یا دستگاه دیجیتال.

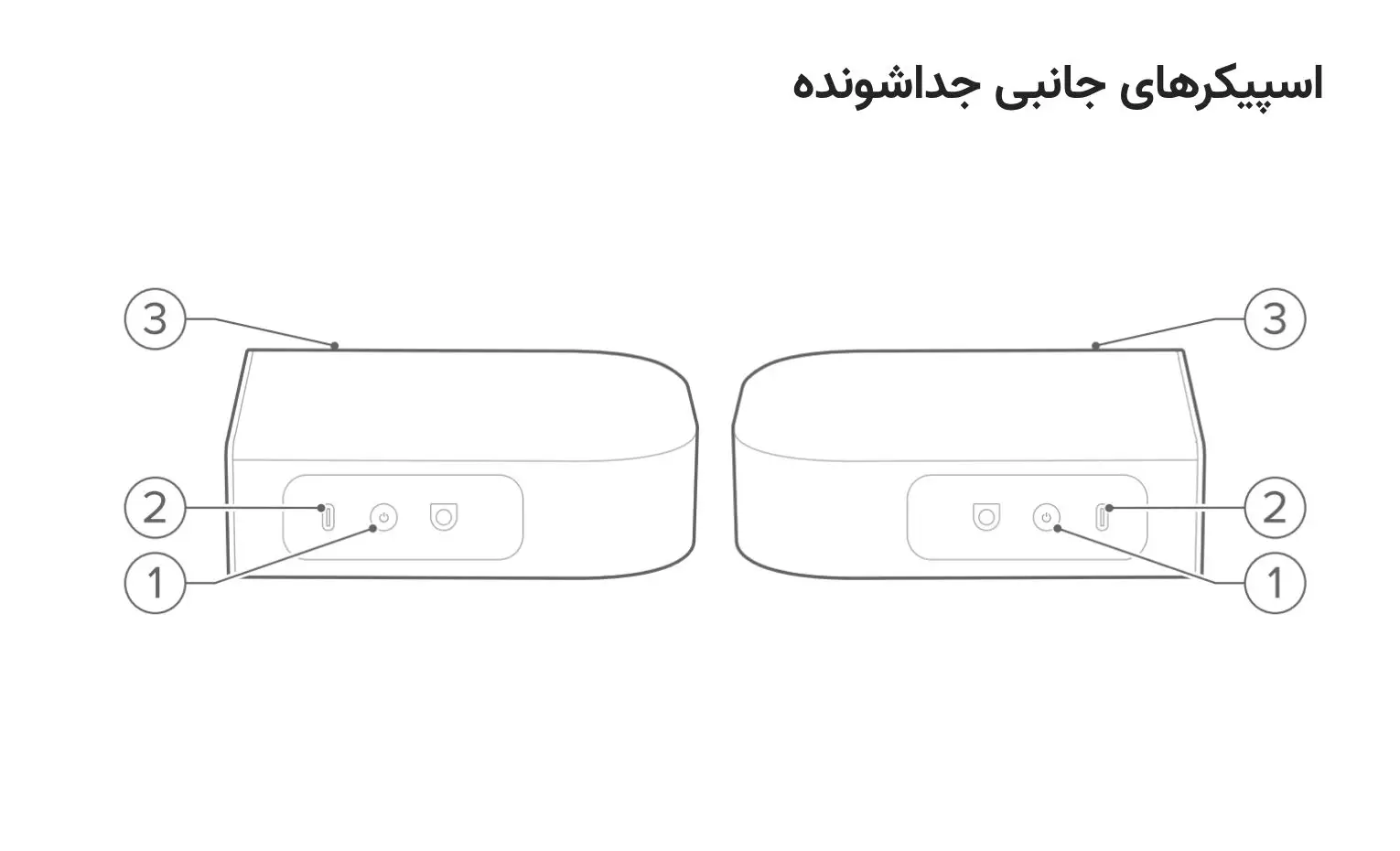

3.2 اسپیکرهای جداشونده

هر اسپیکر Surround جداشونده دارای موارد زیر است:

1. دکمه Power

• برای روشن کردن، یک بار فشار دهید.
• برای خاموش کردن، بیش از 3 ثانیه نگه دارید.

2. درگاه USB Type-C

برای شارژ باتری اسپیکر استفاده میشود.

3. نشانگر وضعیت

باتری:

• قرمز چشمک‌زن: باتری کم است.
• قرمز ثابت: باتری در حال شارژ است.

اتصال بی‌سیم:

• سفید چشمک‌زن: در حال اتصال مجدد یا ارتباط با ساندبار قطع شده است.
• سفید ثابت: به ساندبار متصل است.

3.3 ساب‌ووفر

1. چراغ وضعیت ساب‌ووفر به شکل زیر عمل میکند:

• سفید ثابت: متصل به ساندبار
• سفید با چشمک سریع: Pairing
• سفید با چشمک منظم: اتصال مجدد
• نارنجی ثابت: Standby

2. در قسمت پشتی ساب‌ووفر نیز کانکتور برق قرار دارد.

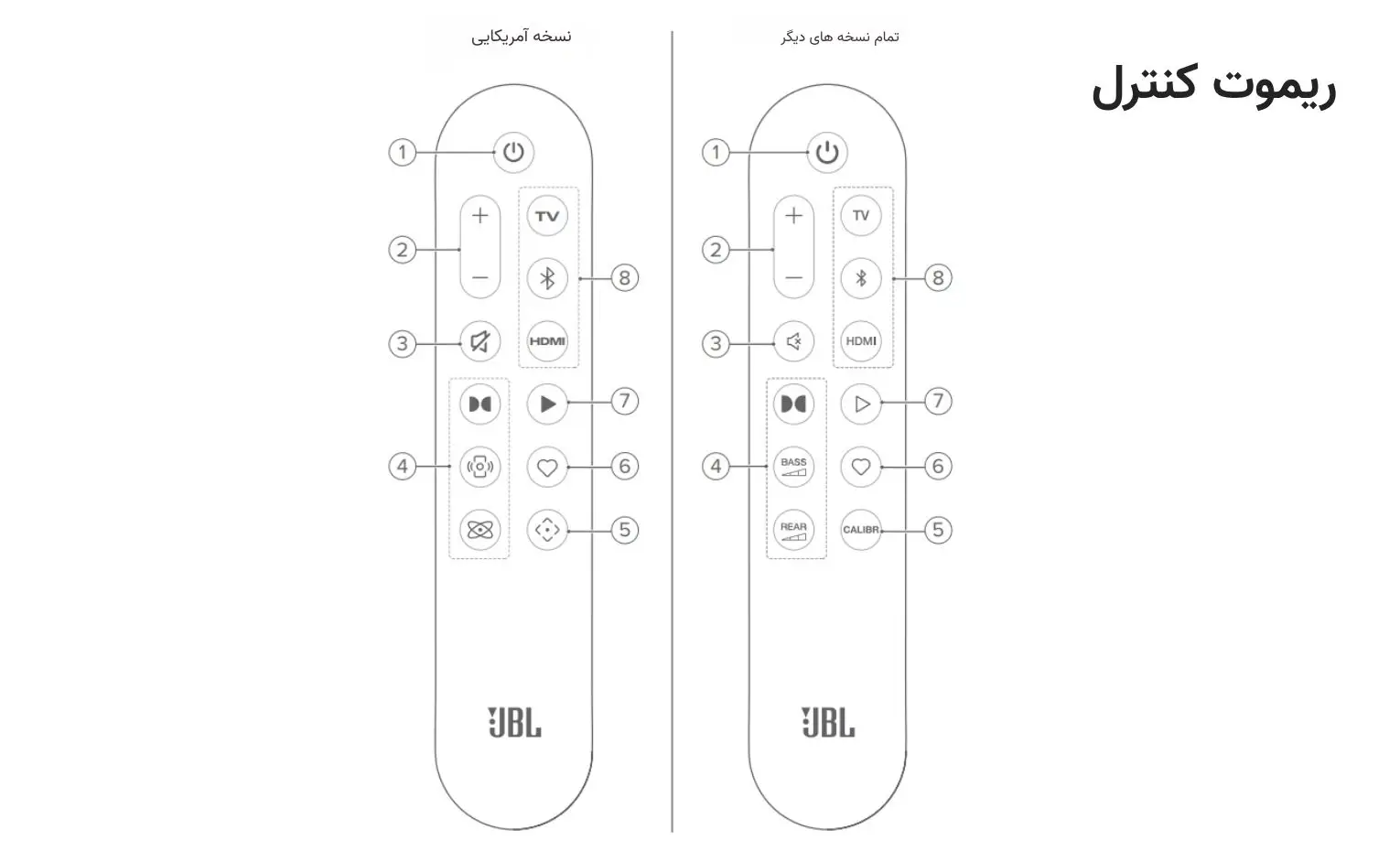

3.4 ریموت کنترل

1. Power

برای روشن کردن دستگاه یا قرار دادن آن در Standby.

2. Volume +/-

برای افزایش و کاهش صدا. با نگه داشتن دکمه، حجم صدا به‌صورت پیوسته تغییر میکند.

3. Mute

برای قطع یا فعال کردن مجدد صدا.

4. دکمه‌های Sound Effect

Dolby Atmos: افکت ارتفاعی مجازی Dolby Atmos را روشن یا خاموش میکند. حالت پیش‌فرض روشن است.

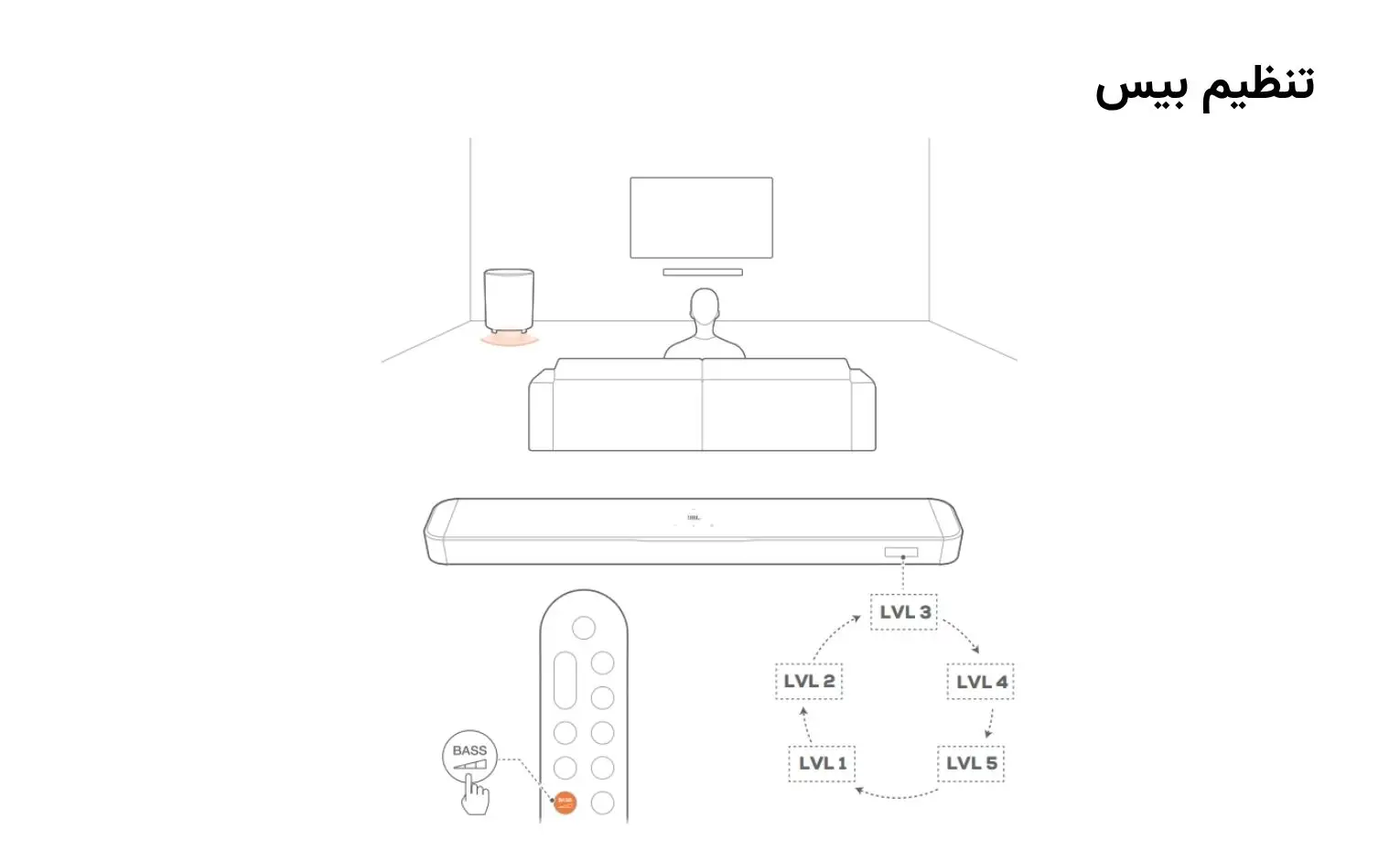

BASS: سطح بیس را بین 1 تا 5 تغییر میدهد. مقدار پیش‌فرض 3 است.

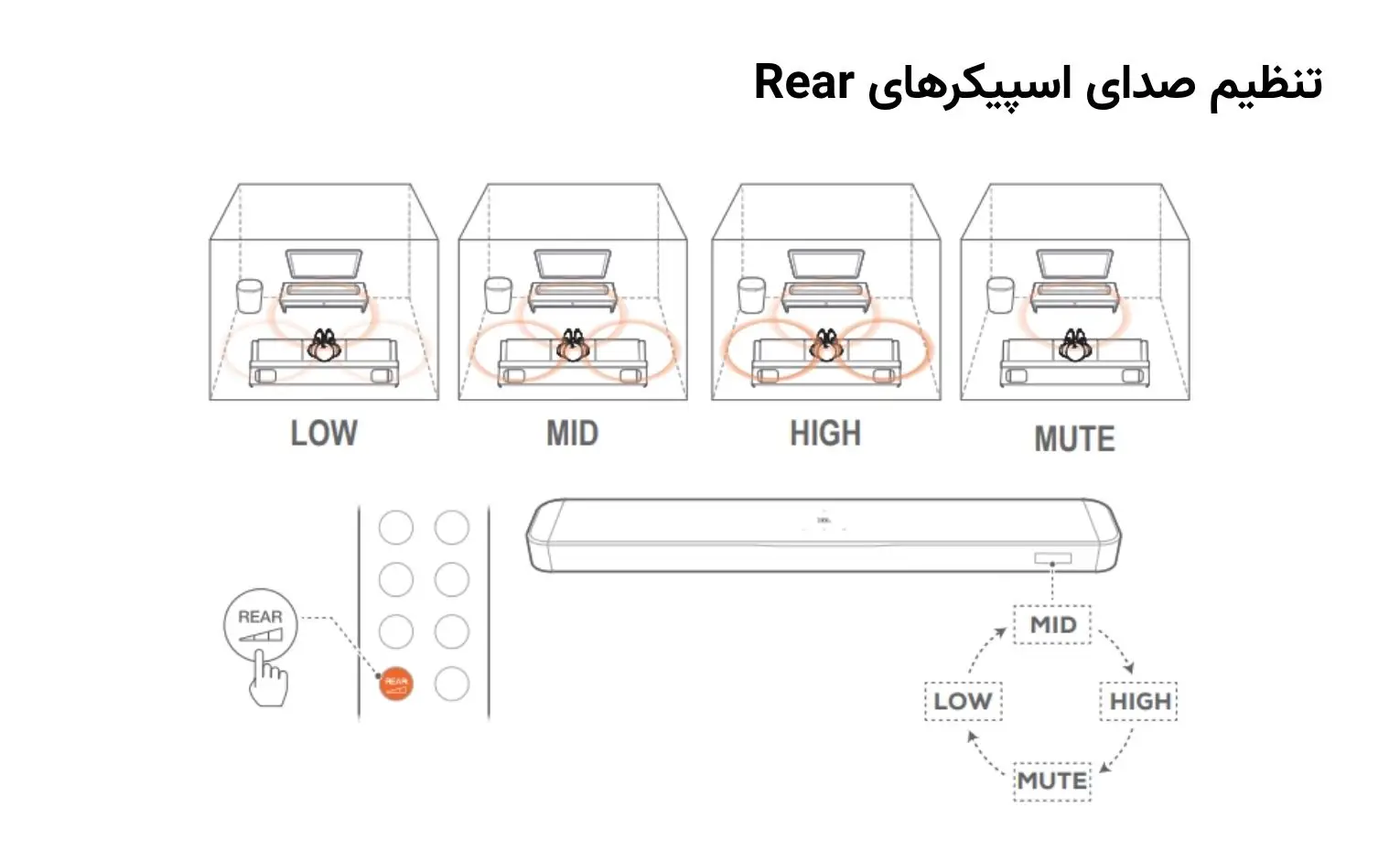

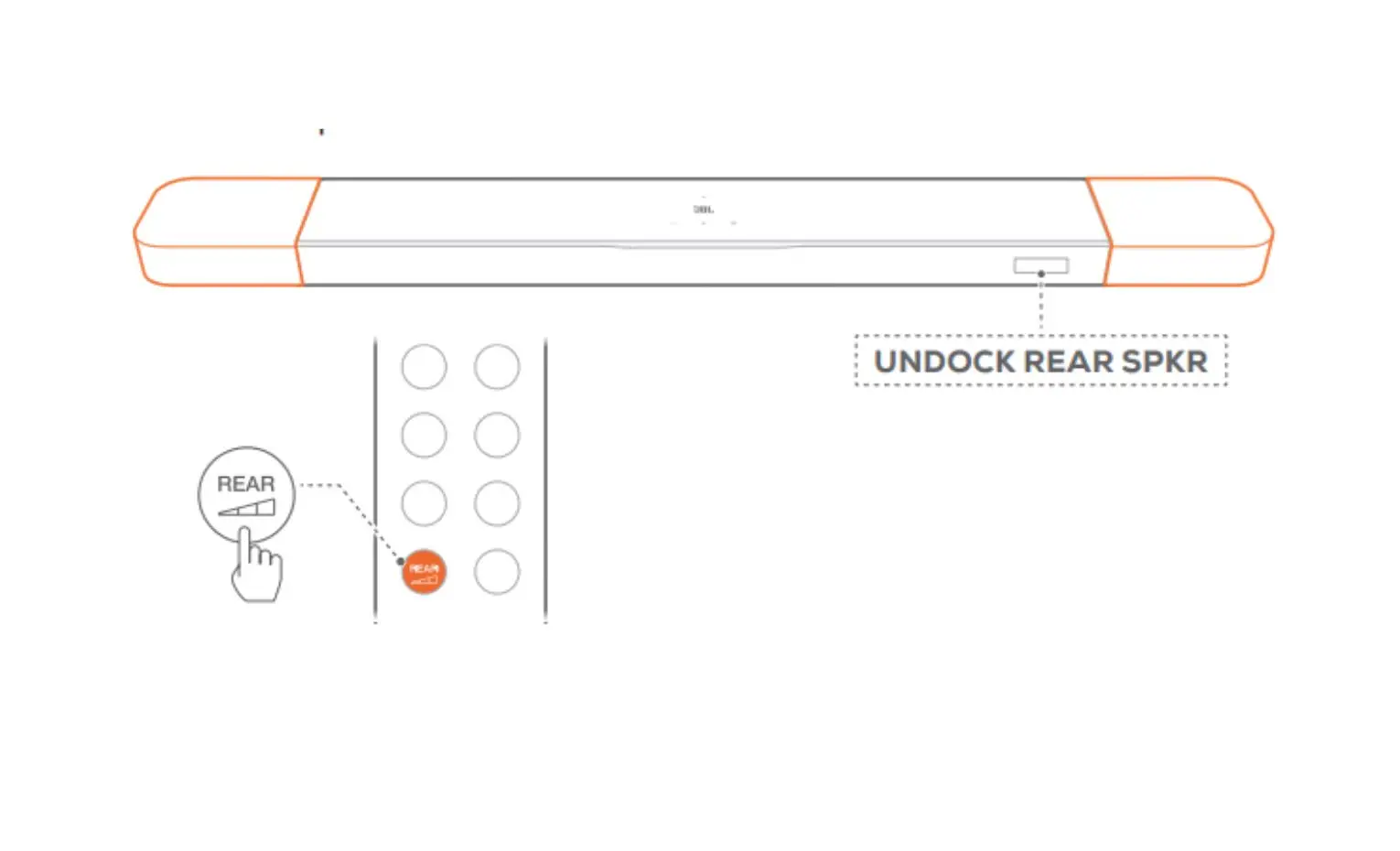

Rear: زمانی که هر دو اسپیکر عقب از ساندبار جدا شده‌اند، سطح صدای Surround را بین Mid، ‏High، ‏Mute و Low تغییر میدهد. حالت پیش‌فرض Mid است.

5. CALIBR

برای شروع کالیبراسیون صدا.

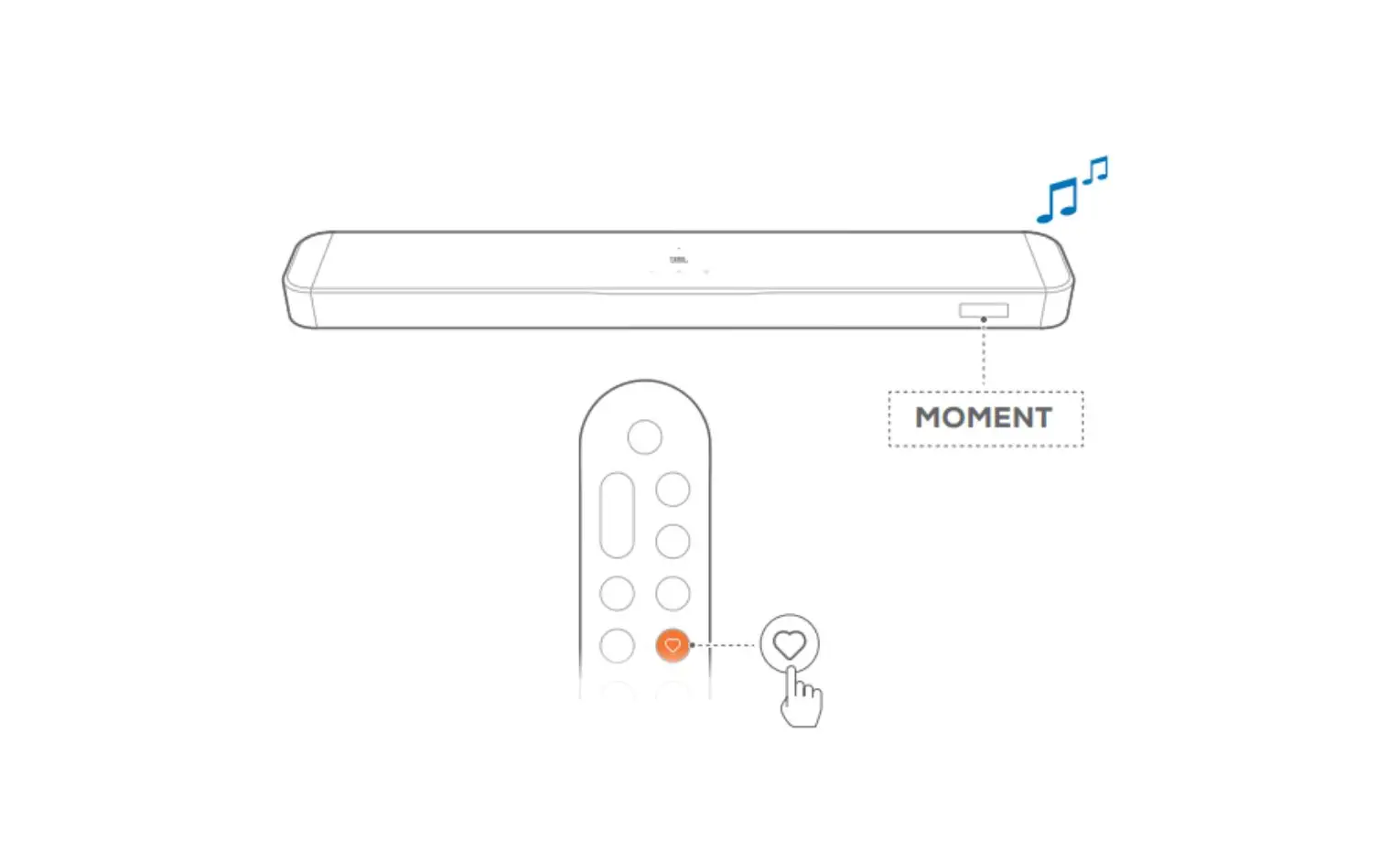

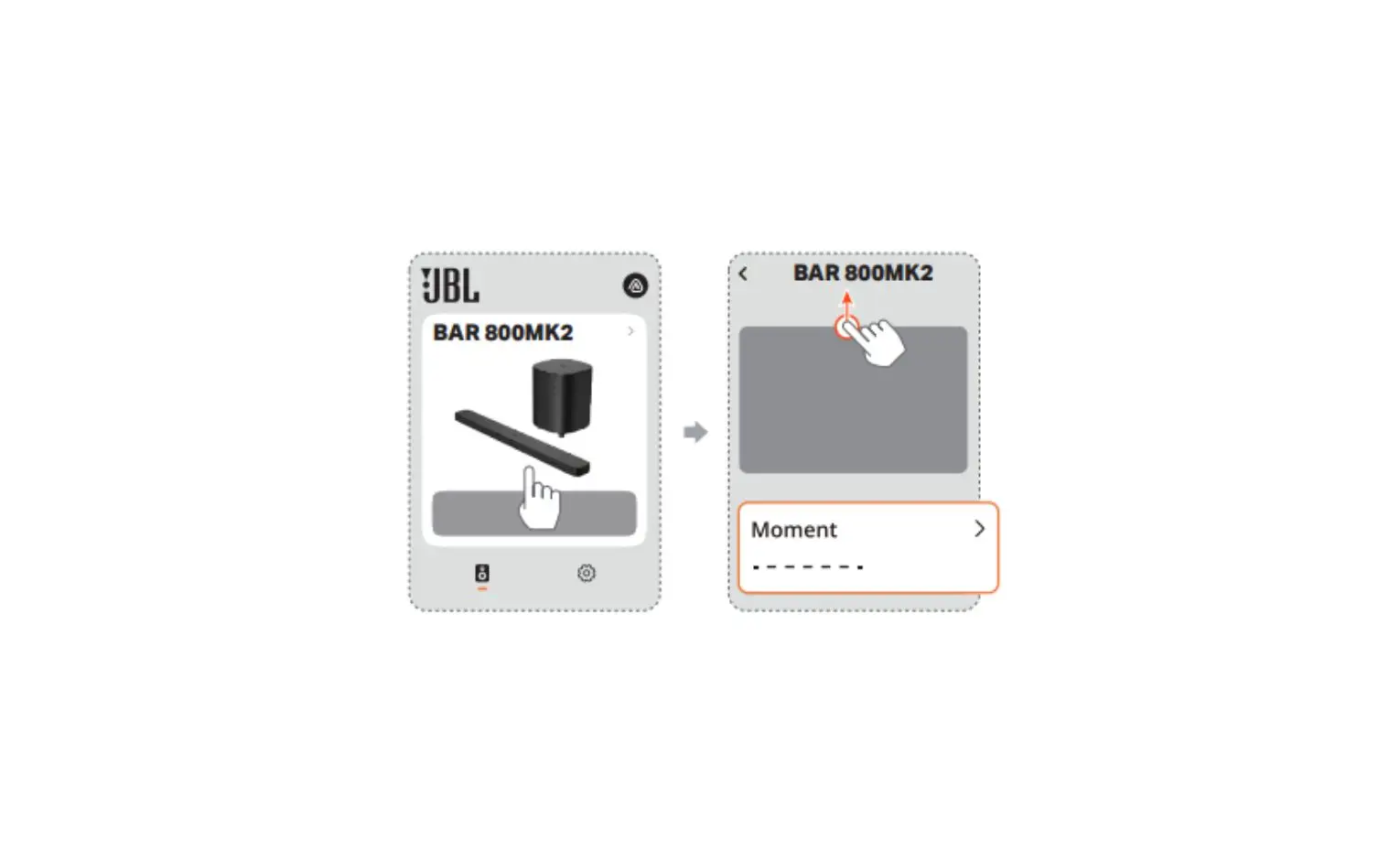

6. Moment

با فشردن این دکمه میتوانید مستقیماً به Playlist یا تنظیماتی که در JBL One شخصی‌سازی کرده‌اید دسترسی پیدا کنید.

7. کنترل پخش

در پخش Bluetooth یا Wi-Fi:

• یک بار فشار: Pause یا Resume
• دو بار فشار: آهنگ بعدی
• سه بار فشار: آهنگ قبلی

8. انتخاب منبع

TV: انتخاب منبع تلویزیون.

Bluetooth: انتخاب Bluetooth؛ با نگه داشتن بیش از 3 ثانیه وارد Pairing میشود.

HDMI: انتخاب ورودی HDMI IN.

4. محل قرارگیری

4.1 قرار دادن روی سطح صاف

ساندبار، ساب‌ووفر و اسپیکرهای جداشونده را روی سطحی صاف و پایدار قرار دهید.

در نمودار رسمی JBL، فاصله پیشنهادی محل شنونده تا ساندبار حدود 2.5 تا 3 متر و فاصله اسپیکرهای عقب از محل شنونده حدود 1 تا 1.4 متر نشان داده شده است. فاصله بیش از 10 سانتی‌متر از سطوح اطراف نیز در نمودار در نظر گرفته شده است.

همچنین:

• کابل برق باید به‌درستی متصل باشد.
• چیزی روی ساندبار، ساب‌ووفر یا اسپیکرهای جداشونده قرار ندهید.
• اسپیکرهای جداشونده را به‌موقع شارژ کنید.
• بعد از جدا کردن اسپیکرهای عقب، Side Capهای همراه دستگاه را روی دو انتهای ساندبار نصب کنید.

4.2 نصب روی دیوار

ساندبار و اسپیکرهای Surround جداشونده را میتوان به‌صورت مشترک یا جداگانه روی دیوار نصب کرد.

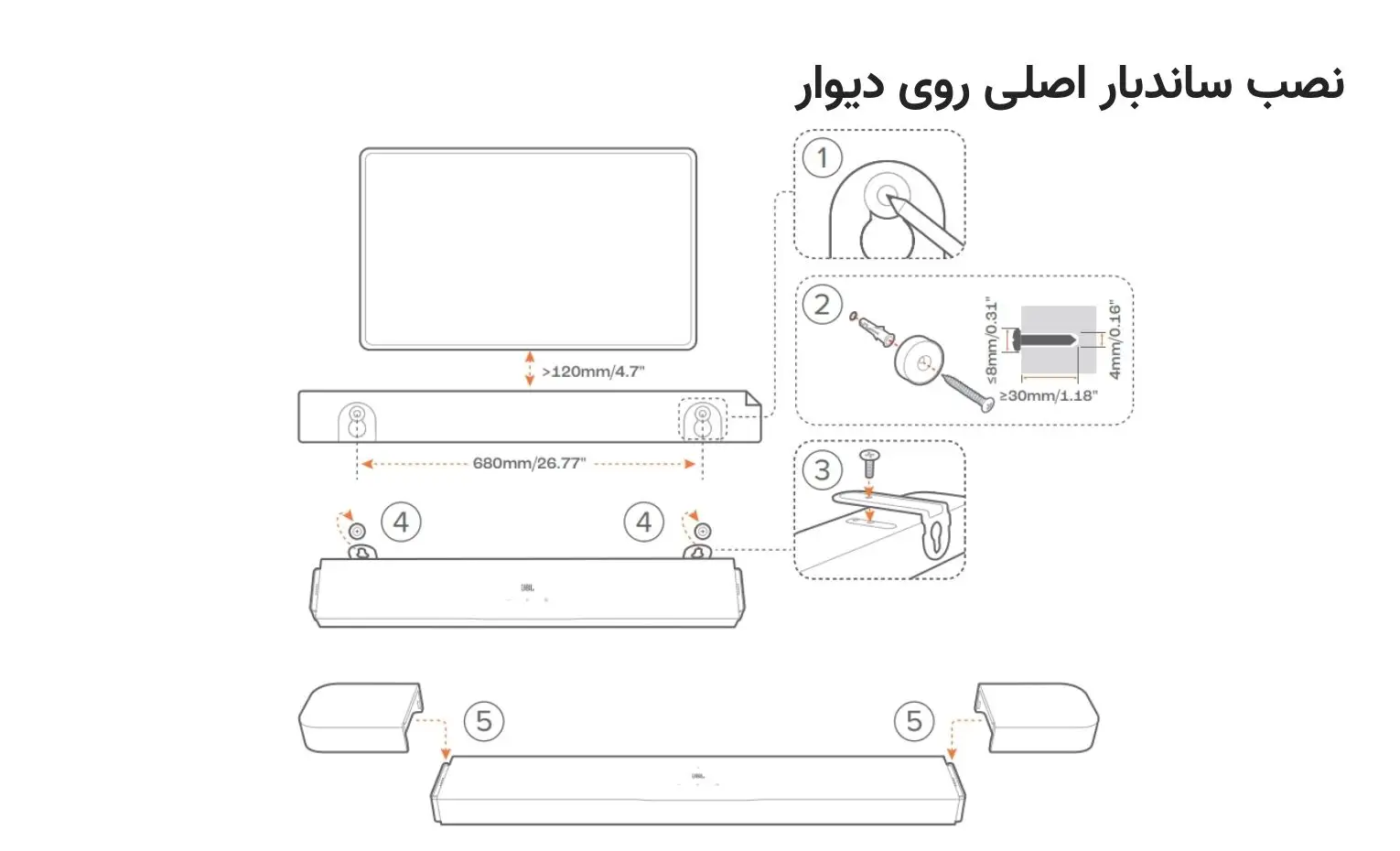

4.2.1 نصب ساندبار روی دیوار

1. الگوی نصب همراه محصول را با فاصله حدود 120 میلی‌متر از تلویزیون روی دیوار بچسبانید.
2. محل پیچ‌ها را مشخص کنید.
3. در نقاط تعیین‌شده سوراخی با قطر 4 میلی‌متر ایجاد کنید.
4. پایه مربوط به براکت را نصب کنید.
5. براکت را با پیچ به قسمت زیر ساندبار متصل کنید.
6. ساندبار را روی دیوار قرار دهید.
7. پس از نصب مطمئن ساندبار، دو اسپیکر جداشونده را روی ساندبار Dock کنید.

فاصله دو نقطه نصب براساس نمودار 680 میلی‌متر است. برای پیچ‌ها نیز طول حداقل 30 میلی‌متر و قطر سر حداکثر 8 میلی‌متر در تصویر دفترچه مشخص شده است.

پیش از نصب مطمئن شوید:

• دیوار تحمل وزن ساندبار را دارد.
• نصب فقط روی دیوار عمودی انجام میشود.
• محل نصب رطوبت یا دمای بالا ندارد.
• کابل‌ها پس از نصب قابل اتصال هستند.
• دستگاه هنگام نصب از برق جدا است.
• برای جابه‌جایی ساندبار ابتدا اسپیکرهای جداشونده را بردارید تا آسیب نبینند.
• پس از جدا کردن اسپیکرهای Rear، از Side Cap استفاده کنید.

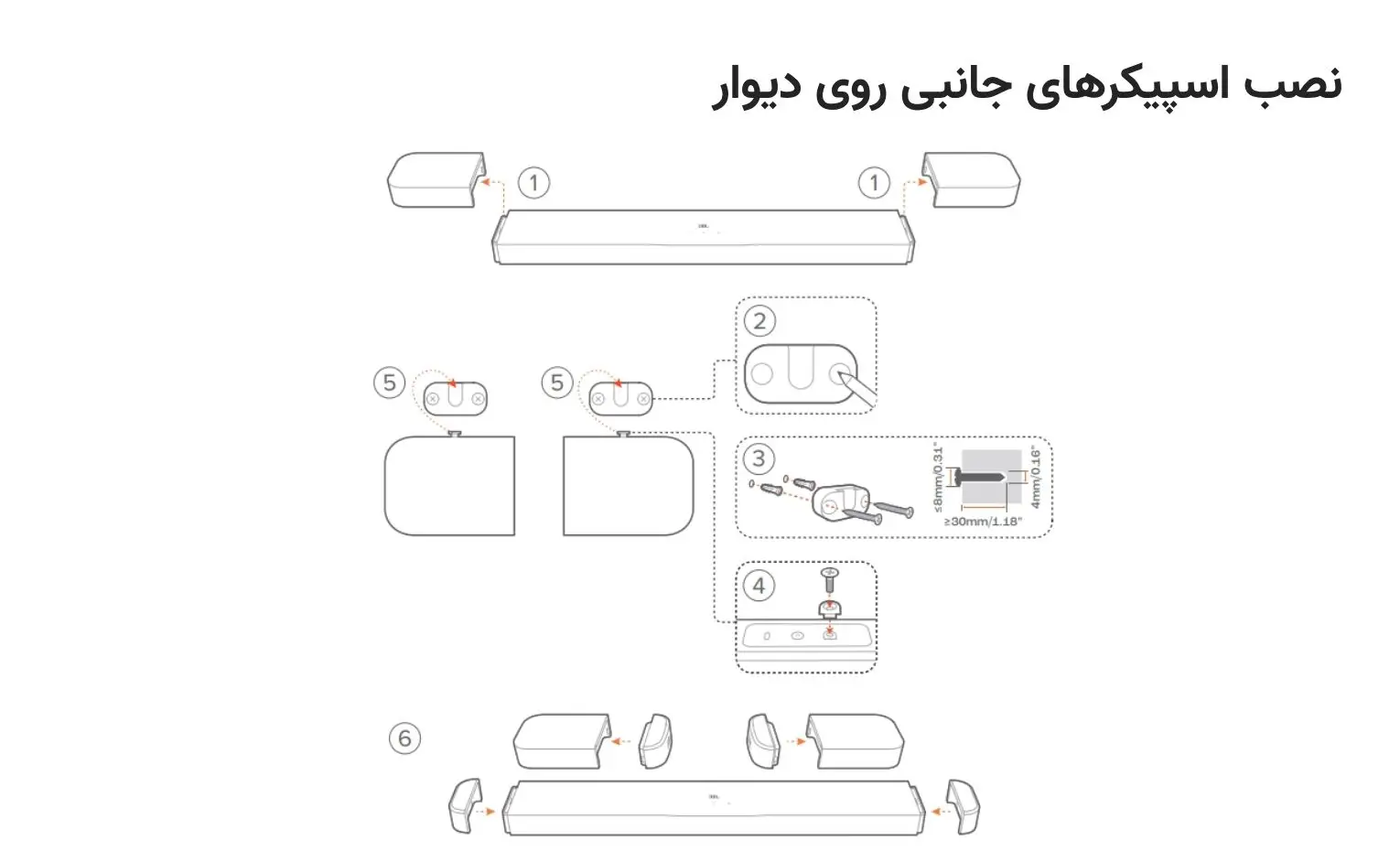

4.2.2 نصب اسپیکرهای جداشونده به‌عنوان Rear Surround

1. هر دو اسپیکر را از ساندبار جدا کنید.
2. محل نصب را مشخص کنید.
3. براکت دیواری را نصب کنید.
4. پایه مربوطه را پشت اسپیکر ببندید.
5. اسپیکر را روی براکت نصب کنید.
6. در صورت نیاز Side Capها را نصب کنید.

5. اتصال

5.1 اتصال به تلویزیون و دستگاه‌های دیجیتال

برای پخش صدای تلویزیون میتوانید از HDMI همراه دستگاه یا کابل Optical که جداگانه تهیه میشود استفاده کنید.

JBL اتصال HDMI را بهترین گزینه برای این ساندبار معرفی میکند.

اگر HDMI و Optical به‌طور هم‌زمان متصل باشید، HDMI اولویت دارد. همچنین سازگاری کامل با همه دستگاه‌های HDMI-CEC تضمین نشده است.

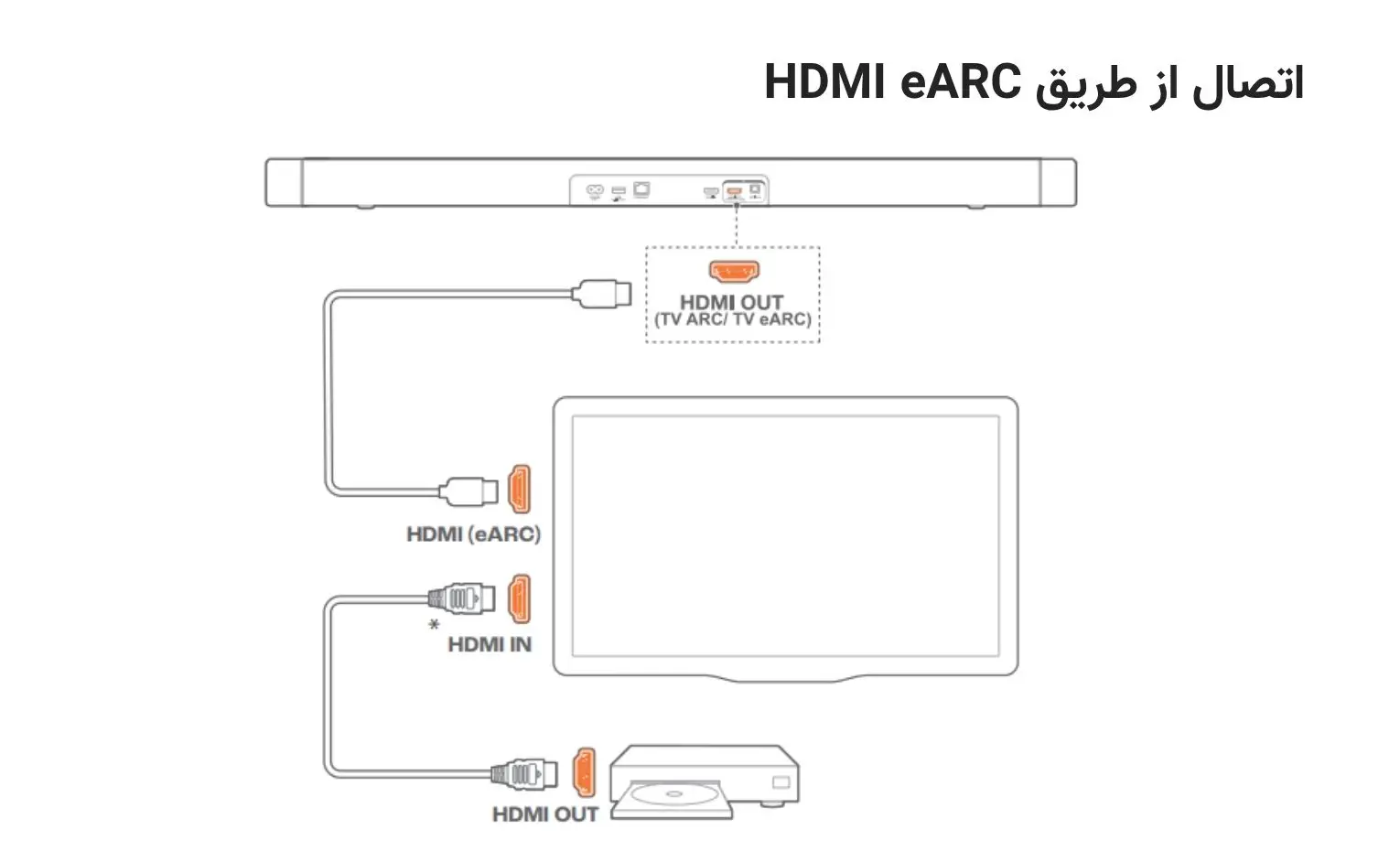

5.1.1 اتصال TV از طریق HDMI eARC

این اتصال در دفترچه به‌عنوان گزینه پیشنهادی برای بهترین تجربه Dolby Atmos معرفی شده است.

1. با کابل HDMI همراه محصول، HDMI OUT ساندبار را به HDMI IN (eARC) تلویزیون متصل کنید.
2. در تنظیمات تلویزیون، HDMI-CEC و HDMI eARC را فعال کنید.
3. برای دستگاه‌هایی مانند Streaming Device، گیرنده دیجیتال، Blu-ray یا کنسول بازی از کابل HDMI 2.0 یا بالاتر استفاده کرده و آن را به تلویزیون متصل کنید.
4. HDMI-CEC را روی دستگاه دیجیتال فعال کنید.
5. برای تجربه بهتر Dolby Atmos، خروجی صوتی تلویزیون و دستگاه دیجیتال را روی Bitstream یا Raw Data قرار دهید.

برای پخش صدای دستگاهی که مستقیماً به تلویزیون متصل است، منبع TV را روی ساندبار انتخاب کنید.

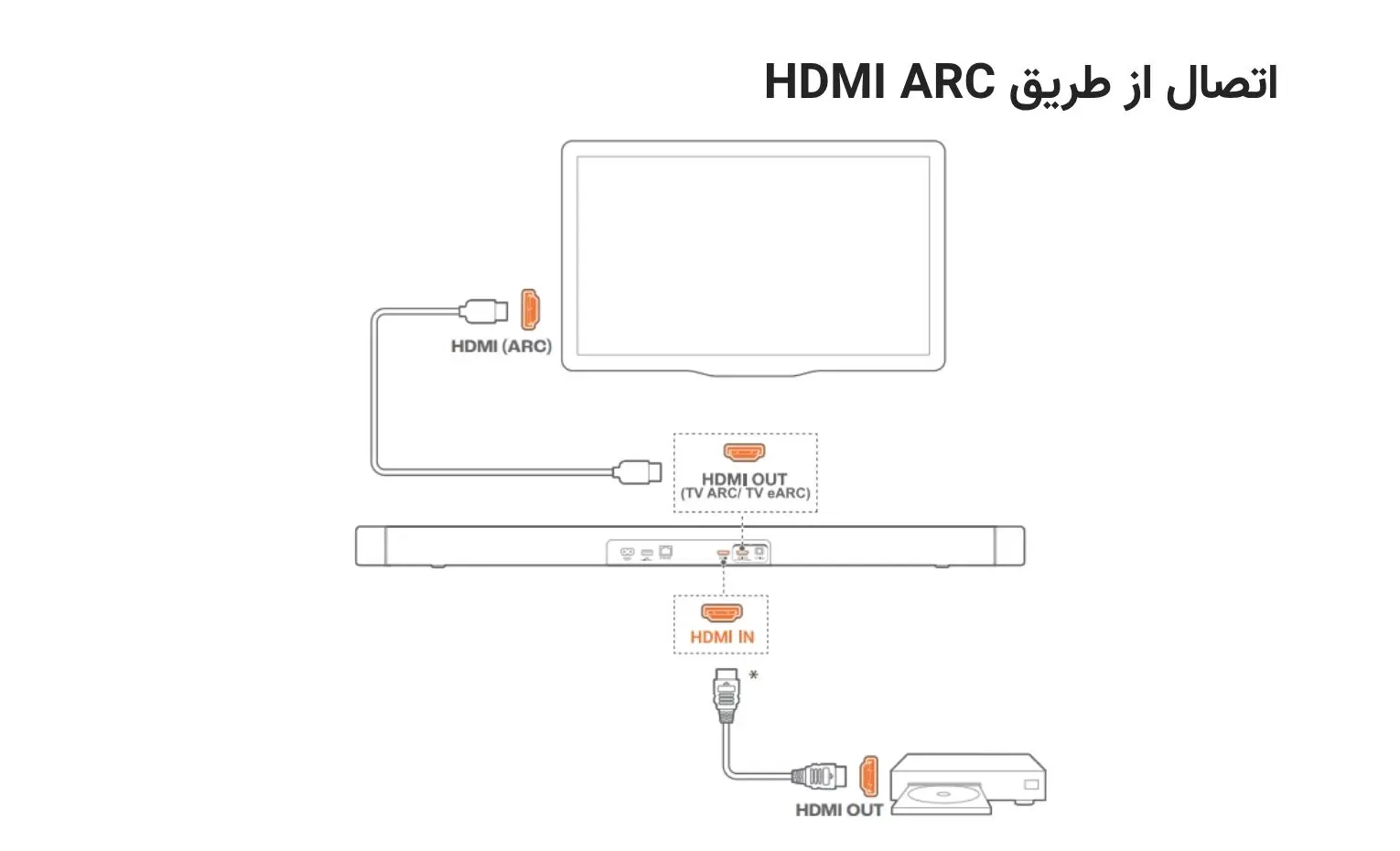

5.1.2 اتصال TV از طریق HDMI ARC

1. HDMI OUT ساندبار را با کابل همراه دستگاه به ورودی HDMI ARC تلویزیون متصل کنید.
2. HDMI-CEC و HDMI ARC را روی تلویزیون فعال کنید.
3. دستگاه دیجیتال را با کابل HDMI 2.0 یا جدیدتر به HDMI IN ساندبار متصل کنید.
4. HDMI-CEC را روی دستگاه دیجیتال فعال کنید.
5. خروجی صوتی دستگاه را روی Bitstream یا Raw Data تنظیم کنید.

برای پخش دستگاه متصل به ساندبار، ورودی HDMI IN را انتخاب کنید.

اگر تلویزیون از eARC پشتیبانی نمیکند، JBL توصیه میکند برای انتقال اطلاعات Dolby Atmos، دستگاه دیجیتال را مستقیماً به HDMI IN ساندبار متصل کنید؛ زیرا اطلاعات Dolby Atmos نمیتوانند به‌طور کامل از HDMI ARC معمولی عبور کند.

5.1.3 اتصال Optical

1. تلویزیون را با کابل Optical به ساندبار متصل کنید.
2. دستگاه دیجیتال را با کابل HDMI 2.0 یا جدیدتر به تلویزیون وصل کنید.
3. برای شنیدن صدای ورودی Optical، روی ساندبار منبع TV را انتخاب کنید.

5.2 اتصال Bluetooth

از طریق Bluetooth میتوان گوشی، تبلت یا لپ‌تاپ را به ساندبار متصل کرد.

5.2.1 اتصال یک دستگاه Bluetooth

1. دکمه Bluetooth روی ریموت یا Source روی ساندبار را برای انتخاب Bluetooth فشار دهید.
2. عبارت BT PAIRING نمایش داده میشود.
3. Bluetooth گوشی یا دستگاه موردنظر را روشن کنید.
4. طی 3 دقیقه JBL BAR 800MK2 را پیدا کنید.
5. دستگاه را انتخاب کنید.

بعد از اتصال موفق، عبارت BT CONNECTED نمایش داده شده و صدای تأیید شنیده میشود.

5.2.2 اتصال خودکار به آخرین دستگاه

آخرین دستگاه Pairشده در حافظه باقی میماند. بنابراین دفعه بعد که منبع Bluetooth را انتخاب کنید، ساندبار به‌صورت خودکار تلاش میکند به همان دستگاه وصل شود.

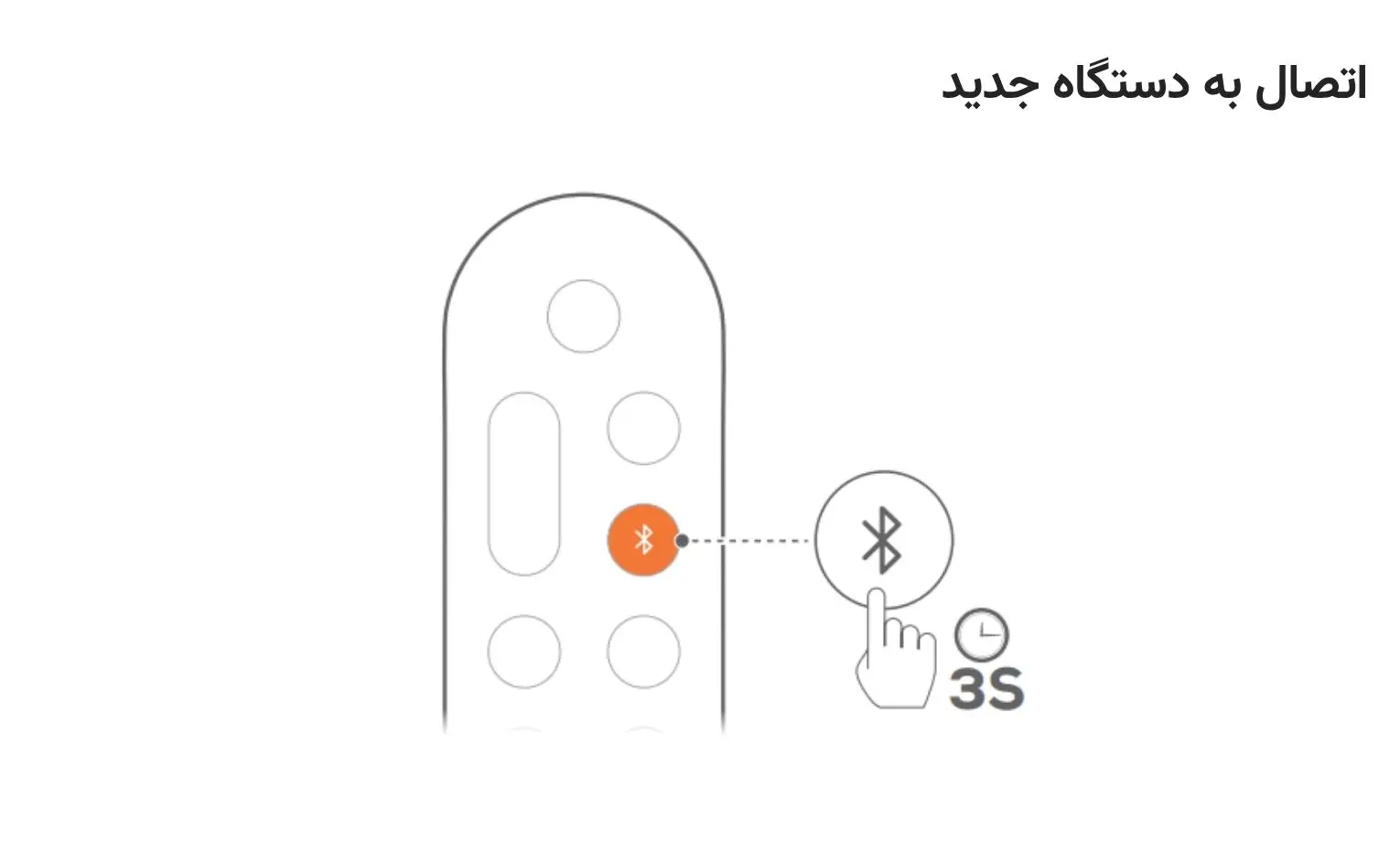

5.2.3 اتصال یک دستگاه Bluetooth جدید

1. در حالت Bluetooth، دکمه Bluetooth ریموت یا Source ساندبار را نگه دارید تا BT PAIRING نمایش داده شود.
2. دستگاه جدید را مطابق مراحل Pairing متصل کنید.
3. اگر دستگاه قبلاً با ساندبار Pair شده، ابتدا JBL BAR 800MK2 را در تنظیمات Bluetooth آن Unpair کنید.

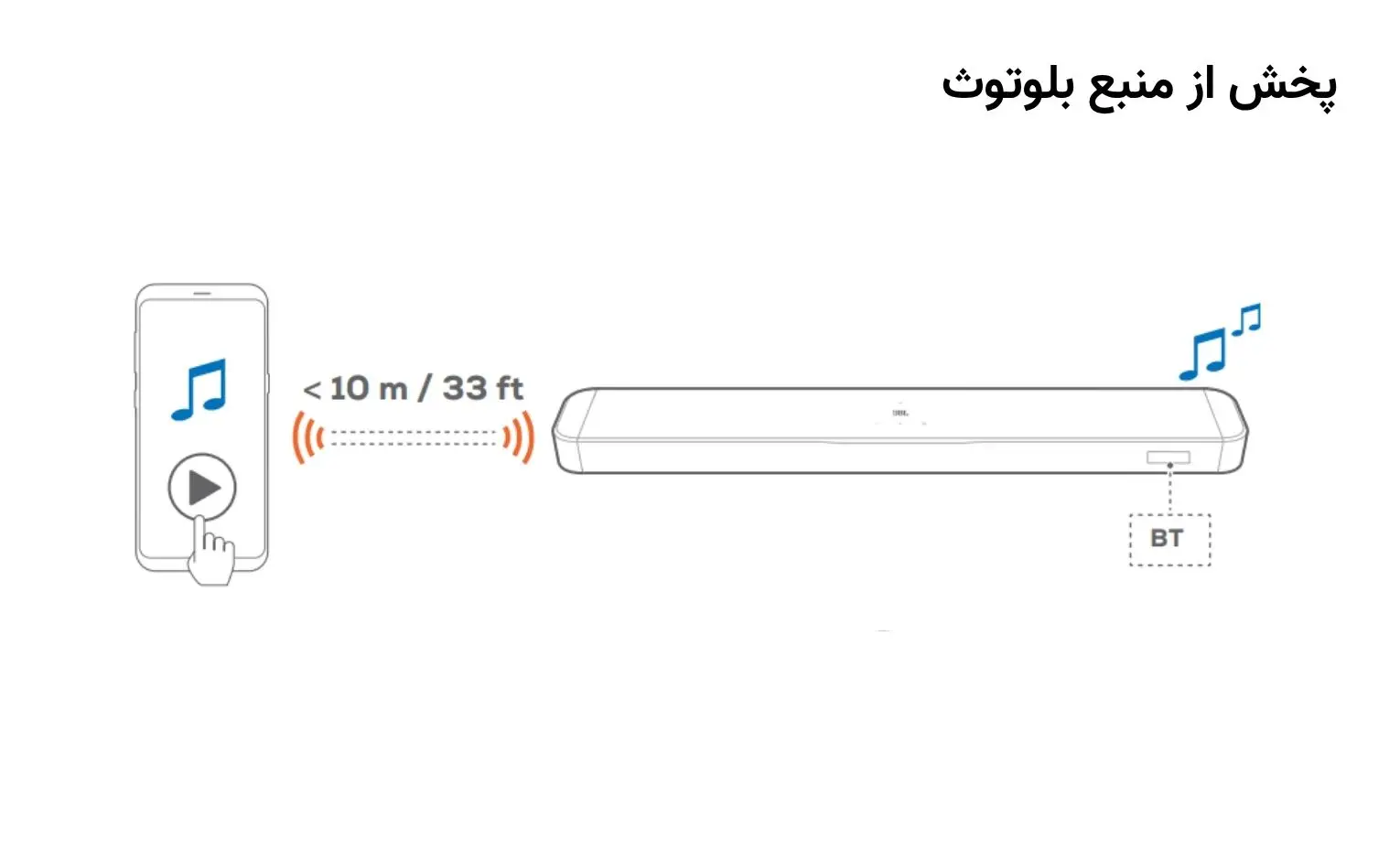

فاصله بیشتر از 10 متر ممکن است باعث قطع Bluetooth شود. وسایلی مانند مایکروویو و تجهیزات Wireless LAN نیز میتوانند تداخل رادیویی ایجاد کند.

5.3 اتصال به شبکه خانگی

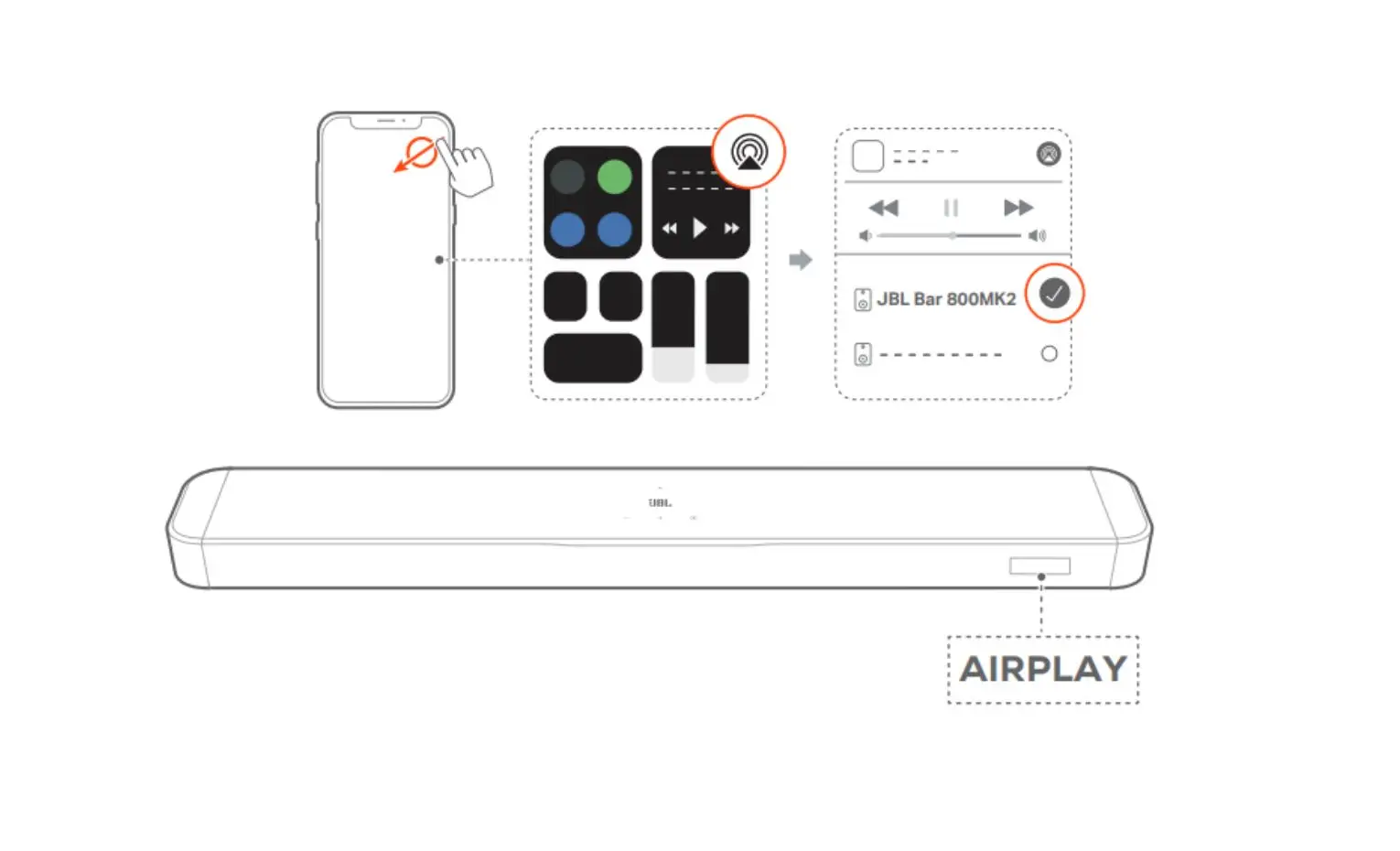

JBL BAR 800MK2 از طریق JBL One و سرویس‌های سازگار مانند موارد زیر امکان پخش موسیقی از شبکه را دارد:

• Google Cast

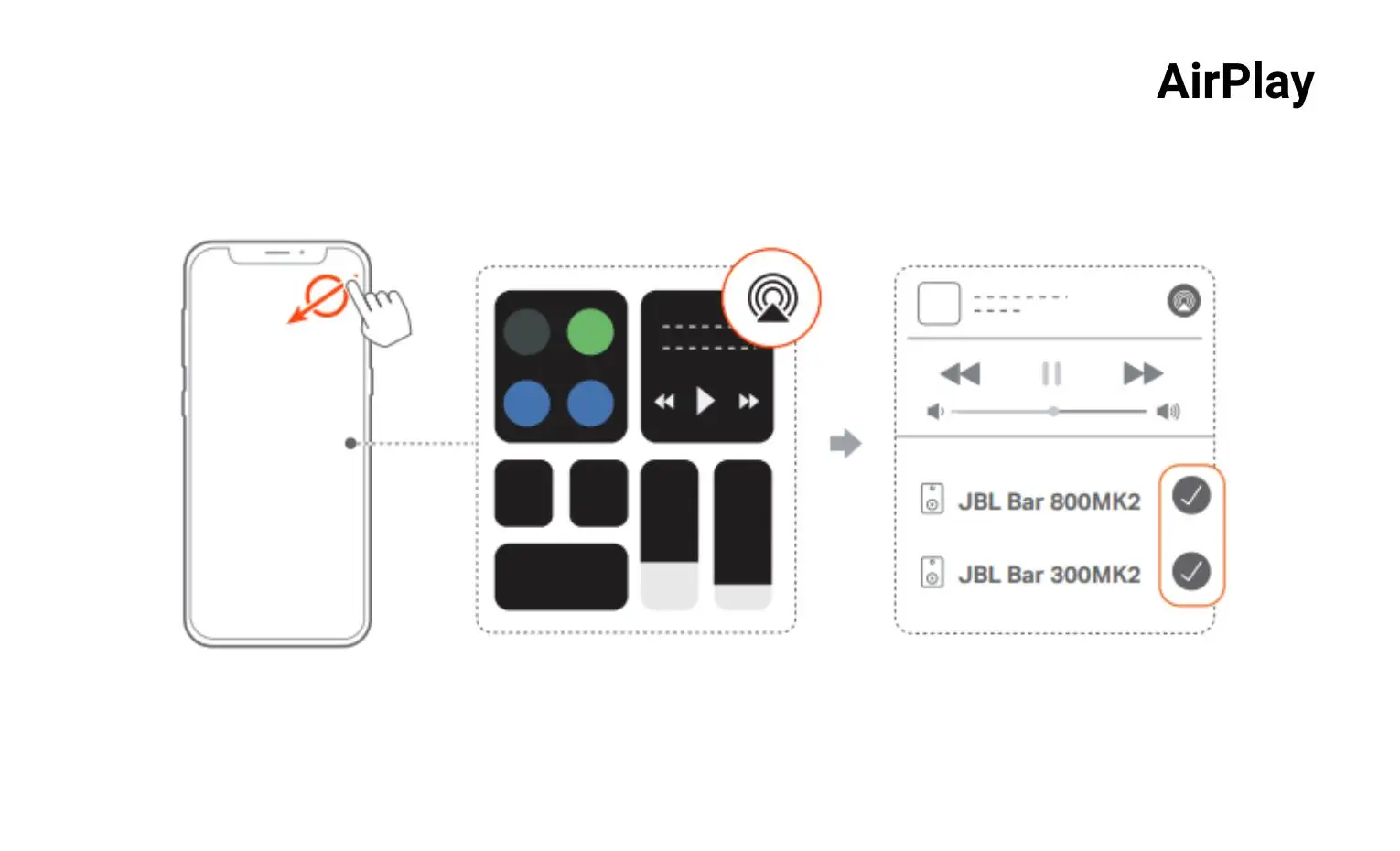

• AirPlay

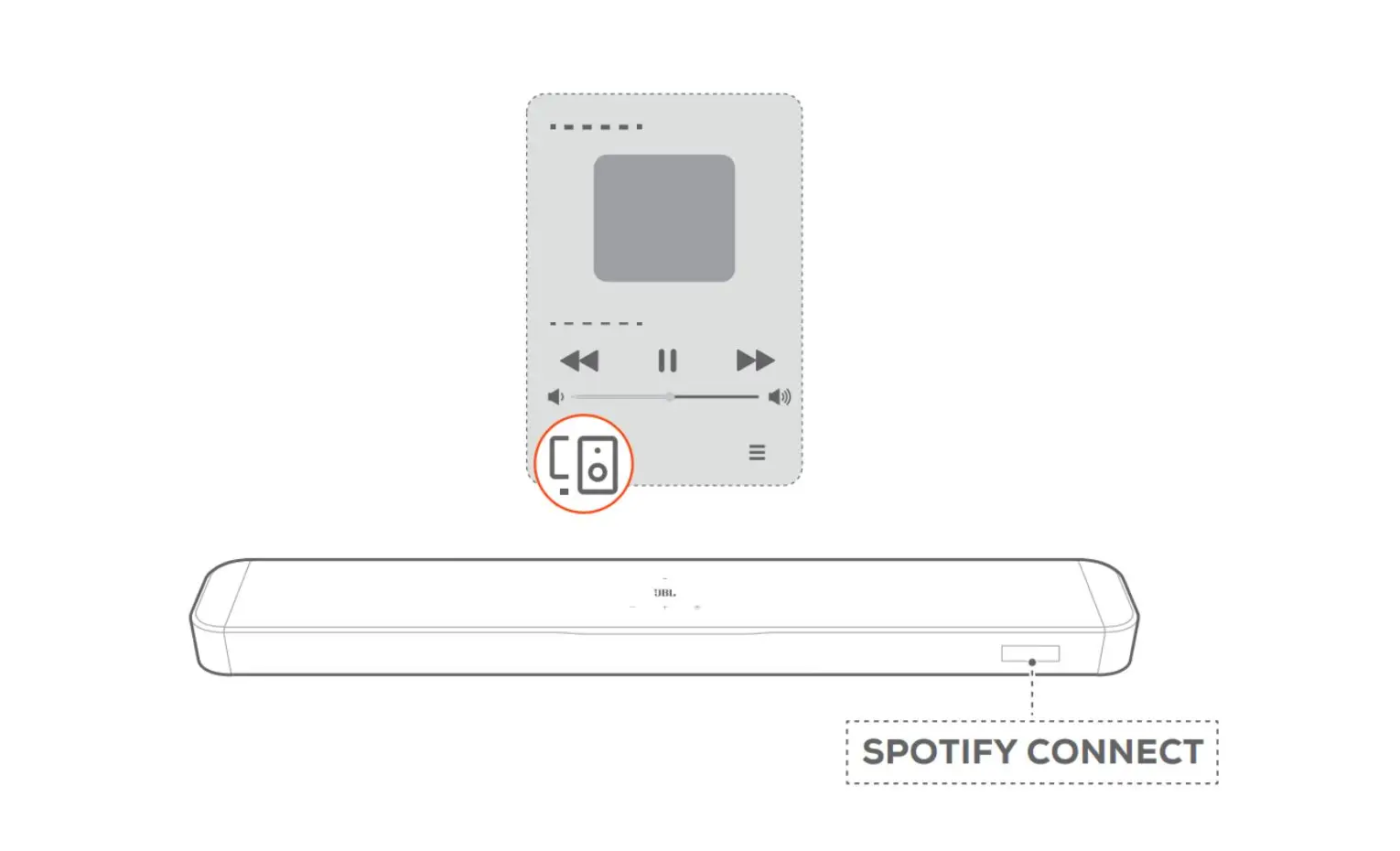

• Spotify Connect
• Tidal Connect
• Roon Ready

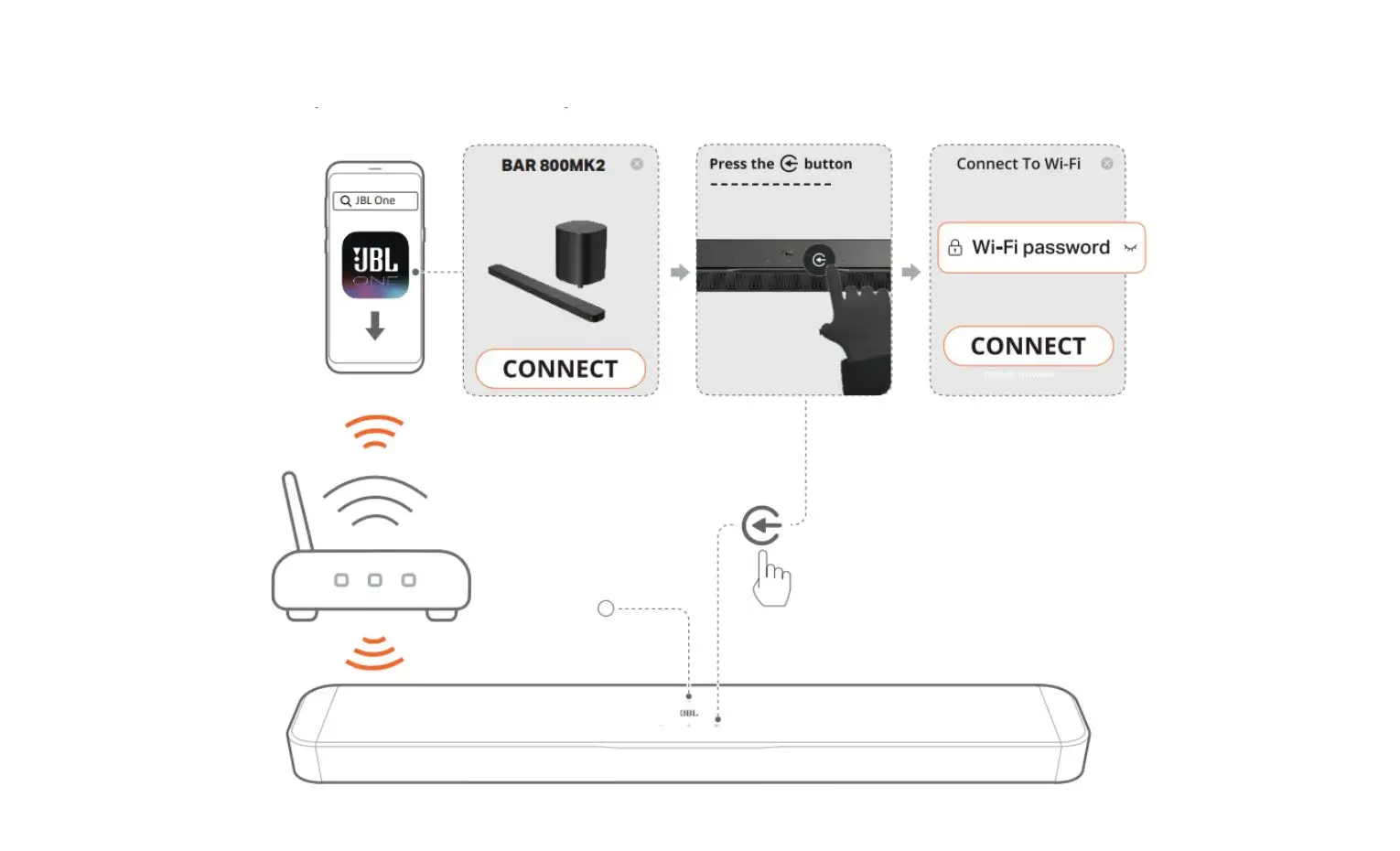

برای راه‌اندازی:

1. یکی از دکمه‌های ساندبار را فشار دهید.
2. اگر دستگاه هنوز به شبکه متصل نشده باشد، ابتدا HELLO و سپس SETUP WIFI نمایش داده میشود.
3. اگر JBL One ساندبار را پیدا نکرد، دکمه‌های + و – روی ساندبار را بیش از 10 ثانیه نگه دارید تا دوباره وارد Wi-Fi Setup شوید.
4. گوشی Android یا iOS خود را به Wi-Fi خانگی متصل کنید.
5. JBL One را نصب و اجرا کنید.
6. مراحل داخل برنامه را برای راه‌اندازی Wi-Fi دنبال کنید.

وقتی اتصال شبکه برقرار شود، نشانگر شبکه به رنگ سفید ثابت درمی‌آید.

در JBL One میتوان نام ساندبار را تغییر داد. کاربران iOS همچنین میتوانند دستگاه را به Apple Home اضافه کند و همراه سایر اسپیکرهای سازگار با AirPlay مدیریت کند.

دسترسی به سرویس‌های آنلاین بسته به کشور متفاوت است و بعضی امکانات به اشتراک نیاز دارند.

6. راه‌اندازی

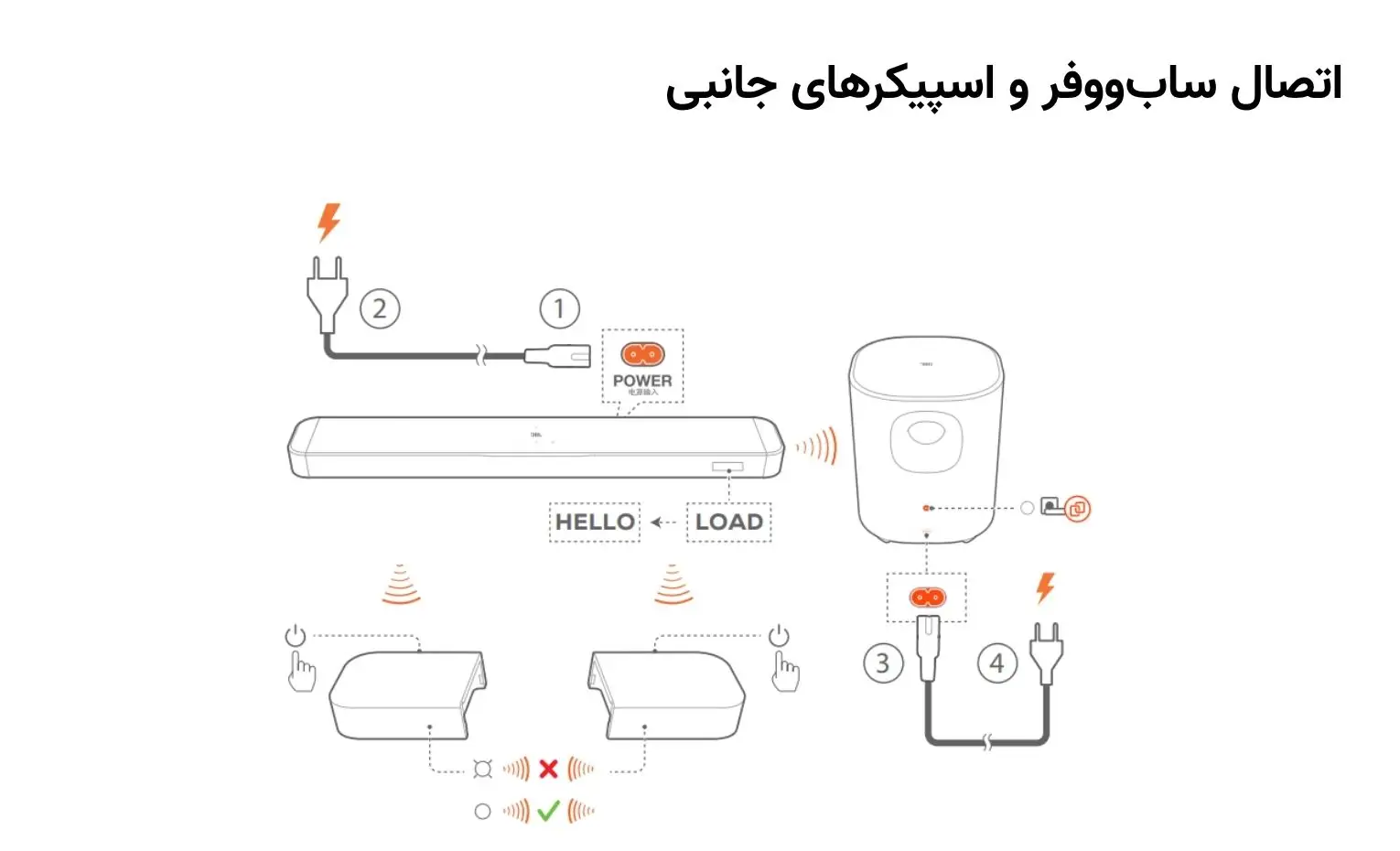

6.1 اتصال اسپیکرهای Rear و ساب‌ووفر

1. ساندبار را با کابل همراه محصول به برق متصل کنید.
2. روی نمایشگر ابتدا LOAD و سپس HELLO دیده میشود.
3. ساب‌ووفر را به برق وصل کنید.
4. ساب‌ووفر به‌صورت خودکار به ساندبار متصل میشود و چراغ آن سفید ثابت میشود.
5. اسپیکرهای جداشونده را روی ساندبار Dock کنید یا دکمه Power آنها را برای اتصال سریع فشار دهید.
6. اسپیکرها به‌صورت خودکار به ساندبار متصل میشوند و نشانگر آنها سفید ثابت میشود.

فقط از کابل‌های برق همراه دستگاه استفاده کنید و قبل از اتصال برق، سایر اتصالات را کامل کنید.

6.2 شارژ اسپیکرهای جداشونده

اگر باتری اسپیکرهای Surround تمام شود، اتصال بی‌سیم آنها با ساندبار قطع خواهد شد.

در اولین استفاده، هر دو اسپیکر را بیش از 3 ساعت شارژ کنید.

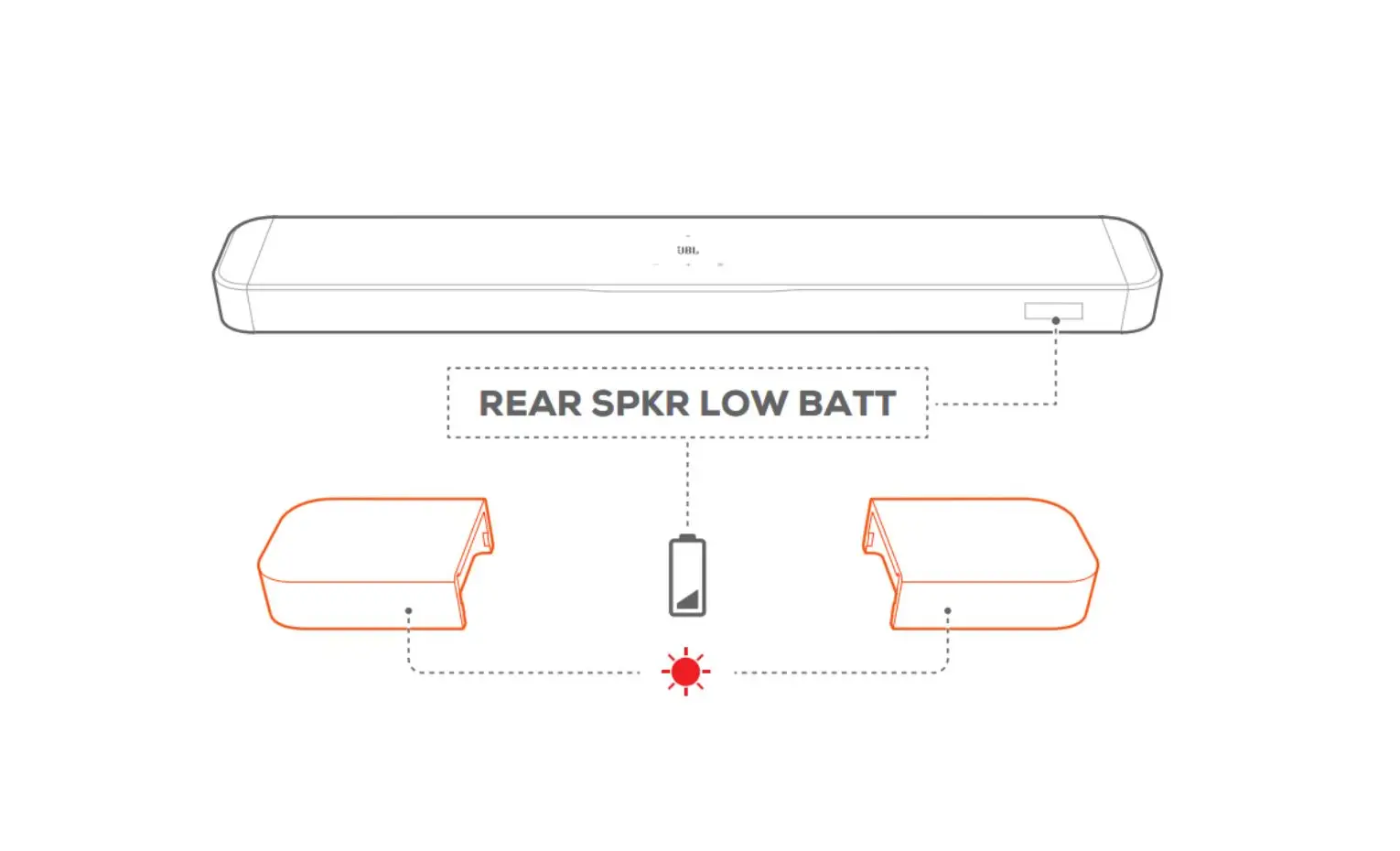

وقتی باتری کم باشد:

• چراغ اسپیکر قرمز چشمک میزند.
• پیام REAR SPKR LOW BATT روی ساندبار نمایش داده میشود.

اگر باتری کاملاً تمام شود، پیام DOCK REAR SPKR نمایش داده میشود.

6.2.1 شارژ با Dock کردن اسپیکرها

اسپیکرهای جداشونده را روی ساندبار قرار دهید تا شارژ شروع شود.

شارژ کامل باتری خالی حدود 4 ساعت طول میکشد. زمانی که ساندبار در Standby باشد، وضعیت شارژ نمایش داده میشود و پس از شارژ کامل، نشانگر مربوطه خاموش خواهد شد.

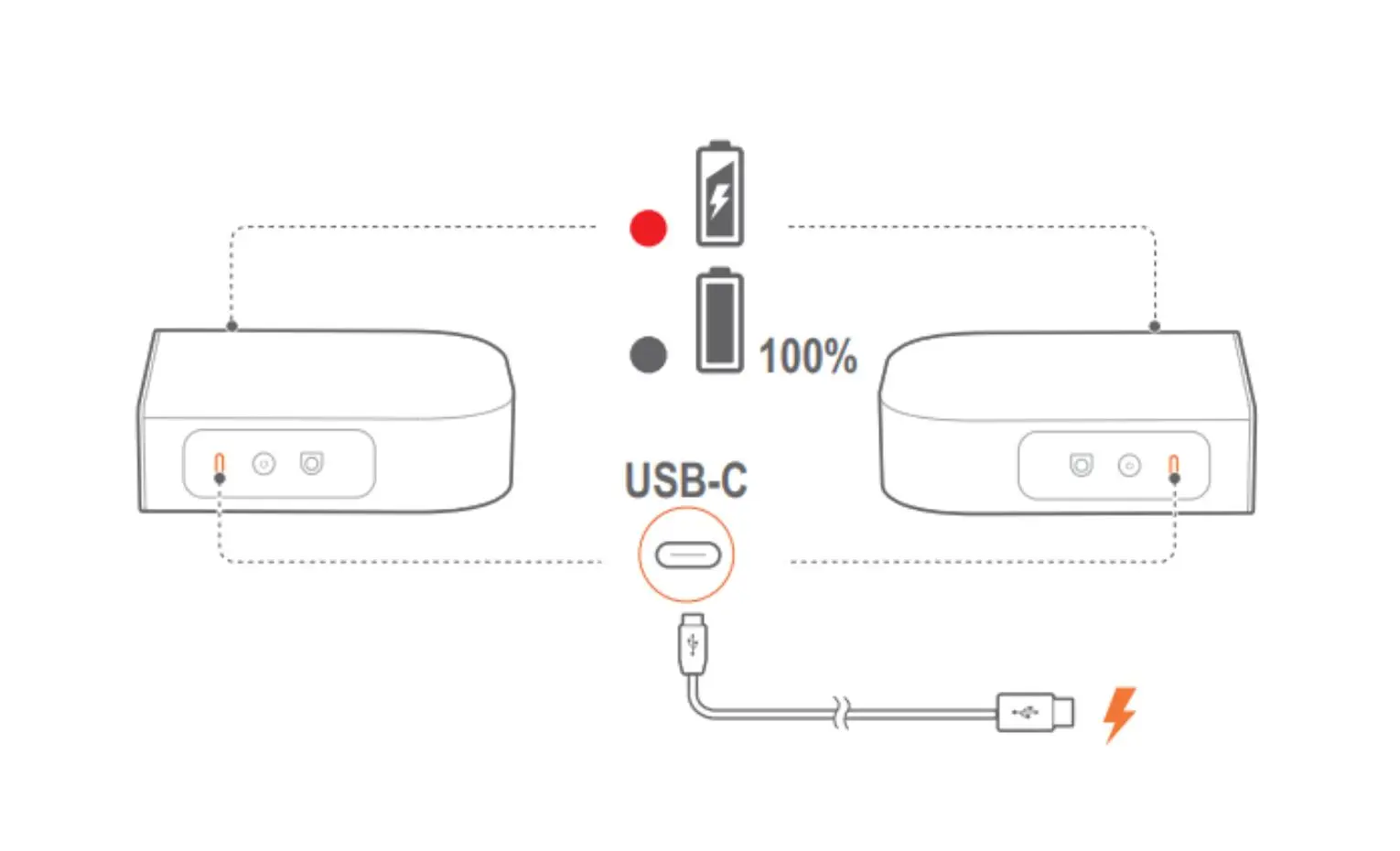

6.2.2 شارژ با کابل USB

میتوان هر اسپیکر را جداگانه با کابل USB-C شارژ کرد. کابل USB-C داخل بسته‌بندی قرار ندارد.

چراغ روی اسپیکر هم برای نمایش وضعیت باتری و هم وضعیت اتصال بی‌سیم استفاده میشود.

6.3 صدای سوراند 3D

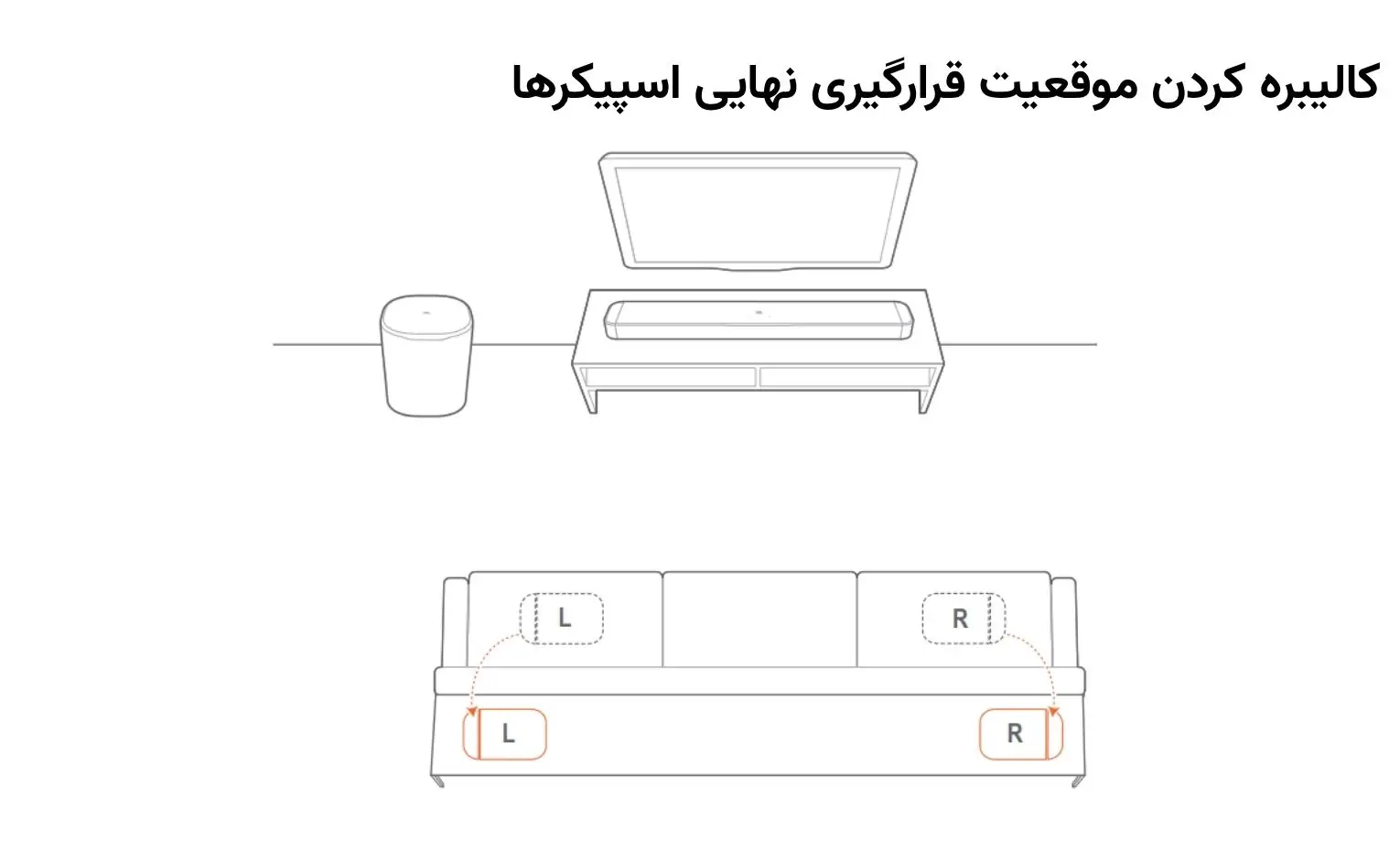

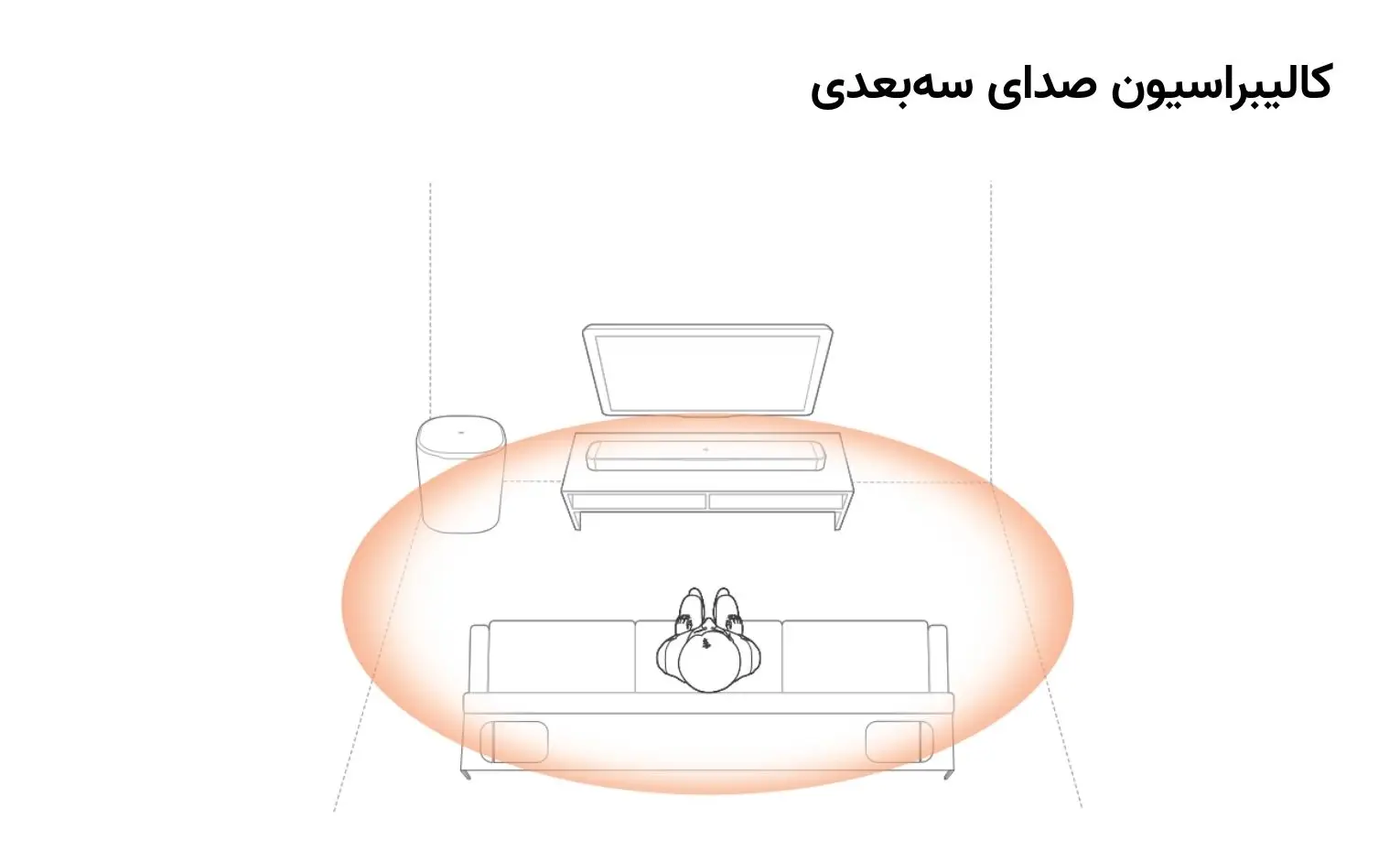

6.3.1 کالیبراسیون صدا

Sound Calibration برای تطبیق صدای سه‌بعدی با محیط شنیدن شما استفاده میشود.

قبل از شروع:

• محیط باید ساکت باشد.
• میان ساندبار و اسپیکرهای Rear مانعی وجود نداشته باشد.
• اسپیکر چپ با علامت L در سمت چپ و اسپیکر راست با علامت R در سمت راست قرار بگیرد.

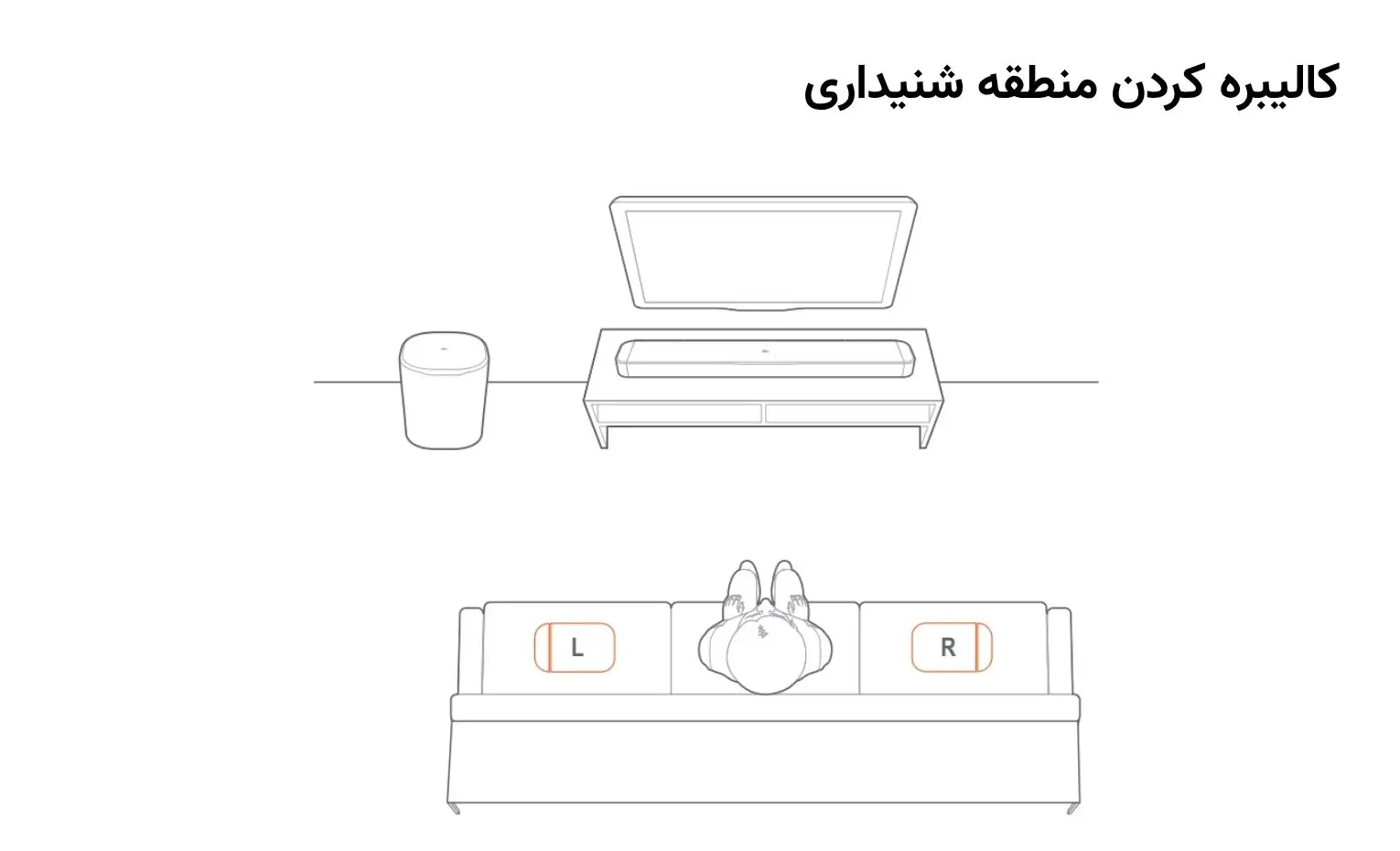

مرحله اول: کالیبره کردن محل شنیدن



1. اسپیکرهای Rear را کنار محل نشستن قرار دهید.
2. مطمئن شوید هر دو به ساندبار متصل هستند.

3. دکمه CALIBR روی ریموت را فشار دهید.

4. عبارت 1-CALIBRATION نمایش داده میشود.



5. وقتی PRESS AGAIN TO CONFIRM ظاهر شد، دوباره CALIBR را فشار دهید.

6. شمارش معکوس از 5 تا 1 آغاز میشود.

7. صدای Calibration پخش میشود.

8. CALIBRATING نشان میدهد عملیات در حال انجام است.

9. پیام 1-DONE به معنی تکمیل موفق کالیبراسیون محل شنیدن است.

مرحله دوم: کالیبره کردن محل اسپیکرها



1. اسپیکرهای Rear را در محل نهایی موردنظر قرار دهید.

2. دوباره CALIBR را فشار دهید.

3. 2-CALIBRATION ظاهر میشود.

4. شمارش معکوس 5 تا 1 انجام میشود.

5. صدای Calibration پخش میشود.

6. CALIBRATING نمایش داده میشود.

7. پیام 2-DONE تکمیل موفق کالیبراسیون موقعیت اسپیکر را نشان میدهد.

در زمان Calibration بیشتر دکمه‌های ریموت غیرفعال هستند به جز دکمه پاور و کالیبر. همچنین صدای محیط هنگام این فرایند ضبط میشود. قابلیت پخش مجدد صدای ضبط‌شده با فشردن دکمه کالیبر برای 10 ثانیه سپس فشردن دکمه mute برای پخش صدای ضبط شده. (فقط برای ورژن آمریکا در دسترس است)

6.3.2 Dolby Atmos



Dolby Atmos برای ایجاد حس صدای سه‌بعدی و افکت‌های صوتی ارتفاعی استفاده میشود.

1. دستگاه Blu-ray یا Streaming Device را مطابق بخش اتصال HDMI متصل کنید.
2. دکمه Atmos روی ریموت را برای روشن یا خاموش کردن افکت‌های ارتفاعی فشار دهید.

حالت پیش‌فرض Atmos روشن است.

پیام‌های زیر نمایش داده میشوند:

• ON ATMOS
• OFF ATMOS

این افکت‌ها فقط زمانی اعمال میشوند که محتوای در حال پخش دارای Dolby Atmos باشد.

6.3.3 تنظیم صدای اسپیکرهای Rear

زمانی که هر دو اسپیکر Rear از ساندبار جدا هستند میتوان سطح صدای Surround را تغییر داد.

ابتدا مطمئن شوید اسپیکرها به‌صورت بی‌سیم متصل هستند و سپس از دکمه Rear روی ریموت استفاده کنید.

سطوح عبارت‌اند از:

• LOW
• MID
• HIGH
• MUTE

حالت پیش‌فرض MID است.

اگر اسپیکرها هنوز روی ساندبار قرار داشته باشید، پیام UNDOCK REAR SPKR نمایش داده میشود.

6.3.4 تنظیم Bass

با دکمه BASS روی ریموت میتوان سطح بیس را بین:

LVL1 تا LVL5

تغییر داد.

تنظیم پیش‌فرض دستگاه LVL3 است.

7. پخش

7.1 روشن شدن، Auto Standby و Auto Wakeup

7.1.1 روشن کردن

دکمه Power روی ریموت یا هر دکمه‌ای روی ساندبار را فشار دهید.

عبارت HELLO نمایش داده میشود.

پس از روشن شدن:

• ساب‌ووفر به‌طور خودکار متصل میشود و چراغ آن سفید ثابت میشود.
• اسپیکرهای Rear نیز به‌صورت خودکار متصل شده و چراغ آنها سفید ثابت میشود.

7.1.2 Auto Standby

اگر بیش از 10 دقیقه فعالیتی وجود نداشته باشد:

• ساندبار وارد Standby میشود.
• STDBY نمایش داده میشود.
• ساب‌ووفر وارد Standby شده و چراغ آن نارنجی ثابت میشود.
• اسپیکرهای جداشونده نیز وارد Standby میشوند.
• دفعه بعد ساندبار روی آخرین منبع انتخاب‌شده برمیگردد.

برای خاموش کردن مستقل اسپیکرهای جداشونده، Power آنها را بیش از 3 ثانیه نگه دارید. با فشردن دوباره Power میتوانید آنها را به ساندبار متصل کنید.

7.1.3 Auto Wakeup

ساندبار در حالت Standby میتواند به‌طور خودکار روشن شود اگر:

• از طریق HDMI eARC/ARC به تلویزیون متصل باشد و تلویزیون روشن شود.
• دستگاهی مانند گیرنده، Blu-ray یا کنسول از طریق HDMI متصل باشد و روشن شود.
• ساندبار به شبکه خانگی متصل باشد و پخش موسیقی از سرویس Streaming آغاز شود.

7.2 پخش از منبع TV

1. تلویزیون را برای استفاده از اسپیکر خارجی تنظیم کنید.
2. اسپیکرهای داخلی تلویزیون را Mute کنید.
3. اتصال ساندبار به تلویزیون را بررسی کنید.
4. دکمه Source روی ساندبار یا TV روی ریموت را فشار دهید.
5. TV نمایش داده میشود.

TV منبع پیش‌فرض دستگاه است. اگر HDMI و Optical هم‌زمان متصل باشید، HDMI انتخاب میشود.

7.2.1 تنظیم ریموت تلویزیون

HDMI-CEC

اگر تلویزیون HDMI-CEC دارد، آن را فعال کنید. سپس میتوان با ریموت تلویزیون موارد زیر را کنترل کرد:

• Volume +/-
• Mute
• Power
• Standby

TV Remote Control IR Learning

اگر نیاز به آموزش فرمان‌های Infrared دارید:

1. روی ساندبار دکمه Source و + را نگه دارید تا LEARNING ظاهر شود.
2. ریموت تلویزیون را به سمت ساندبار بگیرید.
3. زمانی که یکی از عبارات POWER، ‏VOL+، ‏VOL- یا MUTE روی ساندبار نشان داده میشود، دکمه متناظر را روی ریموت تلویزیون فشار دهید.
4. DONE نشان میدهد فرمان یاد گرفته شده است.
5. ساندبار سپس به آخرین ورودی بازمیگردد.

برای خروج دستی از حالت Learning، Source و + را نگه دارید تا EXIT LEARNING نمایش داده شود. در این حالت فرمان‌های یادگرفته‌شده حذف میشوند.

اگر طی 30 ثانیه اقدامی انجام نشود، دستگاه به‌طور خودکار از حالت Learning خارج شده و فرمان‌ها نیز ذخیره نمیشوند.

7.3 پخش از HDMI IN

1. اتصال تلویزیون و دستگاه دیجیتال به ساندبار را بررسی کنید.
2. دستگاه دیجیتال را روشن کنید.
3. تلویزیون و ساندبار میتوانند به‌صورت خودکار از Standby خارج شده و روی ورودی مناسب قرار بگیرند.
4. برای انتخاب دستی HDMI IN، Source روی ساندبار یا HDMI روی ریموت را فشار دهید.

سازگاری کامل با همه دستگاه‌های HDMI-CEC تضمین نشده است.

7.4 پخش از Bluetooth

1. Bluetooth را به‌عنوان Source انتخاب کنید.
2. از اتصال دستگاه به JBL BAR 800MK2 مطمئن شوید.
3. پخش موسیقی را آغاز کنید.
4. میتوانید از دکمه Play/Pause روی ریموت نیز استفاده کنید.
5. صدا را از ساندبار، ریموت یا دستگاه Bluetooth تنظیم کنید.

7.5 پخش از شبکه خانگی

ساندبار از طریق شبکه فقط Audio Streaming را پشتیبانی میکند و برای Video Streaming طراحی نشده است.

اگر هنگام Wi-Fi Streaming روی دستگاه دیگری شروع به پخش موسیقی کنید، پخش روی دستگاه فعلی متوقف میشود.

گوشی یا تبلت باید به همان Wi-Fi که ساندبار در آن قرار دارد متصل باشد.

7.5.1 Google Cast

1. JBL One را باز کنید.
2. فعال بودن Google Cast را بررسی کنید.
3. وارد یک برنامه سازگار با Google Cast شوید.
4. موسیقی را پخش کنید.
5. آیکون Cast را بزنید.
6. JBL BAR 800MK2 را انتخاب کنید.

7.5.2 Spotify Connect







1. Spotify را باز کنید.
2. یک آهنگ پخش کنید.
3. آیکون Speaker را انتخاب کنید.
4. ساندبار را از فهرست دستگاه‌ها انتخاب کنید.

استفاده از Spotify Connect نیازمند اشتراک مربوطه است.

7.5.3 Tidal Connect

1. Tidal را باز کنید.
2. آهنگ موردنظر را انتخاب کنید.
3. Device Selector را در بالای صفحه بزنید.
4. ساندبار را انتخاب کنید.

استفاده از Tidal Connect به اشتراک مربوطه نیاز دارد.

7.5.4 AirPlay

در iPhone یا iPad:

1. Control Center را باز کنید.
2. بخش انتخاب دستگاه صوتی را باز کنید.
3. JBL Bar 800MK2 را انتخاب کنید.
4. پخش را از برنامه موردنظر شروع کنید.

7.5.5 پخش از JBL One

JBL One را باز کنید و از میان سرویس‌های Music Streaming فعال‌شده، موسیقی موردنظر را انتخاب کنید.

برخی سرویس‌ها ممکن است به اشتراک نیاز داشته باشید.

استفاده از دکمه Moment



در JBL One قابلیت Moment را شخصی‌سازی کرده و Playlist موردنظر خود را تعیین کنید.

بعد از آن، با فشردن Moment روی ریموت میتوانید مستقیماً Playlist و Speaker Settings شخصی‌سازی‌شده را اجرا کنید.

7.6 پخش Multi-room

میتوان موسیقی را هم‌زمان روی چند ساندبار سازگار با Google Cast یا AirPlay پخش کرد.

7.6.1 Google Cast

1. چند اسپیکر یا ساندبار Google Cast را در Google Home به یک شبکه متصل کنید.
2. دستگاه‌ها را به اتاق‌های مختلف اختصاص دهید.
3. در صورت نیاز Group بسازید.
4. یک برنامه سازگار با Google Cast اجرا کنید.
5. موسیقی را پخش کرده و گروه موردنظر را انتخاب کنید.

برای ساخت Group، همه ساندبارها باید به یک شبکه متصل باشید و از یک Google Account استفاده کند.

بسته به پهنای باند شبکه، پخش هم‌زمان روی حداکثر 6 ساندبار سازگار با Google Cast امکان‌پذیر است.

7.6.2 AirPlay

1. Control Center دستگاه iOS را باز کنید.
2. چند ساندبار متصل را انتخاب کنید.
3. پخش موسیقی را آغاز کنید.

8. تنظیمات صدا

8.1 Audio Sync

اگر صدا و تصویر هماهنگ نیستند:

1. دکمه TV روی ریموت را بیش از 3 ثانیه نگه دارید و سپس + را فشار دهید.
2. SYNC نمایش داده میشود.
3. طی 5 ثانیه با + و – میزان تأخیر صدا را تنظیم کنید.
4. مقدار Audio Sync روی نمایشگر دیده میشود.

این تنظیم از داخل JBL One نیز قابل تغییر است.

8.2 تنظیمات صوتی اسپیکرهای Rear

زمانی که هر دو اسپیکر Rear از ساندبار جدا هستند، در JBL One میتوانید:

• Volume اسپیکرهای Rear را تغییر دهید.
• وضعیت باتری آنها را ببینید.
• Audio Broadcasting را فعال کنید.
• Night Listening را فعال کنید.

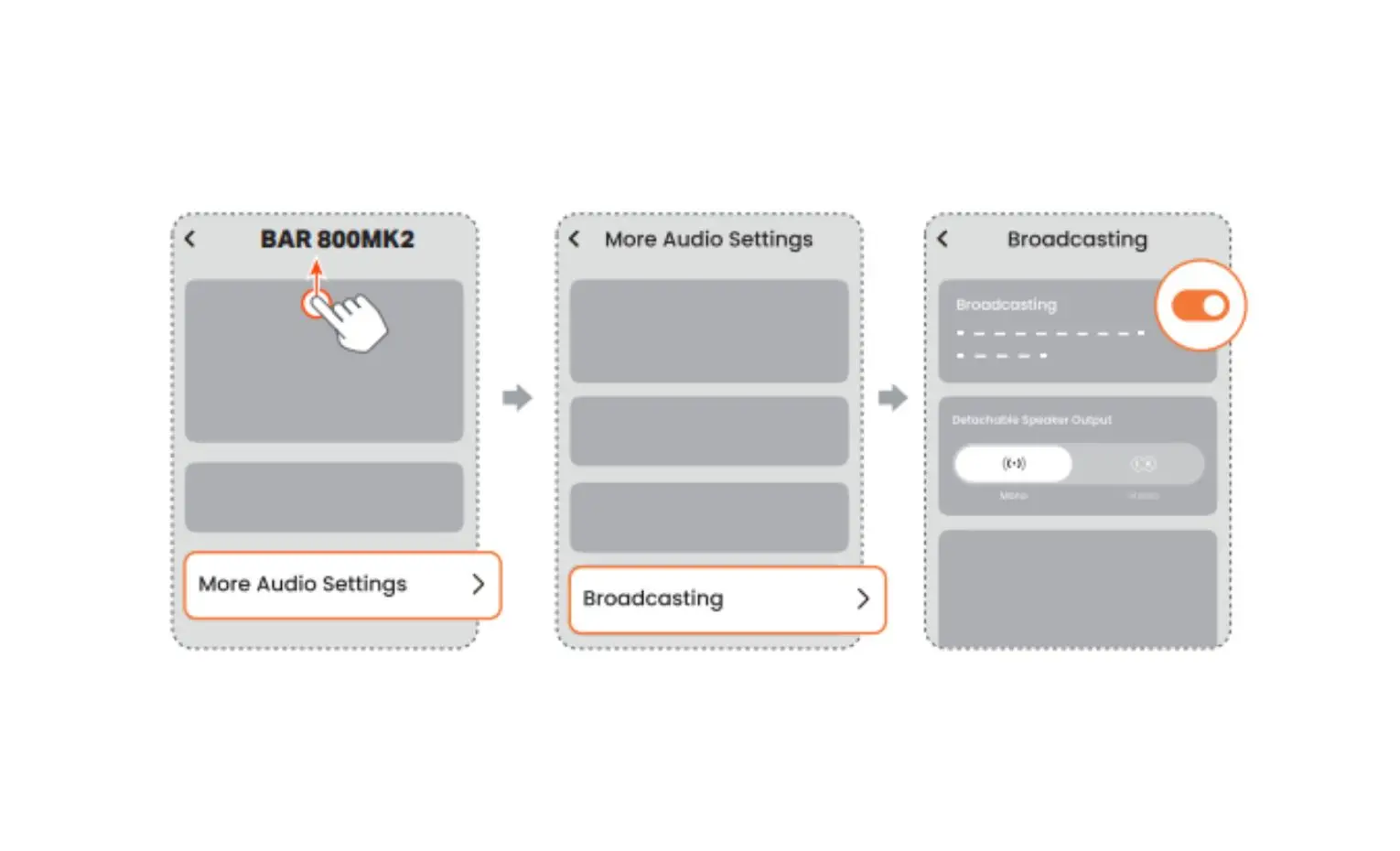

8.2.1 Audio Broadcasting

در JBL One وارد Audio Broadcasting شوید و یکی از حالت‌های زیر را انتخاب کنید:

• Mono
• Stereo

در حالت Mono عبارت MONO BROADCASTING و در حالت Stereo عبارت STEREO BROADCASTING روی ساندبار نمایش داده میشود.

سپس یک یا هر دو اسپیکر Rear را جدا کرده و به محل دیگری منتقل کنید. به این ترتیب میتوان برای مثال صدای ساندبار را در نشیمن و صدای اسپیکر Rear را در آشپزخانه یا بخش دیگری از اتاق شنید.

8.2.2 Night Listening

1. در JBL One قابلیت Night Listening را فعال کنید.



2. اسپیکرهای Rear را از ساندبار جدا کنید.

3. آنها را نزدیک محل نشستن خود قرار دهید.

در این حالت ساندبار اصلی و ساب‌ووفر Mute میشوند و میتوانید شب فقط از اسپیکرهای Rear صدا بشنوید تا مزاحمت کمتری برای دیگران ایجاد شود.

9. بازگرداندن تنظیمات کارخانه

برای Factory Reset، روی خود ساندبار دکمه Source و دکمه‌های + و – را هم‌زمان بیش از 5 ثانیه نگه دارید.

RESET نمایش داده میشود و پس از تکمیل ریست، ساندبار به‌صورت خودکار Restart خواهد شد.

10. به‌روزرسانی نرم‌افزار

ساندبار را به شبکه خانگی متصل نگه دارید. زمانی که Update جدید در دسترس باشد، به‌روزرسانی آنلاین به‌صورت خودکار انجام میشود.

پیام‌ها:

• WAIT: به‌روزرسانی در حال انجام است.
• DONE: به‌روزرسانی کامل شده است.

آپدیت نرم‌افزاری اسپیکرهای جداشونده نیز زمانی که به ساندبار متصل یا روی آن Dock باشید همگام‌سازی میشود.

11. اتصال مجدد ساب‌ووفر

ساب‌ووفر و ساندبار از کارخانه Pair شده‌اند و معمولاً پس از روشن شدن به‌صورت خودکار به یکدیگر متصل میشوند.

اگر لازم بود Pairing را دوباره انجام دهید:

1. دکمه Pairing پشت ساب‌ووفر را نگه دارید تا چراغ آن با سرعت به رنگ سفید چشمک بزند.
2. روی ریموت، دکمه BASS را بیش از 3 ثانیه نگه دارید.
3. سپس دکمه – را فشار دهید.
4. SUB PAIRING یعنی ساب‌ووفر آماده اتصال است.
5. SUB PAIRED یعنی اتصال با موفقیت انجام شده است.

اگر Pairing طی 3 دقیقه تکمیل نشود، ساب‌ووفر از حالت Pairing خارج شده و وارد Standby میشود.

12. مشخصات فنی

مشخصات عمومی

• مدل ساندبار: BAR 800MK2
• مدل اسپیکر جداشونده: BAR 800MK2 SURROUND
• مدل ساب‌ووفر: BAR 800MK2 SUB
• سیستم صوتی: 7.1 کاناله
• برق ورودی: 100 تا 240V AC، فرکانس 50/60Hz
• حداکثر توان کلی در THD یک درصد: 780 وات
• حداکثر توان ساندبار: 400 وات
• حداکثر توان اسپیکرهای Surround: 2 × 40 وات
• حداکثر توان ساب‌ووفر: 300 وات
• درایورهای ساندبار: 6 درایور Racetrack با اندازه 44 × 80 میلی‌متر و 2 توییتر 1 اینچی
• درایورهای Surround: دو درایور Racetrack با اندازه 44 × 90 میلی‌متر
• ساب‌ووفر: 10 اینچ / 260 میلی‌متر
• مصرف Network Standby: کمتر از 2 وات
• دمای کار: 0 تا 45 درجه سانتی‌گراد
• باتری لیتیومی اسپیکرهای جداشونده: 3.635V، ظرفیت 3283mAh
• زمان پخش اسپیکرهای جداشونده: تا 10 ساعت؛ بسته به نوع محتوا و Volume متفاوت است.

مشخصات HDMI

• HDMI Video Input: یک عدد
• HDMI Video Output با eARC: یک عدد
• HDCP: ورژن 2.3
• HDR Pass-through:
  • HDR10+
  • Dolby Vision

مشخصات صوتی

• پاسخ فرکانسی: 35Hz تا 20kHz (-6dB)
• ورودی‌ها:
  • Optical
  • Bluetooth
  • USB

پخش USB فقط در ورژن آمریکا در دسترس است و در سایر ورژن‌ها USB برای Service استفاده میشود.

مشخصات USB

• USB Type-A
• خروجی: 5V DC / 0.5A
• فرمت قابل پشتیبانی: MP3
• Codec:
  • MPEG 1 Layer 2/3
  • MPEG 2 Layer 3
  • MPEG 2.5 Layer 3
• Sampling Rate: ‏16 تا 48kHz
• Bitrate: ‏80 تا 320kbps

مشخصات ارتباط بی‌سیم

• Bluetooth: ورژن 5.3
• Profile:
  • A2DP v1.3
  • AVRCP v1.5
• محدوده فرکانسی Bluetooth: ‏2400 تا 2483.5MHz
• توان فرستنده Bluetooth: کمتر از 15dBm EIRP
• Wi-Fi: ‏IEEE 802.11 a/b/g/n/ac/ax
• پشتیبانی از 2.4GHz و 5GHz
• محدوده Wi-Fi ‏2.4GHz: ‏2412 تا 2472MHz
• توان Wi-Fi ‏2.4GHz: کمتر از 20dBm EIRP
• محدوده ارتباط بی‌سیم 2.4G: ‏2406 تا 2474MHz
• توان 2.4G: کمتر از 10dBm EIRP
• محدوده Wi-Fi ‏5GHz:
  • 5.15 تا 5.35GHz
  • 5.470 تا 5.725GHz
  • 5.725 تا 5.825GHz

توان فرستنده 5GHz بسته به باند متفاوت است:

• 5.15 تا 5.25GHz: کمتر از 23dBm
• 5.25 تا 5.35GHz و 5.470 تا 5.725GHz: کمتر از 20dBm
• 5.725 تا 5.825GHz: کمتر از 14dBm

باند 5.6 تا 5.64GHz در محصولاتی که برای استرالیا و نیوزیلند عرضه میشوند غیرفعال است.

ابعاد و وزن

• عرض کامل ساندبار با اسپیکرهای جداشونده: 1163 × 52 × 128 میلی‌متر
• ابعاد بدنه اصلی ساندبار: 854 × 52 × 128 میلی‌متر
• ابعاد هر اسپیکر Surround: 169 × 52 × 128 میلی‌متر
• ابعاد ساب‌ووفر: 325 × 400 × 325 میلی‌متر
• وزن ساندبار: 5 کیلوگرم
• وزن هر اسپیکر جداشونده: 0.7 کیلوگرم
• وزن ساب‌ووفر: 8.1 کیلوگرم
• ابعاد بسته‌بندی: 980 × 398 × 495 میلی‌متر
• وزن بسته‌بندی:
  • EMEA/UK/AU/NZ: ‏20.8 کیلوگرم
  • سایر مناطق: ‏18.08 کیلوگرم

توان‌های RMS در THD یک درصد نیز در دفترچه به این شکل درج شده‌اند:

• مجموع: 390 وات
• ساندبار: 200 وات
• Surround: ‏2 × 20 وات
• ساب‌ووفر: 150 وات

13. عیب‌یابی

JBL توصیه میکند محصول را شخصاً باز یا تعمیر نکنید. قبل از مراجعه برای تعمیر، موارد زیر را بررسی کنید.

سیستم

دستگاه روشن نمیشود

اتصال کابل برق به پریز و ساندبار را بررسی کنید.

ساندبار به دکمه‌ها پاسخ نمیدهد

Factory Reset انجام دهید.

صدا

صدایی از ساندبار پخش نمیشود

• مطمئن شوید دستگاه Mute نیست.
• ورودی صحیح را انتخاب کنید.
• اتصال تلویزیون یا دستگاه دیگر را بررسی کنید.
• در صورت نیاز Factory Reset انجام دهید.

صدا خراب است یا Echo شنیده میشود

اگر صدا از تلویزیون وارد ساندبار میشود، اسپیکرهای داخلی تلویزیون را Mute یا غیرفعال کنید.

صدا و تصویر هماهنگ نیستند

از Audio Sync استفاده کنید.

افکت ارتفاعی Dolby Atmos شنیده نمیشود

اگر تلویزیون فقط HDMI ARC دارد، دستگاه دیجیتال را مستقیماً به HDMI IN ساندبار متصل کنید.

طبق دفترچه، افکت Dolby Atmos هنگام پخش فیلم از منابع TV/HDMI قابل استفاده است و برای پخش صوتی Bluetooth یا Casting از طریق Google Cast و AirPlay پشتیبانی نمیشود.

Bluetooth

دستگاه به ساندبار وصل نمیشود

• Bluetooth دستگاه را روشن کنید.
• اگر ساندبار قبلاً به دستگاه دیگری Pair شده، Bluetooth Pairing را دوباره انجام دهید.
• JBL BAR 800MK2 را در دستگاه قبلی Unpair کرده و Pairing را مجدداً انجام دهید.

کیفیت صدای Bluetooth ضعیف است

دستگاه منبع را به ساندبار نزدیک‌تر کنید و موانع میان آنها را کاهش دهید.

Bluetooth مرتب قطع و وصل میشود

ضعیف بودن دریافت Bluetooth میتواند باعث قطع و وصل شود. فاصله را کاهش داده و موانع را حذف کنید.

Wi-Fi

اتصال Wi-Fi انجام نمیشود

• Wi-Fi را روشن کنید.
• شبکه و Password را بررسی کنید.
• مطمئن شوید Router یا Modem روشن و در محدوده مناسب است.
• Security Type روتر را روی WPA2 یا Auto قرار دهید.
• مطمئن شوید ساندبار و گوشی یا تبلت روی یک Wireless LAN هستند.
• اگر تنظیم Wi-Fi با مشکل مواجه شد، دکمه‌های + و – روی ساندبار را نگه دارید تا SETUP WIFI نمایش داده شود.

مشکلات پخش

AirPlay ساندبار را پیدا نمیکند

روی دستگاه Apple از ورژن‌های نرم‌افزاری زیر یا جدیدتر استفاده کنید:

• iOS 13.4
• macOS 10.15.4
• tvOS 14.3

دستگاه Apple و ساندبار باید به یک شبکه متصل باشید.

برای کامپیوتری که iTunes for Windows دارد، میتوان از Bluetooth برای پخش موسیقی روی ساندبار استفاده کرد.

هنگام تغییر منبع از Bluetooth به Google Cast یا AirPlay پخش روان نیست

کیفیت Casting به ترافیک و پوشش شبکه‌ای که ساندبار و دستگاه‌هایی مانند گوشی، تبلت و کامپیوتر را به هم متصل میکند وابسته است.

بعد از تغییر Bluetooth به TV یا HDMI IN و برگشت، موسیقی ادامه پیدا نمیکند

هنگام تغییر منبع از Bluetooth به TV یا HDMI IN، پخش دستگاه Bluetooth متوقف میشود. بعد از بازگشت به Bluetooth باید پخش را روی دستگاه دوباره شروع کنید.

ریموت کنترل

ریموت کار نمیکند

• باتری‌ها را بررسی و در صورت نیاز تعویض کنید.
• فاصله و زاویه ریموت با ساندبار را کاهش دهید.

TV Remote Learning کامل نمیشود

مطمئن شوید ریموت تلویزیون Infrared است. قابلیت IR Learning با ریموت‌های Bluetooth تلویزیون کار نمیکند.

Low Power Standby

دستگاه وارد Low Power Standby نمیشود

1. اسپیکرهای جداشونده را روی ساندبار Dock کنید.
2. دکمه Power روی ریموت را 10 ثانیه نگه دارید تا CEC 1 نمایش داده شود.
3. دوباره Power را 10 ثانیه نگه دارید تا CEC 2 نمایش داده شود.
4. بعد از ورود به CEC 2، ساندبار وارد Standby میشود اما شارژ اسپیکرهای جداشونده ادامه پیدا میکند.
5. پس از شارژ کامل اسپیکرها در حدود 4 ساعت، دستگاه به‌طور خودکار وارد Low Power Standby میشود و شارژ را متوقف میکند.

برای خروج از این حالت، کابل برق را جدا کرده و دوباره وصل کنید.
