راهنمای استفاده ساندبار جی بی ال مدل Bar 800
راهنمای استفاده ساندبار جی بی ال مدل Bar 800 شامل شناخت کنترل‌ها، نصب، اتصال به تلویزیون و گوشی، شارژ اسپیکرهای جداشونده و تنظیم صدای سوراند است. این مجموعه از ساندبار اصلی، دو اسپیکر جداشونده و ساب‌ووفر تشکیل شده و برنامه JBL One نیز برای راه‌اندازی، تنظیمات و دسترسی به امکانات شبکه‌ای آن معرفی شده است.
نکات مهم ایمنی پیش از شروع
برق ورودی اعلام‌شده برای مجموعه ساندبار جی بی ال مدل Bar 800 برابر 100 تا 240 ولت AC با فرکانس 50 یا 60 هرتز است. پیش از اتصال، مشخصات برق دستگاه را بررسی کنید. دفترچه استفاده از کابل برق همراه محصول را توصیه میکند و استفاده از کابل افزایش طول را پیشنهاد نمیکند؛ کابل برق را زیر فرش قرار ندهید و جسم سنگین روی آن نگذارید.
هنگام جداکردن برق، دوشاخه را بگیرید، نه خود کابل را. اگر برای مدت طولانی از دستگاه استفاده نمیکنید، اتصال برق را جدا کنید. بدنه را باز نکنید؛ قطعه قابل‌تعمیر توسط کاربر داخل آن وجود ندارد و در صورت ورود اتفاقی آب، باید اتصال برق قطع و موضوع با مرکز خدمات مجاز پیگیری شود.
1. مقدمه
JBL Bar 800 برای ایجاد تجربه صدای سه‌بعدی در مجموعه سرگرمی خانگی طراحی شده است. دفترچه توصیه میکند مراحل راه‌اندازی را پیش از استفاده مرور کنید و برای دریافت امکانات و پشتیبانی نرم‌افزاری، بخش به‌روزرسانی را نیز در نظر بگیرید.

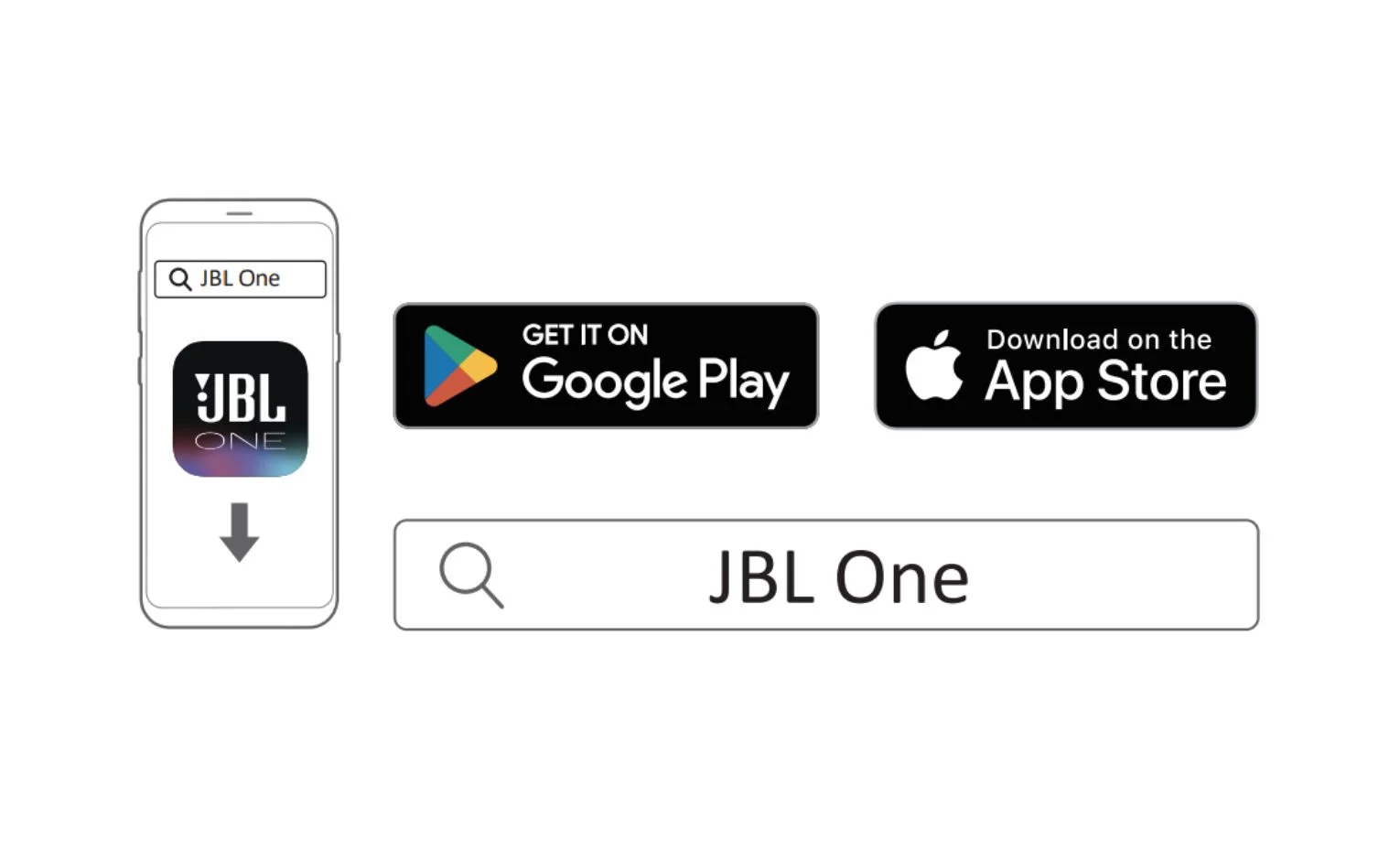

برنامه JBL One برای تکمیل راه‌اندازی، اتصال سرویس‌های موسیقی، دسترسی به فهرست پخش و تنظیمات ازپیش‌انتخاب‌شده و دریافت به‌روزرسانی‌ها کاربرد دارد. بعضی سرویس‌های موسیقی ممکن است اشتراک جداگانه لازم داشته باشید؛ این اشتراک از طریق خود برنامه JBL One تأمین نمیشود.
2. محتویات جعبه
پس از بازکردن بسته، وجود ساندبار، ساب‌ووفر، دو اسپیکر جداشونده دارای باتری شارژی، ریموت همراه دو باتری AAA، کابل‌های برق و کابل HDMI به طول 1٫2 متر را بررسی کنید. درپوش‌های جانبی، مجموعه نصب دیواری، اطلاعات محصول و شابلون نصب نیز در فهرست اقلام دفترچه آمده‌اند.
تعداد کابل‌های برق و شکل دوشاخه ممکن است با منطقه عرضه تفاوت داشته باشد. اگر قطعه‌ای آسیب‌دیده یا از بسته کم شده است، دفترچه توصیه میکند از آن استفاده نکنید و با فروشنده یا پشتیبانی تماس بگیرید.
3. آشنایی با بخش‌های دستگاه
3.1. ساندبار

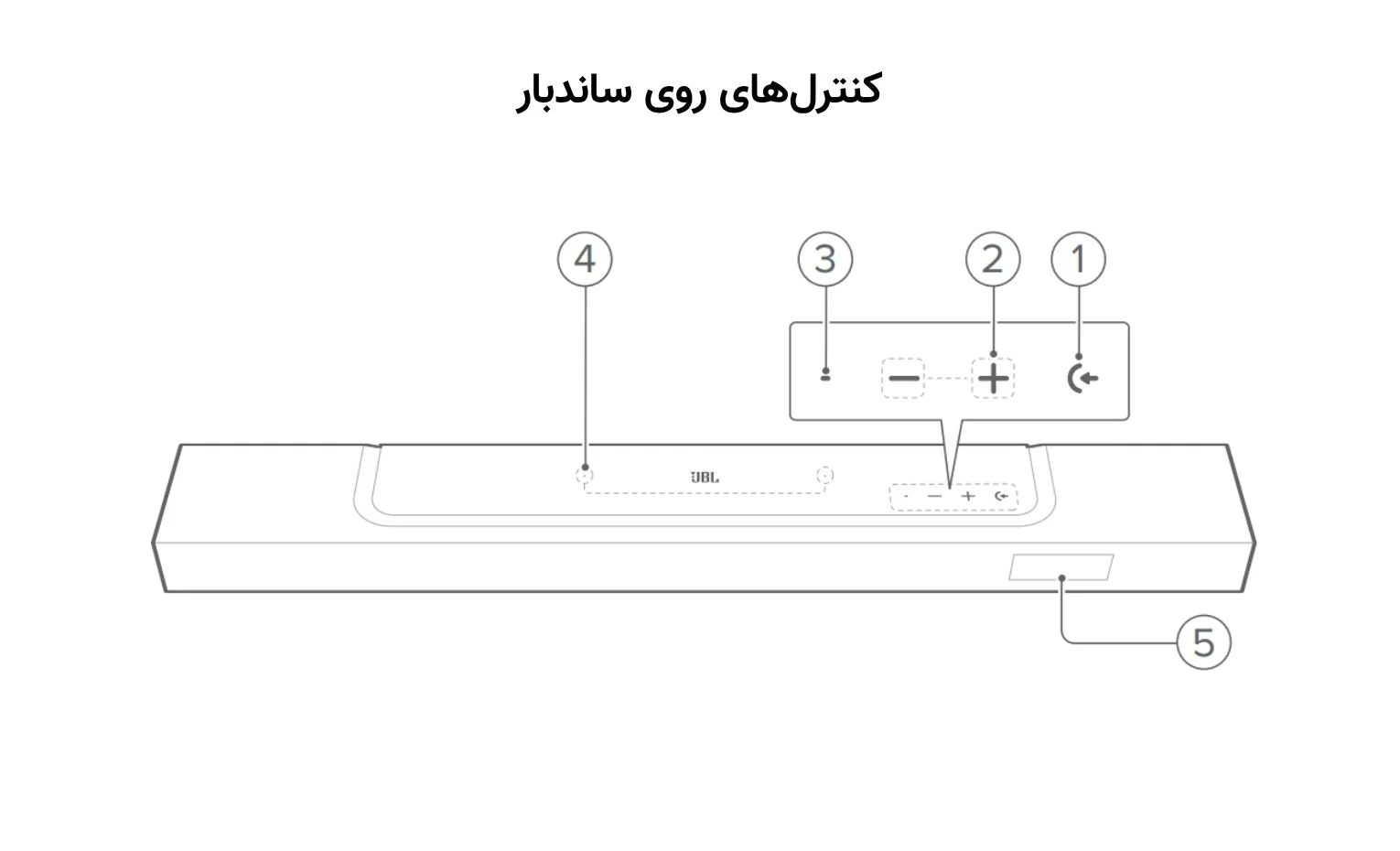

3.1.1. کنترل‌های روی ساندبار
- دکمه Source برای روشن‌کردن دستگاه و انتخاب منبع TV، بلوتوث یا HDMI IN استفاده میشود. در منبع TV، اگر اتصال HDMI ARC/eARC و اپتیکال هم‌زمان برقرار باشید، اتصال HDMI اولویت دارد.
2. دکمه‌های + و − صدا را افزایش یا کاهش میدهند و با نگه‌داشتن آن‌ها، تغییر ولوم ادامه پیدا میکند. فشار هم‌زمان این دو دکمه برای بی‌صداکردن یا خارج‌کردن دستگاه از حالت بی‌صدا است.
3. چراغ وضعیت، با توجه به نوع روشن‌شدن، پیام متفاوتی دارد:
| وضعیت چراغ ساندبار | معنی در دفترچه |
|---|---|
| سفید با چشمک منظم | دستگاه در حال شروع به کار است. |
| سفید با چشمک سریع | به‌روزرسانی نرم‌افزار در حال انجام است. |
| کهربایی ثابت | بازگردانی تنظیمات کارخانه در حال انجام است. |
| سفید با روشن و خاموش‌شدن تدریجی | ورود به تنظیم وای‌فای یا قطع اتصال شبکه |
| سبز ثابت | ساندبار توسط برنامه JBL One شناسایی شده است. |
| سفید ثابت | اتصال شبکه برقرار است. |
| زرد ثابت | اتصال وای‌فای ضعیف است. |
این چراغ را با پیام متنی نمایشگر کنار هم بخوانید؛ برای مثال، سفید ثابت در بخش وضعیت شبکه با چشمک سریع سفید هنگام به‌روزرسانی یکسان نیست.
4. میکروفون روی ساندبار برای کالیبراسیون صدا
5. نمایشگر جلویی برای نمایش وضعیت دستگاه به کار می‌روند.

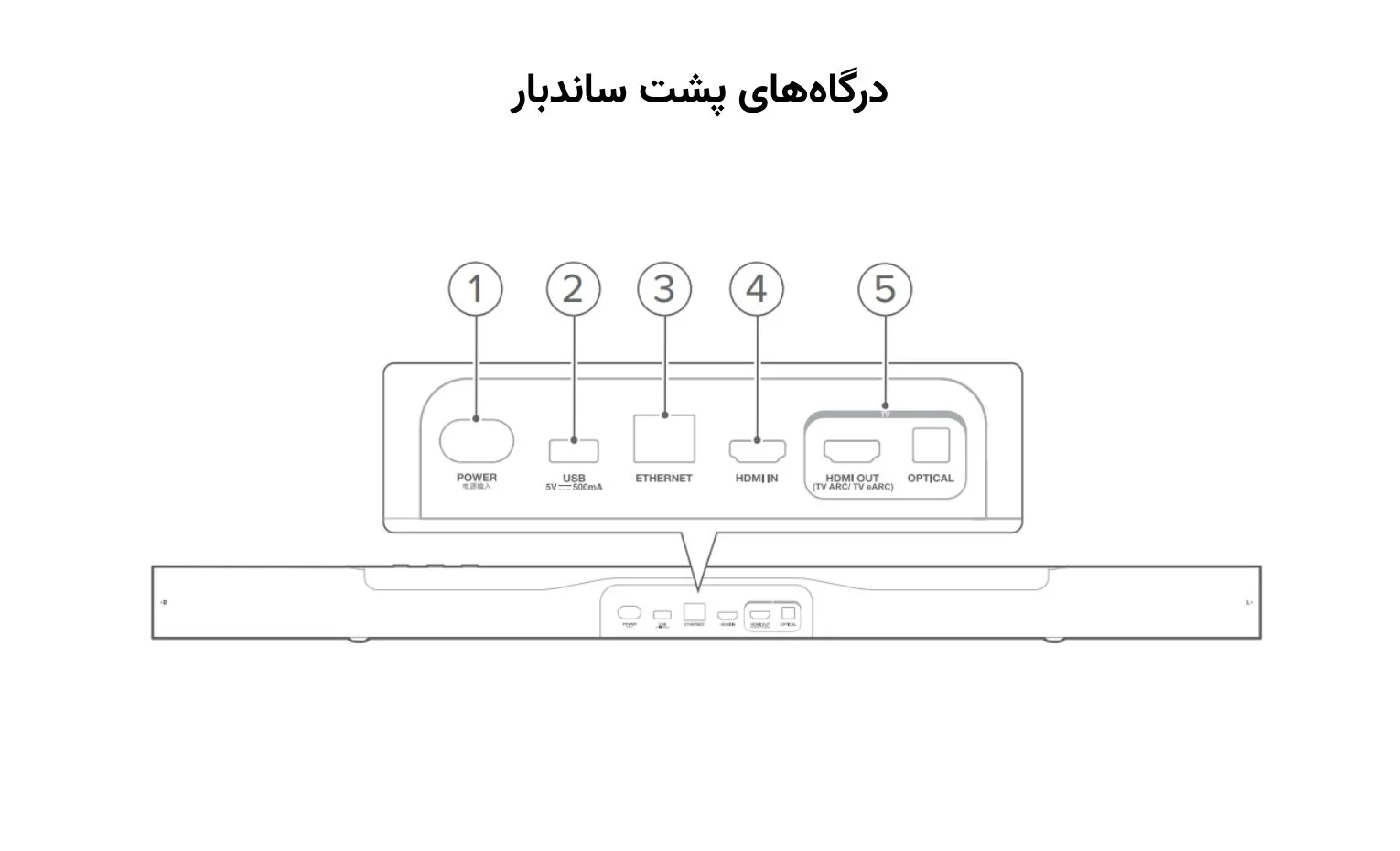

3.1.2. درگاه‌های پشت ساندبار
- درگاه POWER برای کابل برق
- درگاه USB پشت ساندبار برای خدمات و به‌روزرسانی معرفی شده است.
- ETHERNET برای اتصال کابلی به شبکه خانگی است.
- HDMI IN خروجی دستگاهی مانند پخش‌کننده یا کنسول را دریافت میکند.
- HDMI OUT (TV ARC/TV eARC) به ورودی ARC/eARC تلویزیون وصل میشود و OPTICAL برای دریافت صدای خروجی اپتیکال تلویزیون یا دستگاه دیجیتال است.
پخش فایل MP3 از حافظه USB فقط برای ورژن آمریکا ذکر شده و نباید این قابلیت را به همه ورژن‌های منطقه‌ای تعمیم داد.
3.2. اسپیکرهای جداشونده
- درگاه USB-C برای شارژ
- دکمه پاور، فشار کوتاه، اسپیکر را روشن میکند و نگه‌داشتن دکمه برای بیش از سه ثانیه آن را خاموش میکند.
- چراغ قرمز چشمک‌زن نشان‌دهنده کمبود شارژ و قرمز ثابت نشانه شارژشدن است. در وضعیت اتصال بی‌سیم، سفید با چشمک آهسته به معنی قطع ارتباط، سفید با چشمک سریع نشانه تلاش برای اتصال و سفید ثابت به معنی اتصال موفق به ساندبار است.

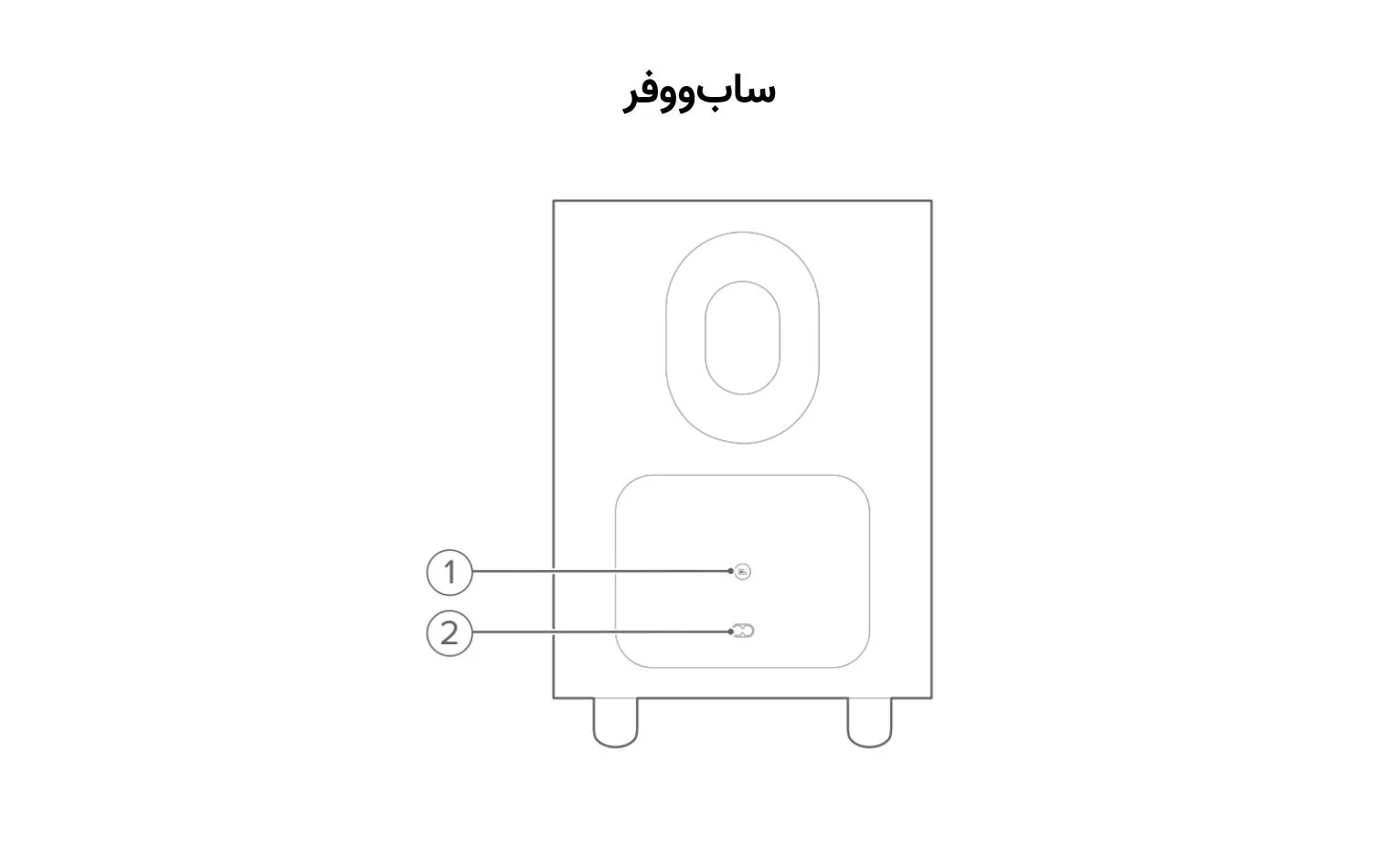

3.3. ساب‌ووفر
- نشانگر وضعیت ارتباط دارد. چراغ سفید ثابت، اتصال به ساندبار و سفید با چشمک سریع، حالت اتصال را نشان میدهد. چشمک آهسته سفید مربوط به اتصال مجدد یا خروج از حالت اتصال است و کهربایی ثابت، حالت آماده‌به‌کار را نشان میدهد.
- اتصال برق مستقل
3.4. ریموت کنترل
کنترل‌های ریموت مطابق شماره‌های تصویر دفترچه، این کاربردها را دارند:
| شماره | کنترل | کاربرد |
|---|---|---|
| 1 | پاور | روشن‌کردن یا ورود به آماده‌به‌کار |
| 2 | TV، بلوتوث و HDMI | انتخاب منبع؛ نگه‌داشتن بلوتوث برای اتصال |
| 3 | Dolby Atmos، BASS و REAR | تنظیم شدت افکت ارتفاعی، بیس و صدای اسپیکرهای عقب |
| 4 | CALIBR | شروع کالیبراسیون صدا |
| 5 | Moment با نماد قلب | فراخوانی فهرست پخش و تنظیمات شخصی‌سازی‌شده |
| 6 | پخش | یک فشار: توقف یا ادامه؛ دو فشار: قطعه بعد؛ سه فشار: قطعه قبل |
| 7 | + و − | افزایش و کاهش ولوم |
| 8 | Mute | قطع یا وصل‌کردن صدا |
کنترل REAR زمانی برای تنظیم صدای سوراند عقب در دسترس است که هر دو اسپیکر جداشونده از ساندبار جدا شده باشید. فرمان‌های پخش نیز برای مسیرهای پخش موسیقی ذکرشده در دفترچه، از جمله بلوتوث و سرویس‌های شبکه‌ای، کاربرد دارند.
3.4.1. کنترل از طریق برنامه
در برنامه JBL One روی اندروید و iOS میتوانید تنظیم وای‌فای، کالیبراسیون و نمایش آزمایشی صدا، شخصی‌سازی تنظیمات صوتی، مدیریت دستگاه و اتصال سرویس‌های موسیقی را انجام دهید.
4. محل قرارگیری
4.1. قرارگیری روی میز یا سطح ثابت
ساندبار، ساب‌ووفر و اسپیکرهای جداشونده را روی سطح صاف و پایدار قرار دهید. نقشه دفترچه فاصله نشستن حدود 2٫5 تا 3 متر، ارتفاع اسپیکرهای عقب حدود 1 تا 1٫4 متر، فاصله بیش از 10 سانتی‌متر ساب‌ووفر از دیوار و فاصله بیش از 5 سانتی‌متر میان ساندبار و تلویزیون را نشان میدهد. این اعداد در قالب چیدمان پیشنهادی دفترچه آمده‌اند.
هیچ جسمی روی ساندبار، اسپیکرهای جداشونده یا ساب‌ووفر نگذارید. پس از جداکردن اسپیکرهای عقب، دو انتهای ساندبار را با درپوش‌های همراه بپوشانید و برای استفاده بی‌سیم، شارژ اسپیکرها را کافی نگه دارید.
4.2. نصب دیواری
دفترچه نصب دیواری ساندبار و اسپیکرهای جداشونده را به‌صورت متصل به مجموعه یا جداگانه توضیح میدهد. پیش از نصب، مسیر کابل‌ها، تحمل وزن دیوار و محل قرارگیری دستگاه را بررسی کنید.

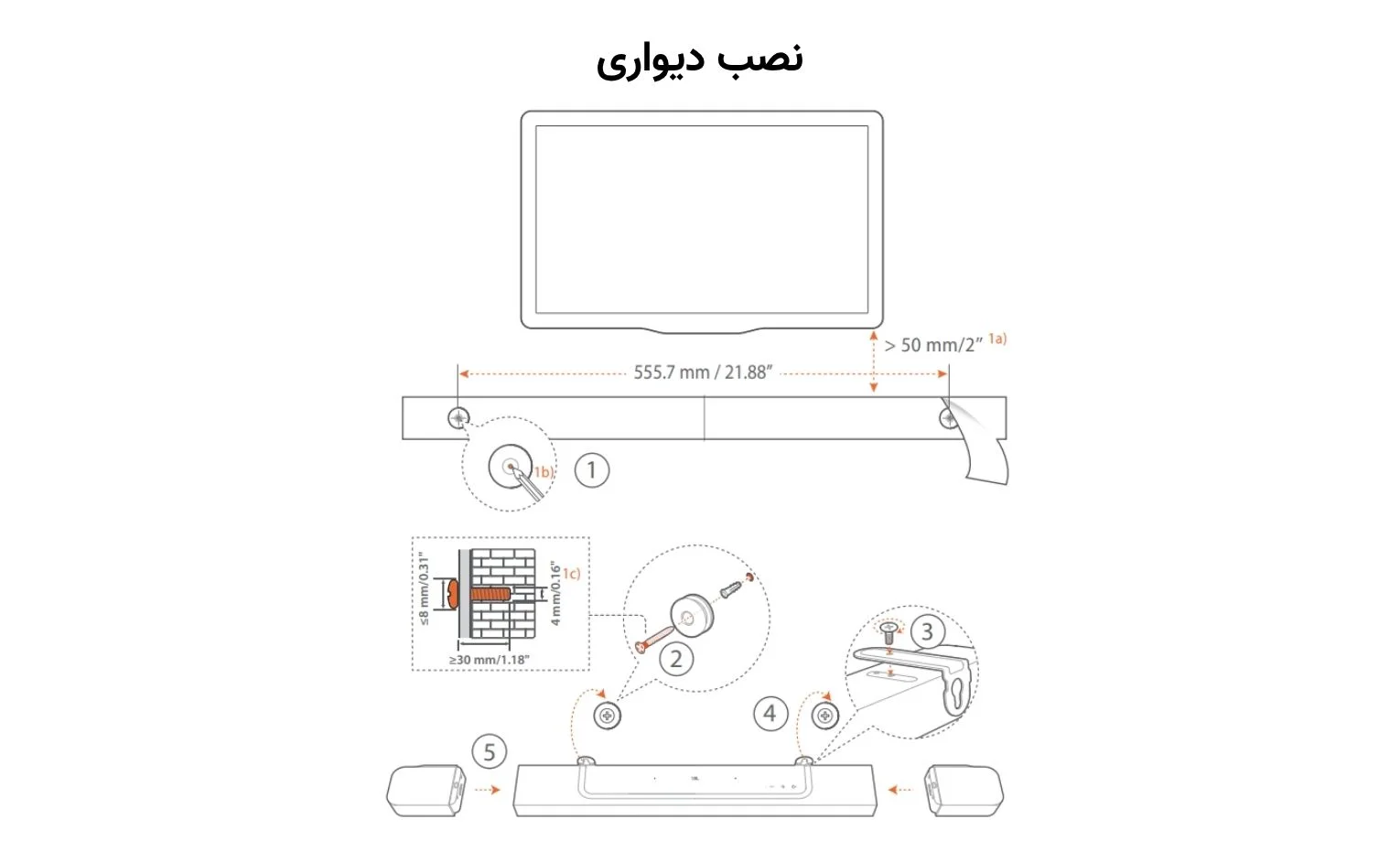

4.2.1. نصب ساندبار روی دیوار
1. شابلون همراه را با فاصله حدود 50 میلی‌متر از تلویزیون روی دیوار قرار دهید و محل پیچ‌ها را علامت بزنید. فاصله دو نقطه نصب در شکل، 555٫7 میلی‌متر است.
2. شابلون را بردارید و طبق دستور دفترچه، در محل‌های علامت‌خورده سوراخ 4 میلی‌متری ایجاد کنید؛ سپس تکیه‌گاه‌های نصب را قرار دهید.
3. براکت‌های مربوط را با پیچ به زیر ساندبار ببندید.
4. ساندبار را روی تکیه‌گاه‌ها نصب کنید.
5. پس از اطمینان از نصب محکم، دو اسپیکر جداشونده را به دو طرف ساندبار متصل کنید.
نصب باید روی دیوار عمودیِ دارای تحمل وزن کافی انجام شود. دستگاه هنگام نصب نباید به برق متصل باشد و محل نصب نیز نباید در معرض گرما یا رطوبت زیاد قرار داشته باشد. برای جابه‌جایی ساندبار، ابتدا اسپیکرهای جداشونده را جدا کنید.

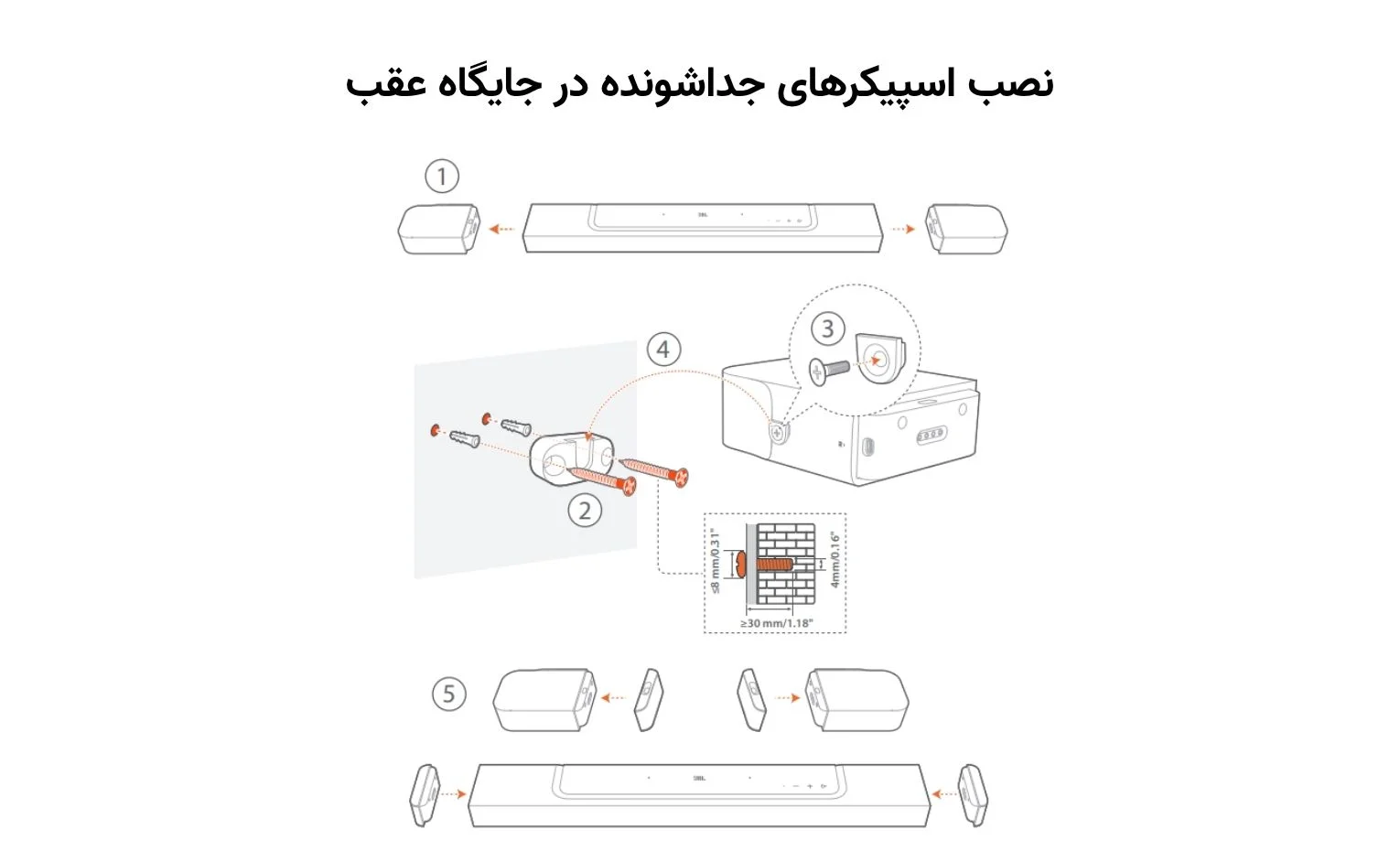

4.2.2. نصب اسپیکرهای جداشونده در جایگاه عقب
دو اسپیکر را از ساندبار جدا کنید، براکت دیواری را نصب کنید و تکیه‌گاه مربوط را به پشت هر اسپیکر ببندید. سپس اسپیکرها را روی پایه‌های نصب قرار دهید و درپوش‌های جانبی را مطابق شکل روی بخش‌های مربوط نصب کنید.
5. اتصال‌ها
5.1. اتصال به تلویزیون و دستگاه‌های دیجیتال
برای دریافت صدای تلویزیون، دفترچه اتصال HDMI همراه محصول یا کابل اپتیکال جداگانه را معرفی میکند. HDMI گزینه پیشنهادی دفترچه برای اتصال ساندبار است.
5.1.1. تلویزیون با HDMI ARC/eARC و اتصال مستقیم دستگاه دیجیتال به ساندبار
خروجی HDMI OUT (TV ARC/TV eARC) ساندبار را با کابل همراه به ورودی ARC/eARC تلویزیون وصل کنید. در تنظیمات تلویزیون، HDMI-CEC و ARC/eARC را فعال کنید.
سپس خروجی دستگاه دیجیتال، مانند کنسول، گیرنده یا پخش‌کننده Blu-ray را با کابل HDMI ورژن 2٫0 یا بالاتر به HDMI IN ساندبار متصل کنید. روی دستگاه دیجیتال، HDMI-CEC را بررسی و برای تجربه Dolby Atmos موردنظر دفترچه، خروجی صدا را روی Bitstream یا Raw data قرار دهید. برای شنیدن صدای این دستگاه، دکمه HDMI ریموت را بزنید.
در این مسیر، دفترچه برای تلویزیونی که eARC ندارد، اتصال مستقیم دستگاه دیجیتال به HDMI IN ساندبار را توصیه میکند؛ بنابراین محل اتصال پخش‌کننده را صرفاً بر اساس آزادبودن یک درگاه تلویزیون انتخاب نکنید.
5.1.2. تلویزیون با HDMI eARC و اتصال دستگاه دیجیتال به تلویزیون
در این روش، ساندبار را به ورودی HDMI eARC تلویزیون وصل کنید و دستگاه دیجیتال را به یکی از ورودی‌های HDMI تلویزیون متصل کنید. دفترچه برای کابل اتصال دستگاه دیجیتال، سازگاری eARC و ورژن 2٫0 یا بالاتر را ذکر کرده است.
HDMI-CEC و ARC/eARC تلویزیون را فعال و خروجی صدای تلویزیون و دستگاه دیجیتال را مطابق توضیح دفترچه روی Bitstream یا Raw data تنظیم کنید. چون صدا از تلویزیون به ساندبار میرسد، روی ریموت ساندبار TV را انتخاب کنید.
5.1.3. اتصال اپتیکال
خروجی اپتیکال تلویزیون را به OPTICAL ساندبار وصل کنید. دستگاه دیجیتال نیز از طریق HDMI به تلویزیون متصل میشود و برای شنیدن صدا، منبع TV را روی ساندبار انتخاب میکنید.
دفترچه در توضیح این مسیر، استفاده از پردازش Dolby Surround برای گسترش محتوای کانال‌محور Dolby Digital را مطرح میکند. همچنین تأکید دارد که اگر HDMI ARC و اپتیکال هم‌زمان برای صدای تلویزیون متصل باشید، HDMI ARC اولویت دارد؛ سازگاری کامل با تمام دستگاه‌های HDMI-CEC نیز تضمین نشده است.

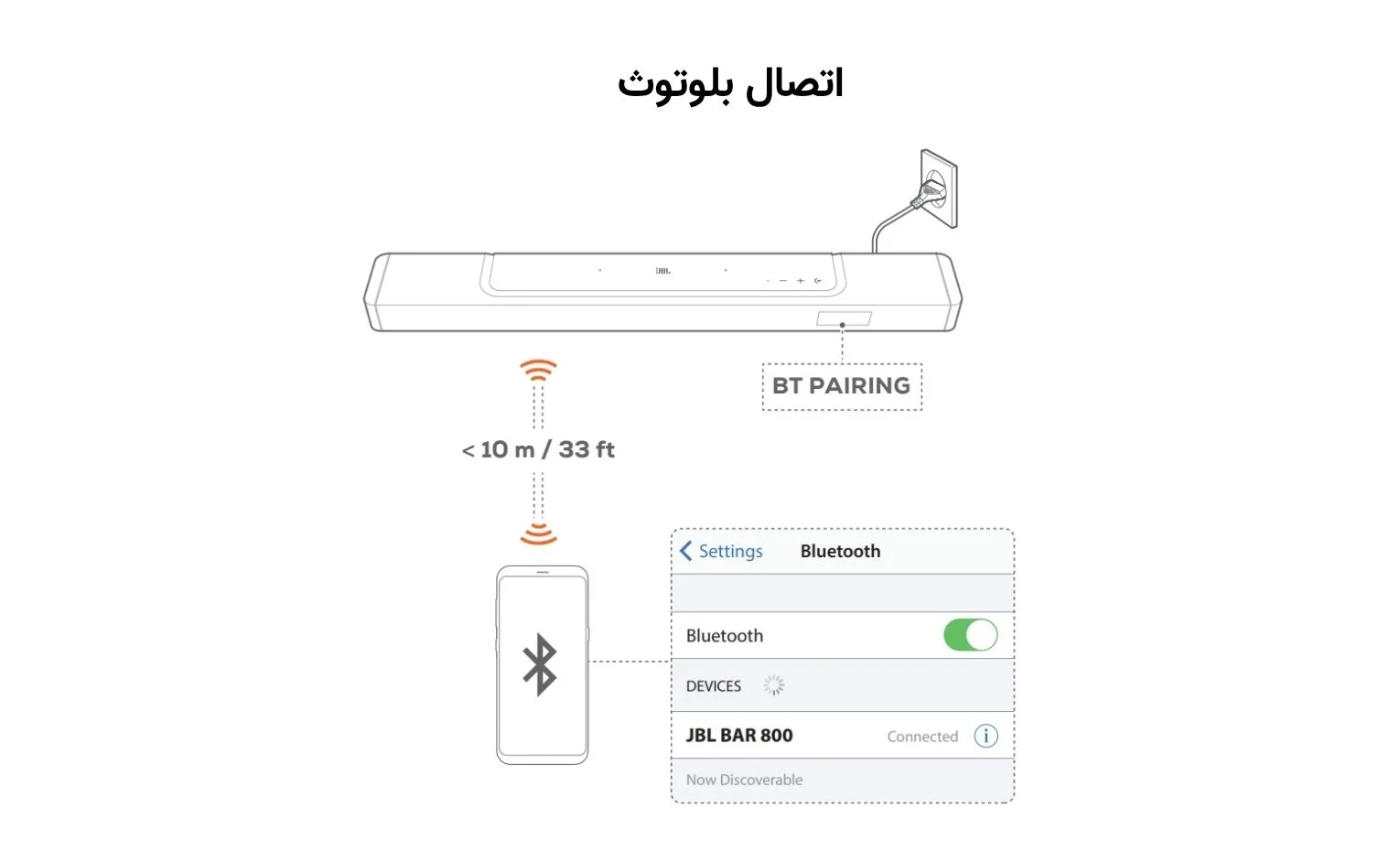

5.2. اتصال بلوتوث
برای اتصال گوشی، تبلت یا لپ‌تاپ میتوانید از بلوتوث استفاده کنید. نامی که باید در فهرست دستگاه‌ها جست‌وجو شود، JBL BAR 800 است.
5.2.1. اتصال یک دستگاه بلوتوثی
با Source روی ساندبار یا دکمه بلوتوث ریموت، منبع بلوتوث را انتخاب کنید. نمایش BT PAIRING به معنی آماده‌بودن برای اتصال است.
بلوتوث گوشی را روشن کنید و ظرف سه دقیقه JBL BAR 800 را انتخاب کنید. پس از اتصال موفق، صدای تأیید شنیده میشود و اگر نام دستگاه به انگلیسی باشد، نام آن روی نمایشگر ظاهر میشود.
5.2.2. اتصال مجدد به آخرین دستگاه
با رفتن ساندبار به آماده‌به‌کار، اطلاعات اتصال حفظ میشود. دفعه بعد که منبع بلوتوث را انتخاب میکنید، ساندبار به‌صورت خودکار به آخرین دستگاه متصل‌شده متصل میشود.

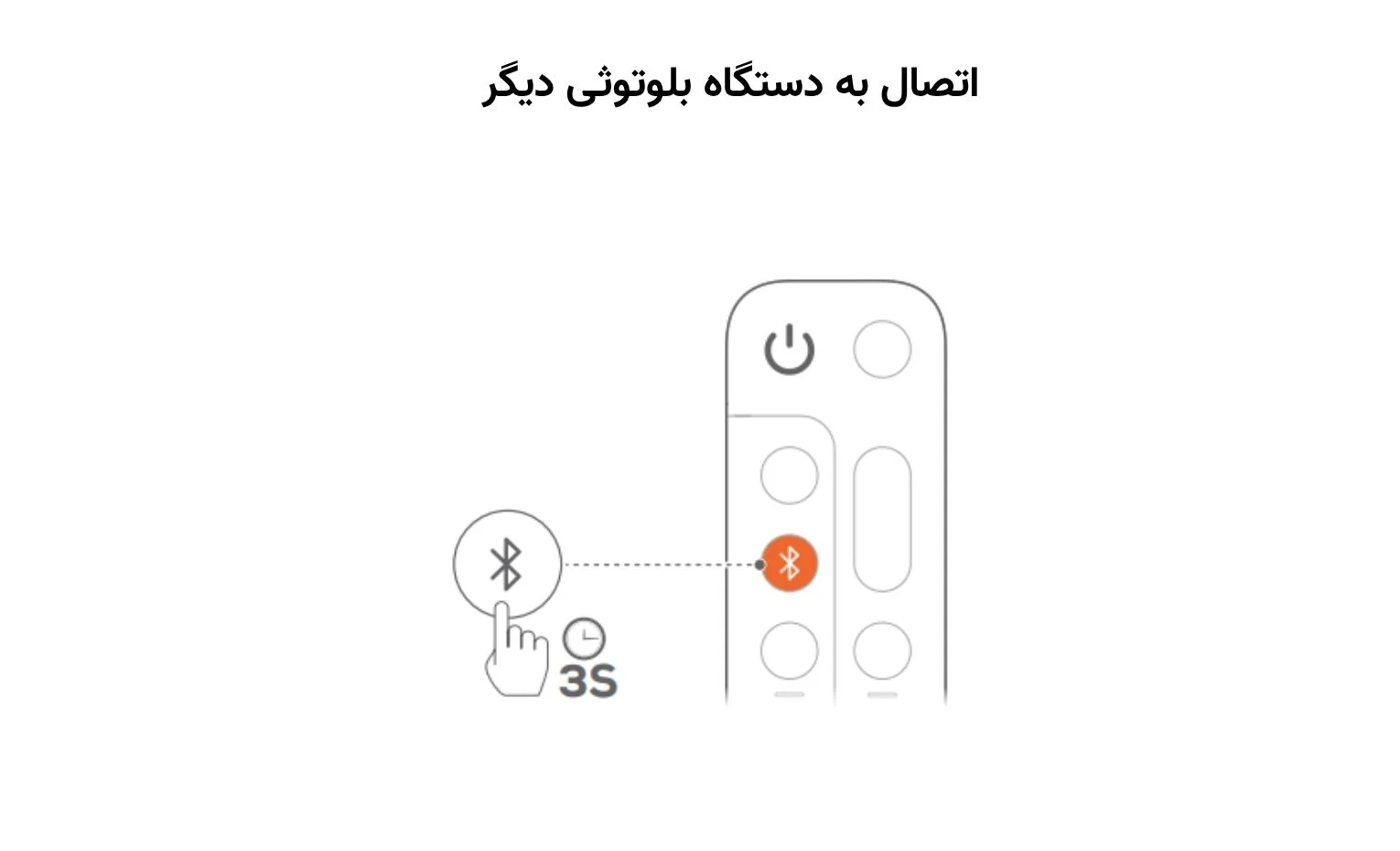

5.2.3. اتصال به دستگاه بلوتوثی دیگر
در منبع بلوتوث، Source روی ساندبار یا دکمه بلوتوث ریموت را نگه دارید تا BT PAIRING ظاهر شود؛ شکل تصویر برای دکمه بلوتوث ریموت، سه ثانیه را نشان میدهد. سپس از دستگاه جدید، نام ساندبار را انتخاب کنید.
اگر همان دستگاه قبلاً متصل شده است، دفترچه حذف اتصال قبلی JBL BAR 800 از فهرست آن دستگاه و اتصال دوباره را توضیح میدهد. فاصله اعلام‌شده برای بلوتوث کمتر از 10 متر است و تجهیزات ایجادکننده تداخل رادیویی نیز باید از ساندبار فاصله داشته باشید.

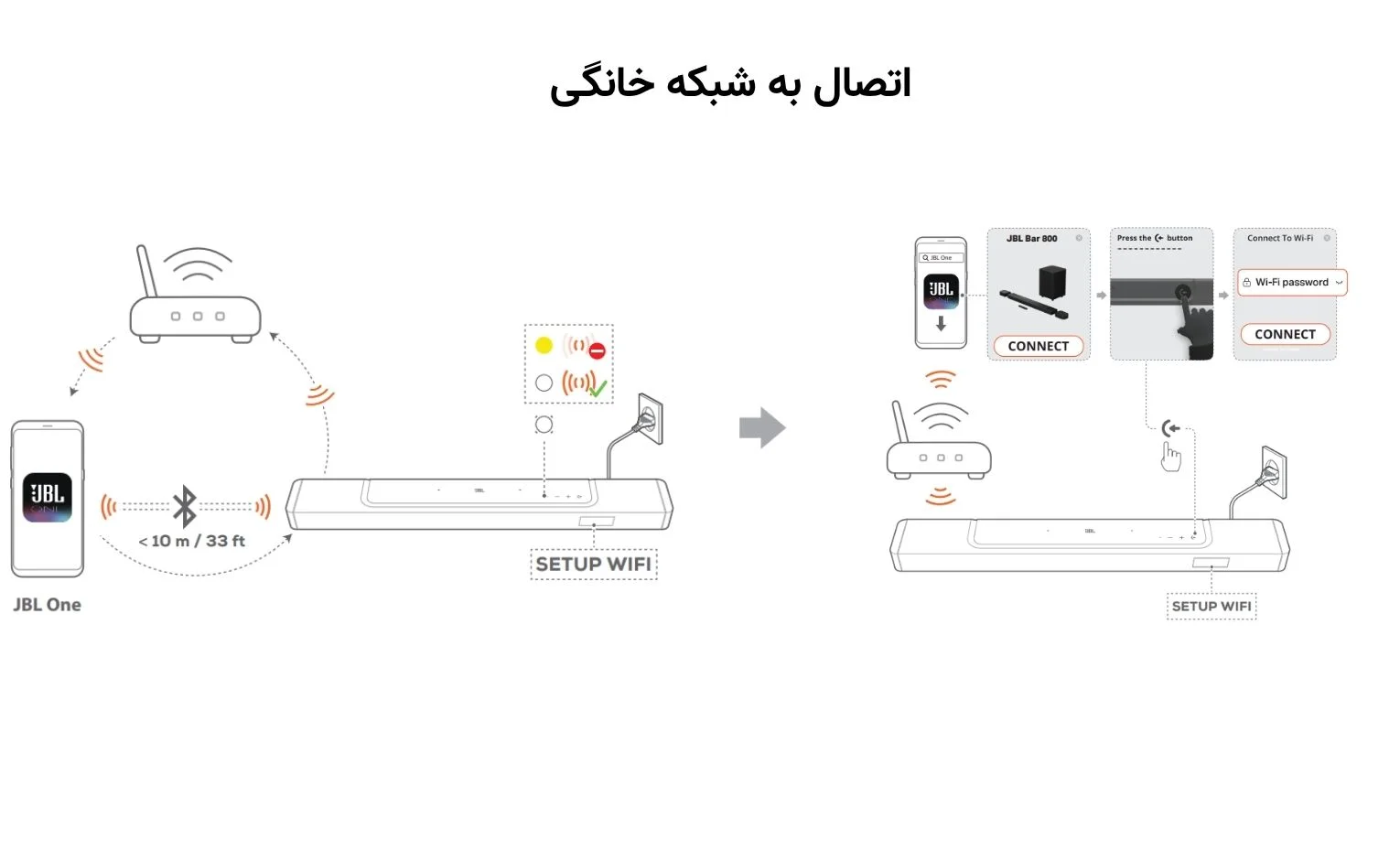

5.3. اتصال به شبکه خانگی
ساندبار از طریق وای‌فای یا کابل Ethernet به شبکه خانگی متصل میشود. در راه‌اندازی اولیه، اگر اتصال شبکه برقرار نشده باشد، پس از HELLO پیام SETUP WIFI ظاهر میشود. برای ورود دوباره به تنظیم وای‌فای، دکمه‌های + و − روی ساندبار را نگه دارید تا همین پیام دیده شود.
گوشی اندرویدی یا iOS را به وای‌فای خانه وصل کنید، JBL One را باز کنید و مراحل افزودن دستگاه را دنبال کنید. در شکل انتخاب Connect، تأیید دستگاه با دکمه Source و ورود رمز وای‌فای نمایش داده شده است.
در صورت نیاز میتوانید Ethernet را نیز به همان شبکه متصل کنید. نام‌گذاری ساندبار در JBL One و افزودن آن به Apple Home در iOS در دفترچه آمده است؛ دسترسی به سرویس‌های آنلاین و بعضی امکانات نیز به کشور و اشتراک مربوط بستگی دارد.
6. راه‌اندازی
6.1. اتصال اسپیکرهای عقب و ساب‌ووفر
ابتدا اتصال‌های تلویزیون و دستگاه‌های دیجیتال را کامل کنید و سپس ساندبار را با کابل همراه به برق بزنید. نمایشگر ابتدا LOAD و بعد HELLO را نشان میدهد.
ساب‌ووفر را نیز به برق وصل کنید. اسپیکرهای جداشونده را به دو طرف ساندبار متصل کنید یا دکمه پاور خودشان را بزنید تا دوباره متصل شوند. اتصال خودکار با سفید ثابت‌شدن نشانگر ساب‌ووفر و اسپیکرهای جداشونده تأیید میشود.
6.2. شارژ اسپیکرهای جداشونده
برای نخستین استفاده، دفترچه بیش از سه ساعت شارژ را توصیه میکند. با کم‌شدن شارژ، چراغ اسپیکر عقب قرمز چشمک می‌زند و پیام REAR SPKR LOW BATT روی ساندبار دیده میشود. تمام‌شدن باتری باعث قطع ارتباط بی‌سیم و نمایش DOCK REAR SPKR میشود.

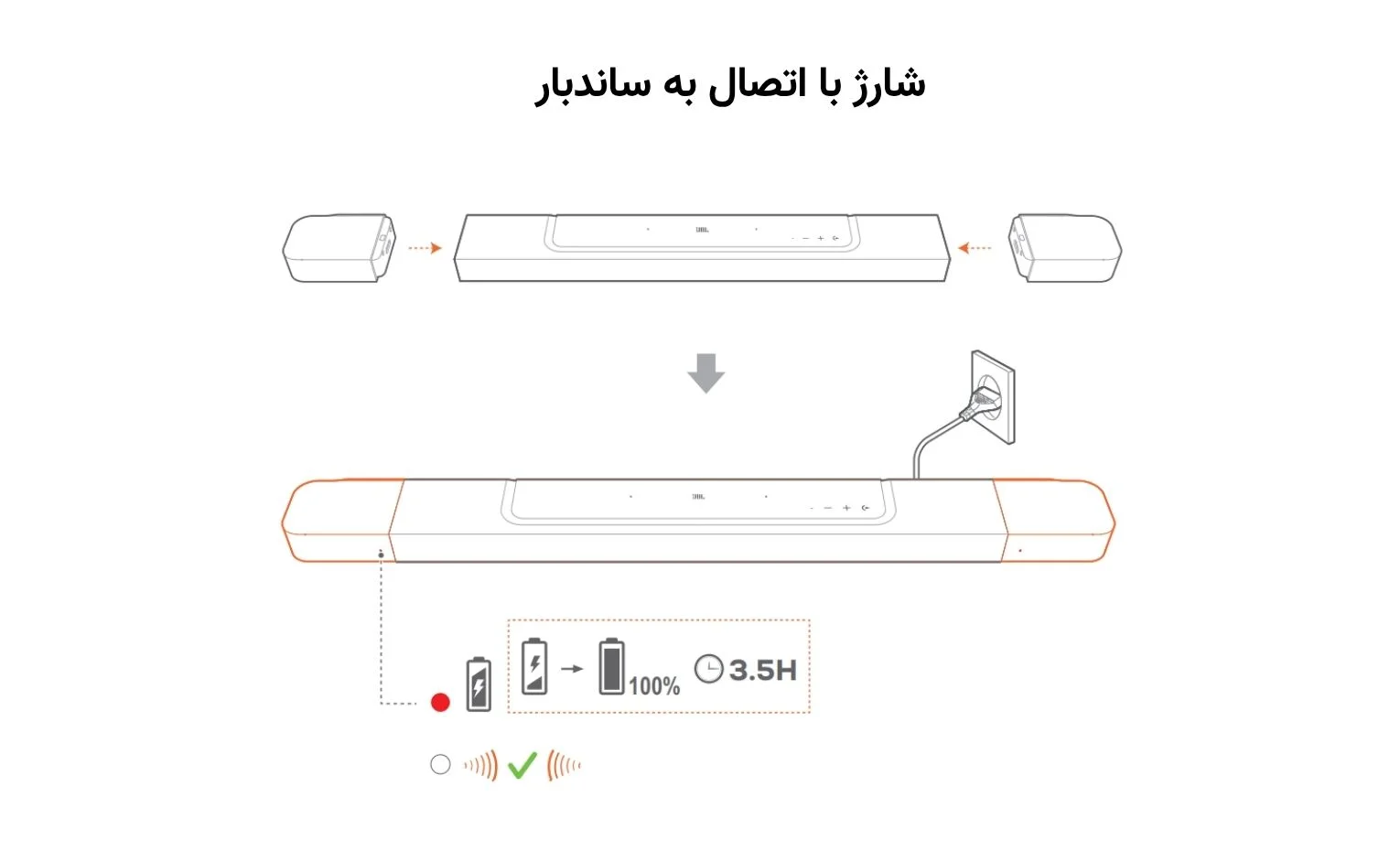

6.2.1. شارژ با اتصال به ساندبار
با قرارگرفتن اسپیکرهای جداشونده روی ساندبار، شارژ آغاز میشود. در حالت آماده‌به‌کار ساندبار، نشانگر قرمز هنگام شارژ روشن و پس از تکمیل شارژ خاموش میشود. زمان اعلام‌شده برای شارژ باتری خالی، حدود 3٫5 ساعت است.
6.2.2. شارژ با کابل USB
میتوانید هر اسپیکر جداشونده را با کابل USB-C به منبع برق وصل کنید. کابل USB-C جداگانه تهیه میشود و چراغ همان اسپیکر، وضعیت باتری و اتصال بی‌سیم را نشان میدهد. این درگاه در دفترچه برای شارژ معرفی شده است.
6.3. صدای سوراند سه‌بعدی

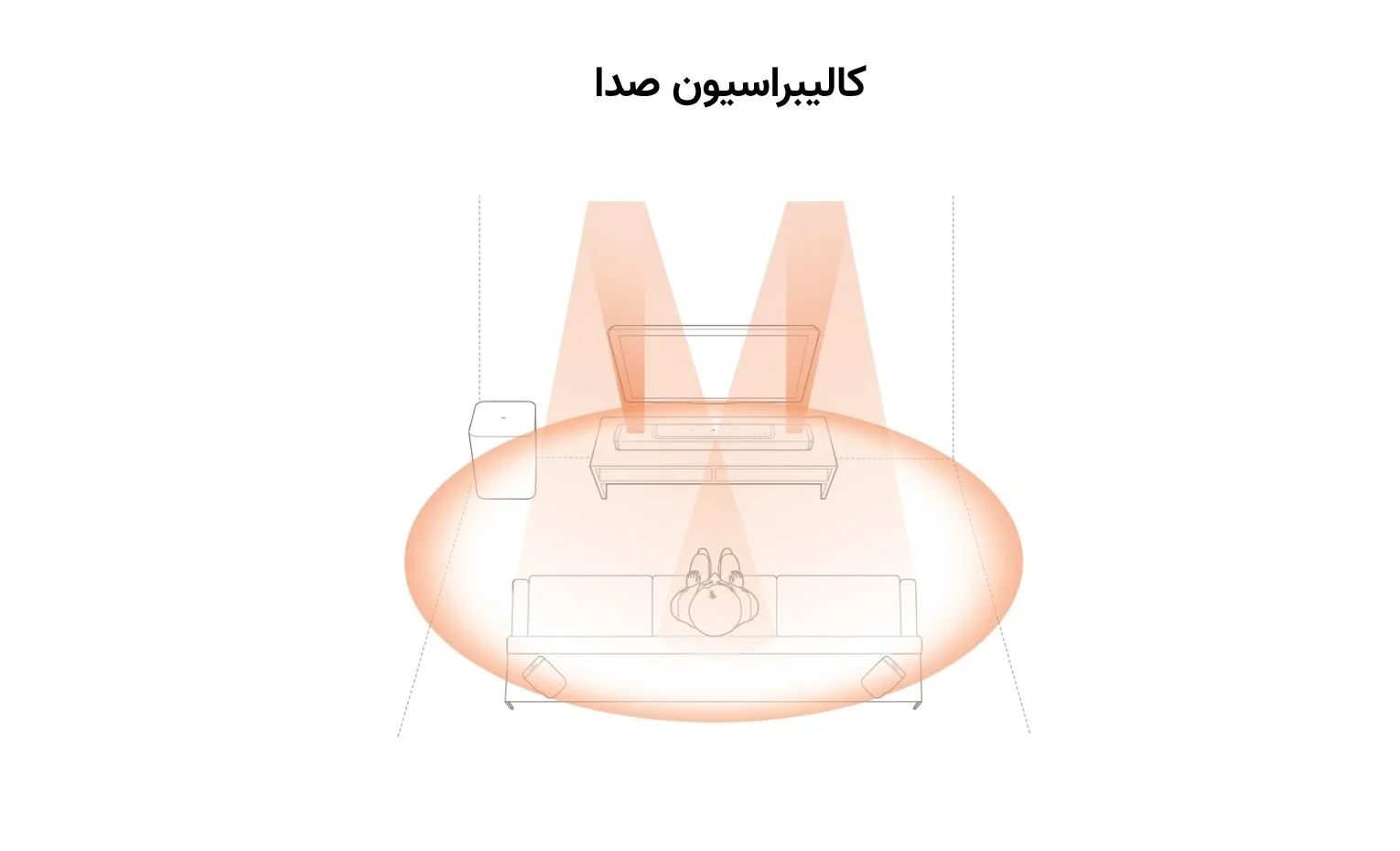

6.3.1. کالیبراسیون صدا
برای کالیبراسیون، اتاق باید ساکت باشد و میان ساندبار و اسپیکرهای عقب مانعی وجود نداشته باشد. اسپیکر L در سمت چپ و R در سمت راست قرار میگیرد. فرایند دفترچه دو مرحله مجزا دارد: تنظیم ناحیه شنیدن و تنظیم محل نهایی اسپیکرها.

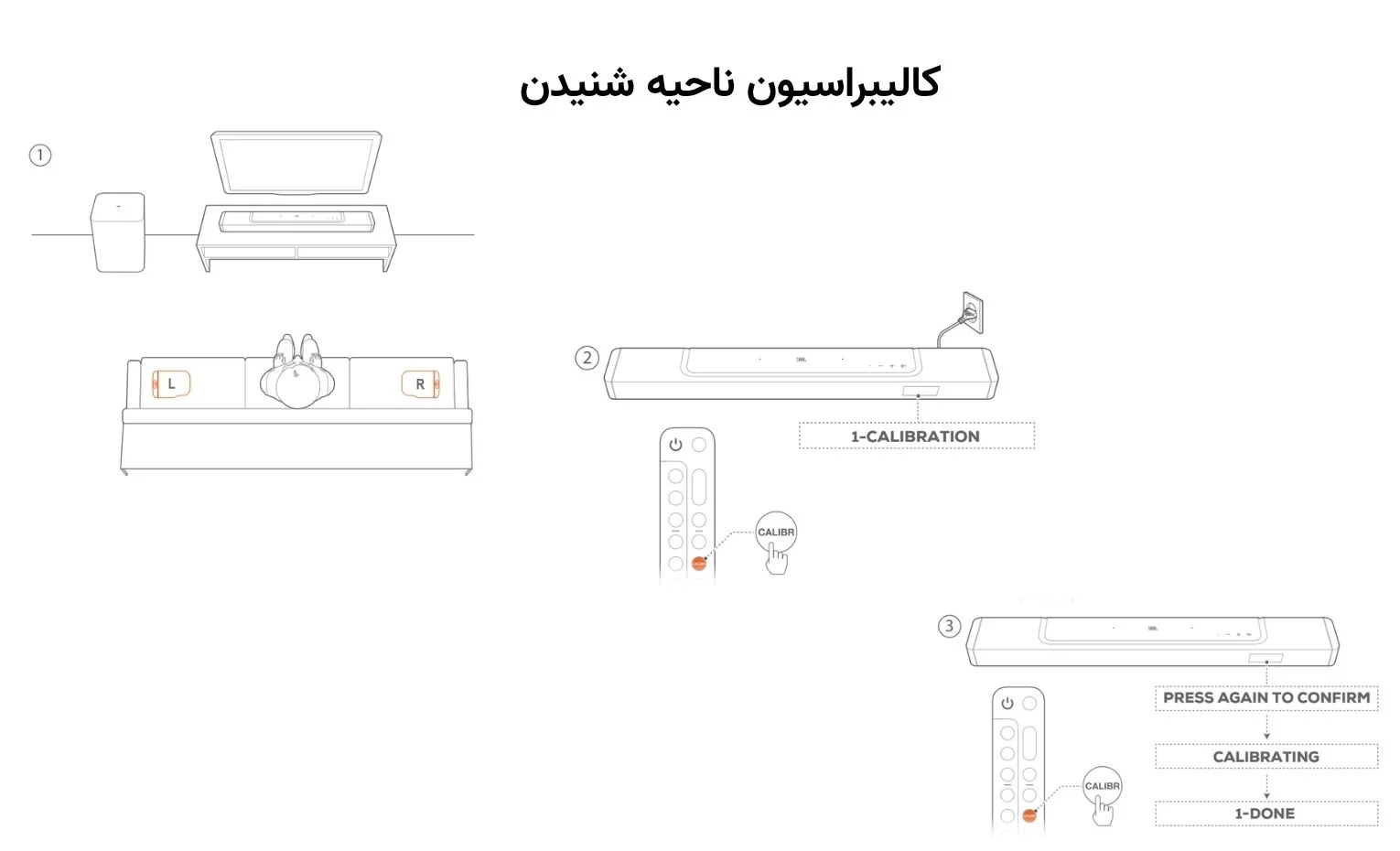

مرحله اول: کالیبراسیون ناحیه شنیدن
1. دو اسپیکر عقب را کنار محل نشستن قرار دهید و از اتصال آن‌ها به ساندبار مطمئن شوید.
2. دکمه CALIBR را بزنید تا 1-CALIBRATION نمایش داده شود.
3. پس از ظاهرشدن PRESS AGAIN TO CONFIRM، دوباره CALIBR را بزنید.
4. شمارش معکوس از پنج تا یک انجام میشود و صدای آزمایش پخش میشود. پیام CALIBRATING یعنی اندازه‌گیری در حال انجام است و 1-DONE پایان موفق مرحله اول را نشان میدهد.

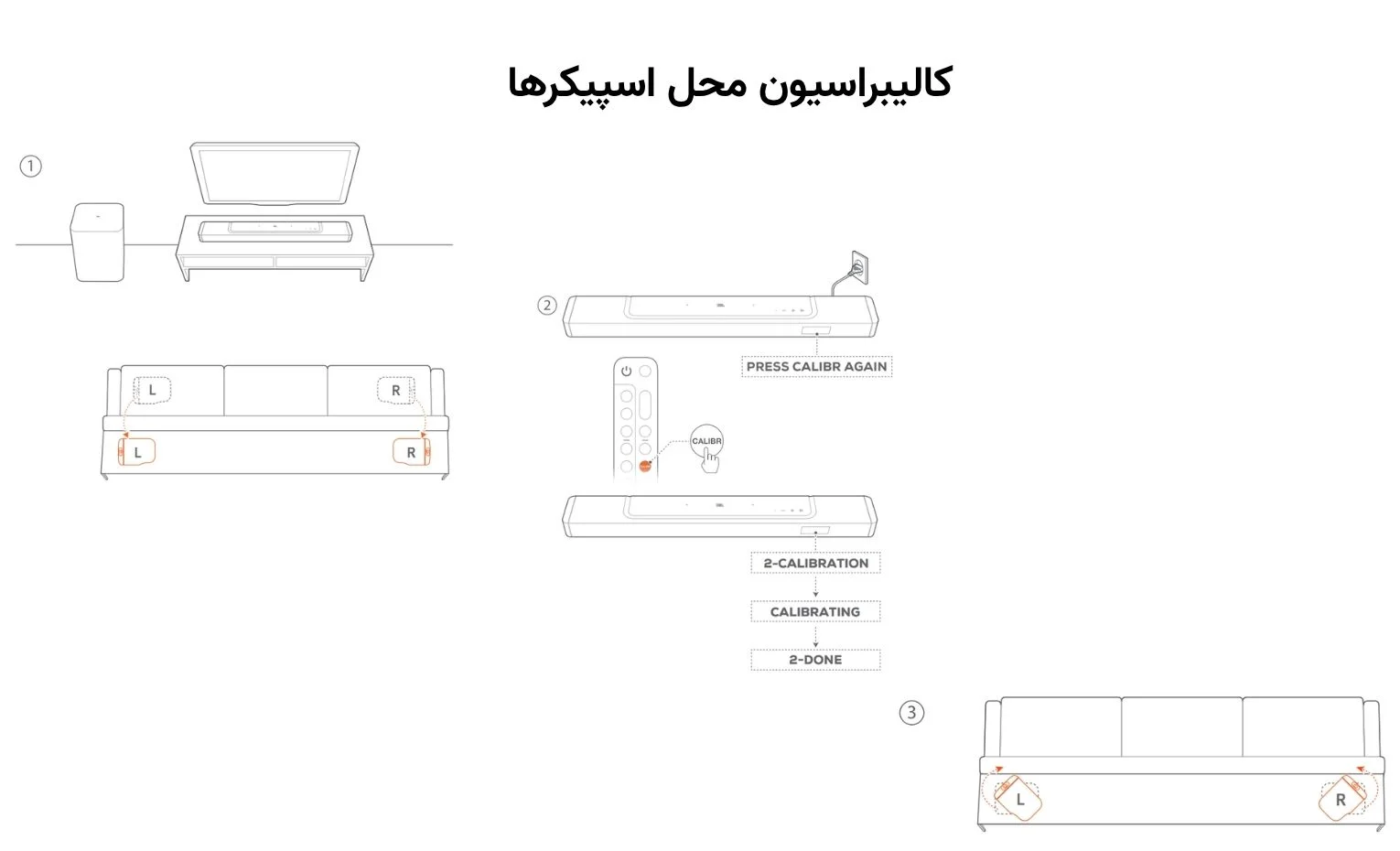

مرحله دوم: کالیبراسیون محل اسپیکرها
اسپیکرهای عقب را به محل نهایی منتقل کنید و دوباره CALIBR را بزنید. پیام 2-CALIBRATION، شمارش معکوس و صدای اندازه‌گیری تکرار میشوند. نمایش 2-DONE به معنی پایان موفق مرحله دوم است؛ شکل تصویر سپس چرخاندن اسپیکرها برای تنظیم جهت شنیدن را نشان میدهد. هنگام کالیبراسیون، فقط دکمه‌های پاور و CALIBR ریموت فعال می‌مانند.
6.3.2. تنظیم Dolby Atmos
پخش‌کننده یا دستگاه استریم را مطابق بخش 5.1 متصل کنید و محتوای مربوط را پخش کنید. با دکمه افکت Dolby Atmos روی ریموت، شدت افکت میان MID، HIGH و LOW تغییر میکند؛ حالت پیش‌فرض MID است. دفترچه در این بخش، افکت Atmos را برای محتوای صوتی Dolby در دسترس می‌داند.

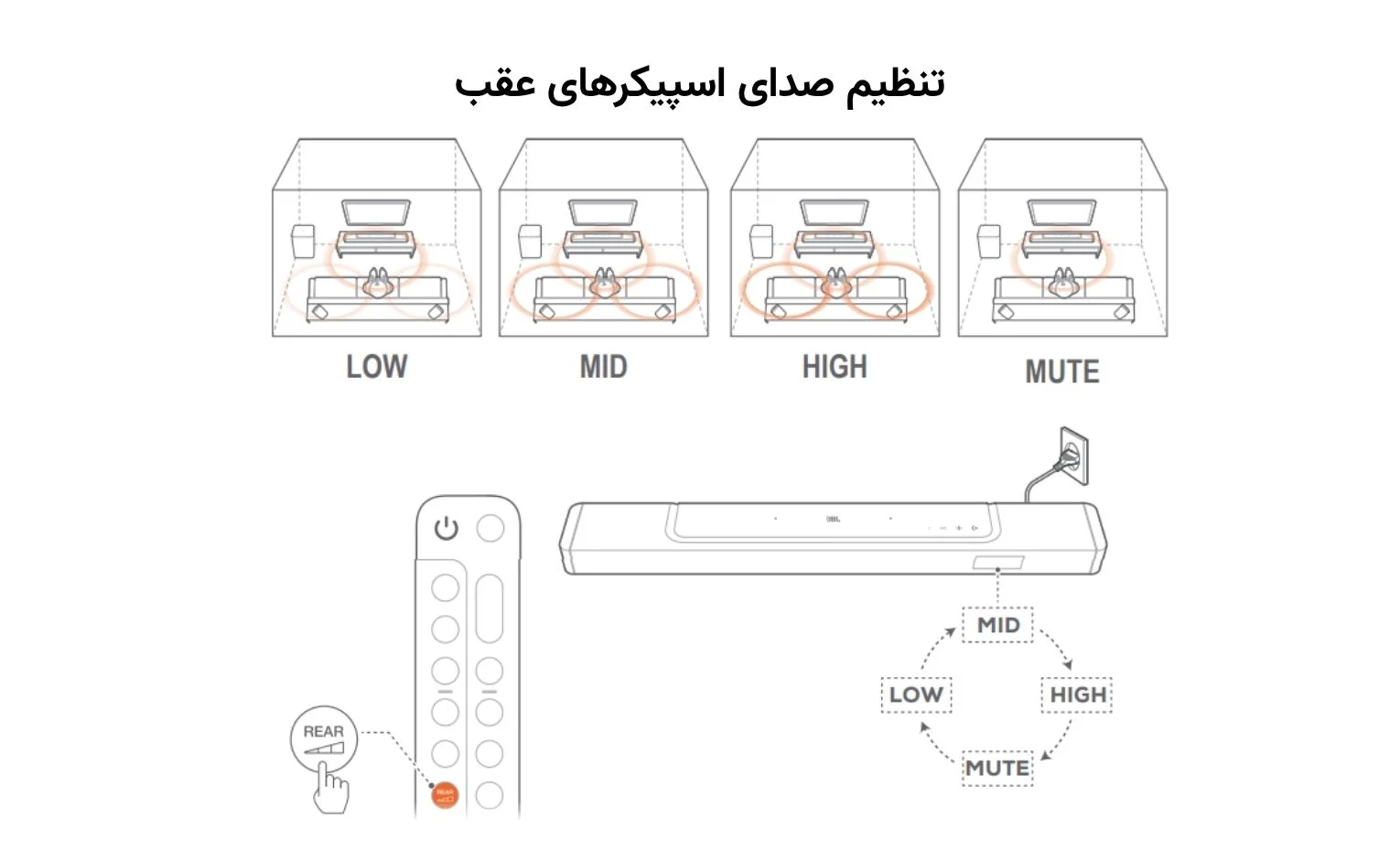

6.3.3. تنظیم صدای اسپیکرهای عقب
هر دو اسپیکر عقب باید از ساندبار جدا و به‌صورت بی‌سیم متصل باشید. با دکمه REAR، سطح صدا میان MID، HIGH، MUTE و LOW جابه‌جا میشود؛ حالت پیش‌فرض MID است.
اگر اسپیکرها روی ساندبار قرار داشته باشید، پیام UNDOCK REAR SPKR نمایش داده میشود؛ یعنی برای این تنظیم باید آن‌ها را جدا کنید.

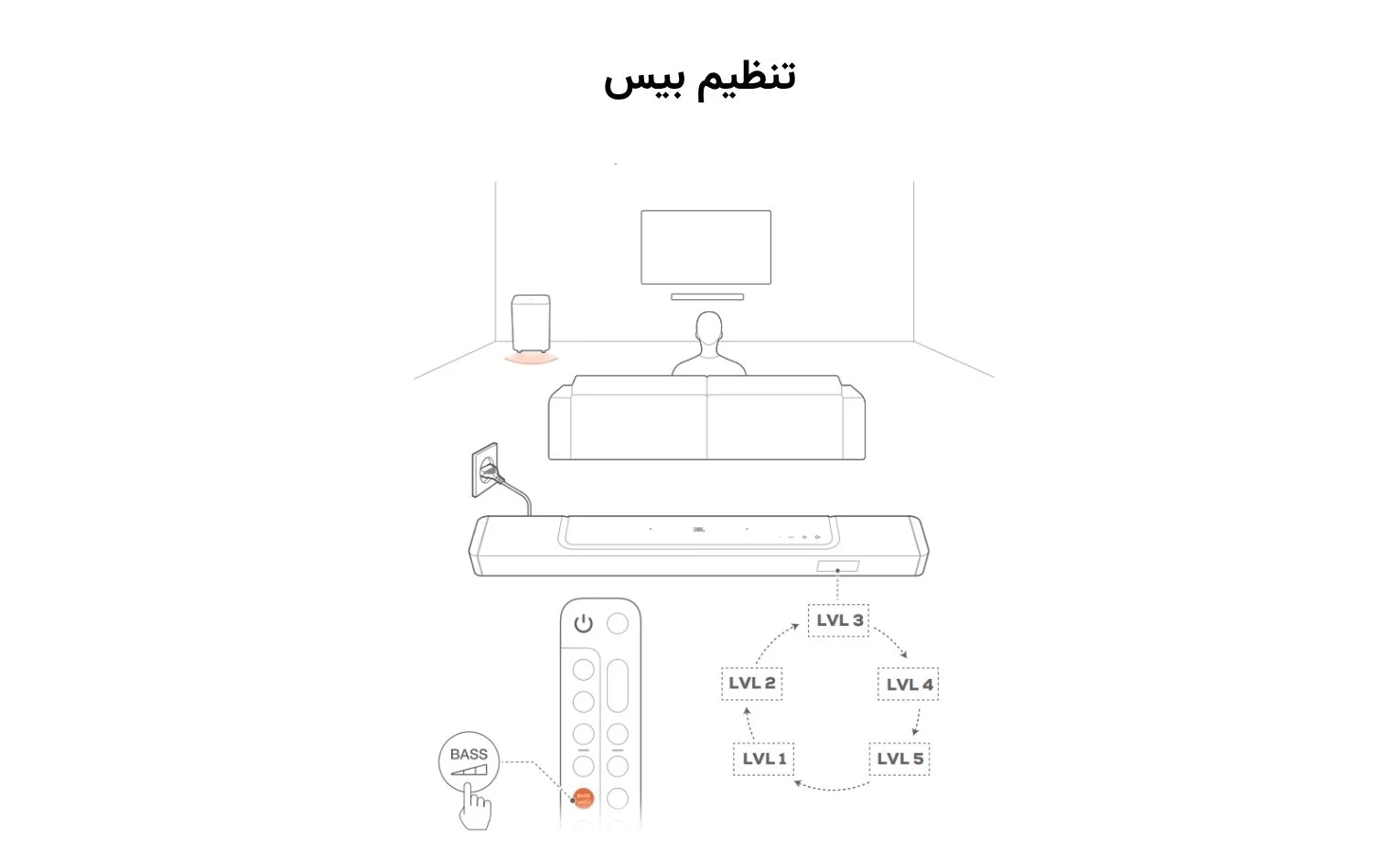

6.3.4. تنظیم بیس
دکمه BASS سطح بیس را از LVL1 تا LVL5 تغییر میدهد. مقدار پیش‌فرض LVL3 است. این کنترل با تنظیم REAR یا شدت افکت Dolby Atmos تفاوت دارد.
7. پخش صدا
7.1. روشن‌شدن، آماده‌به‌کار و بیدارشدن خودکار
7.1.1. روشن‌کردن
هر دکمه روی ساندبار یا پاور ریموت را فشار دهید. پیام HELLO ظاهر میشود و ساب‌ووفر و اسپیکرهای جداشونده دوباره به‌صورت خودکار متصل میشوند؛ چراغ سفید ثابت، اتصال را نشان میدهد.
7.1.2. آماده‌به‌کار خودکار
پس از بیش از 10 دقیقه بی‌کاری، ساندبار به آماده‌به‌کار میرود و STDBY نمایش داده میشود. ساب‌ووفر نیز به آماده‌به‌کار میرود و نشانگرش کهربایی میشود؛ نشانگر اتصال بی‌سیم اسپیکرهای جداشونده خاموش میشود. با روشن‌کردن مجدد، آخرین منبع انتخابی بازمی‌گردد.
7.1.3. بیدارشدن خودکار
دفترچه بیدارشدن خودکار را در شرایطی مانند روشن‌شدن تلویزیون متصل از طریق HDMI ARC، روشن‌شدن دستگاه دیجیتال در زنجیره HDMI توضیح‌داده‌شده و شروع پخش شبکه‌ای از JBL One، Chromecast، AirPlay یا Alexa بیان میکند. این رفتار را با انتخاب دستی منبع اشتباه نگیرید.

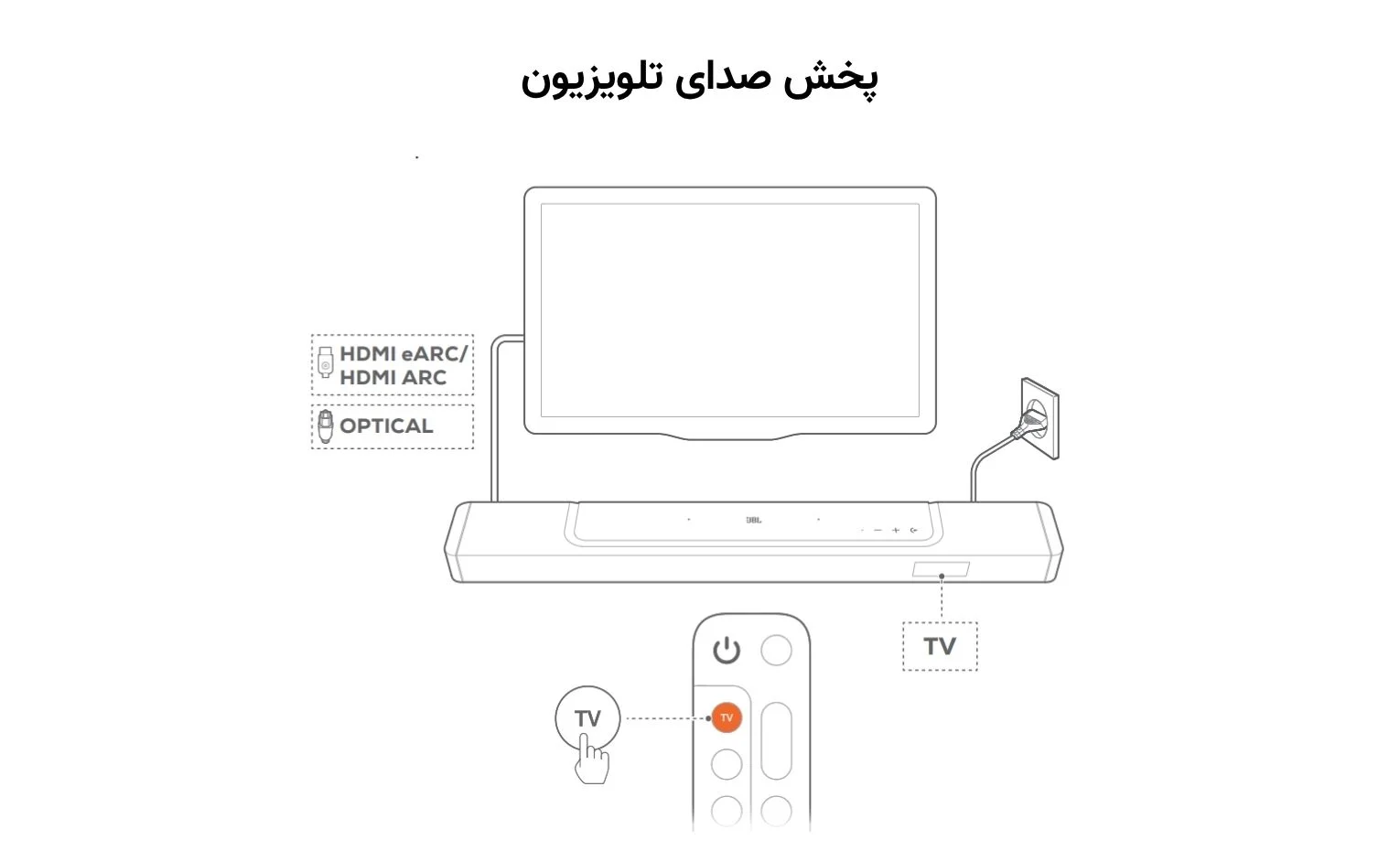

7.2. پخش صدای تلویزیون
در تنظیمات تلویزیون، خروجی مناسب برای اسپیکر خارجی را فعال و اسپیکرهای داخلی تلویزیون را بی‌صدا کنید. اتصال کابل را بررسی و سپس TV را روی ریموت ساندبار انتخاب کنید.
اگر HDMI و اپتیکال هر دو متصل باشید، HDMI برای دریافت صدای تلویزیون انتخاب میشود. TV نیز منبع پیش‌فرض کارخانه است.
7.2.1. تنظیم ریموت تلویزیون
از طریق HDMI-CEC: با پشتیبانی تلویزیون و فعال‌بودن HDMI-CEC، میتوانید ولوم، بی‌صداکردن و روشن‌کردن یا آماده‌به‌کار ساندبار را با ریموت تلویزیون کنترل کنید.
از طریق یادگیری مادون‌قرمز: دکمه‌های Source و + روی ساندبار را نگه دارید تا LEARNING ظاهر شود. ریموت تلویزیون را به سمت ساندبار بگیرید و با نمایش POWER، VOL+، VOL− یا MUTE، دکمه متناظر ریموت تلویزیون را بزنید. پیام DONE پایان یادگیری را نشان میدهد.
برای خروج بدون تکمیل، Source و + را نگه دارید تا EXIT LEARNING ظاهر شود. اگر 30 ثانیه اقدامی انجام نشود، حالت یادگیری خودکار پایان می‌یابد و آموخته‌های این فرایند کنار گذاشته میشوند.

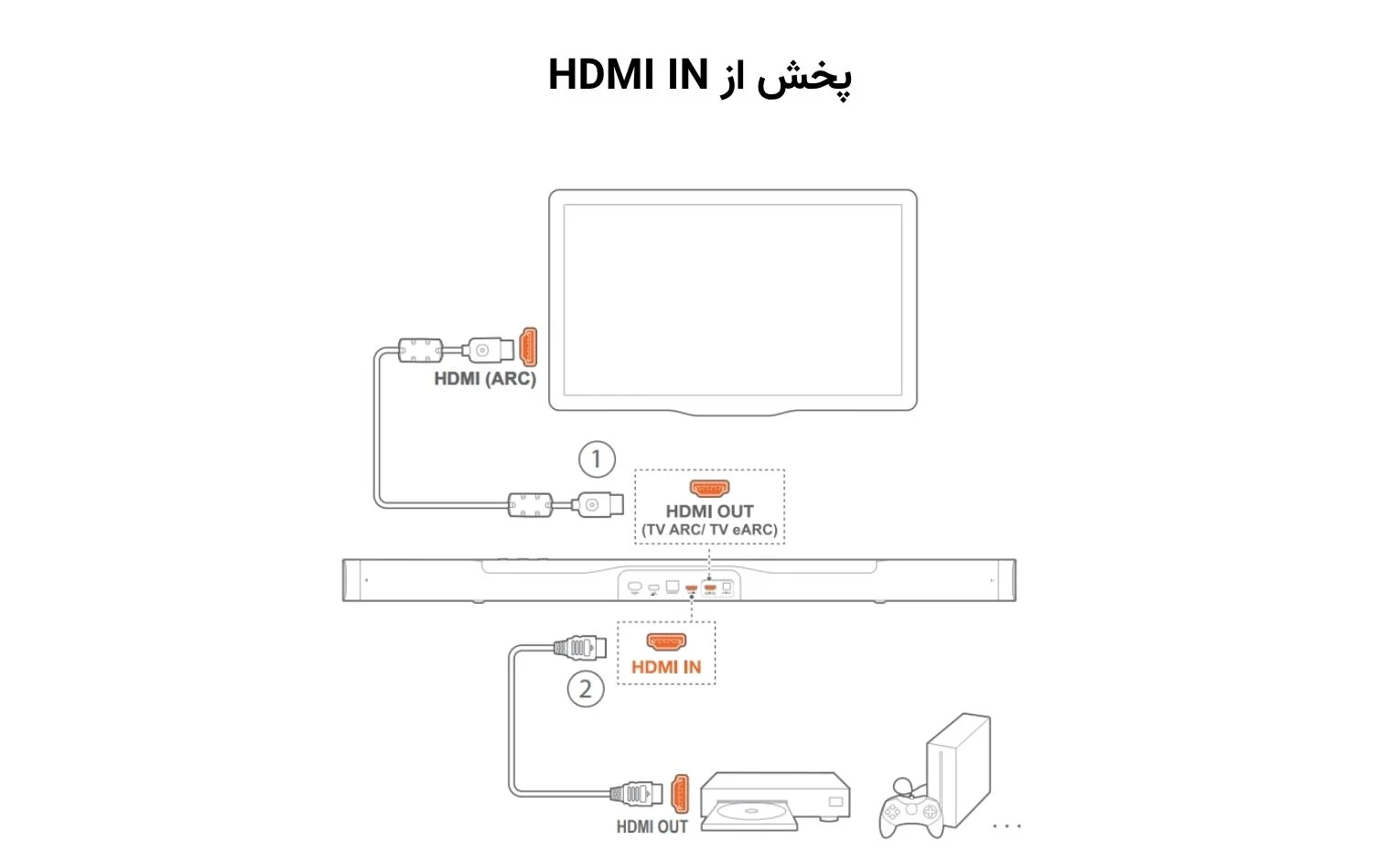

7.3. پخش از HDMI IN
پس از اتصال دستگاه دیجیتال به HDMI IN ساندبار، آن را روشن کنید. در شرایط HDMI-CEC توضیح‌داده‌شده، تلویزیون و ساندبار میتوانند از آماده‌به‌کار خارج و به ورودی مربوط منتقل شوند؛ برای انتخاب دستی، دکمه HDMI ریموت را بزنید.
دفترچه انتقال دستگاه‌ها به آماده‌به‌کار با خاموش‌کردن تلویزیون را نیز توضیح میدهد، اما سازگاری کامل با تمام تجهیزات HDMI-CEC را تضمین نمیکند.

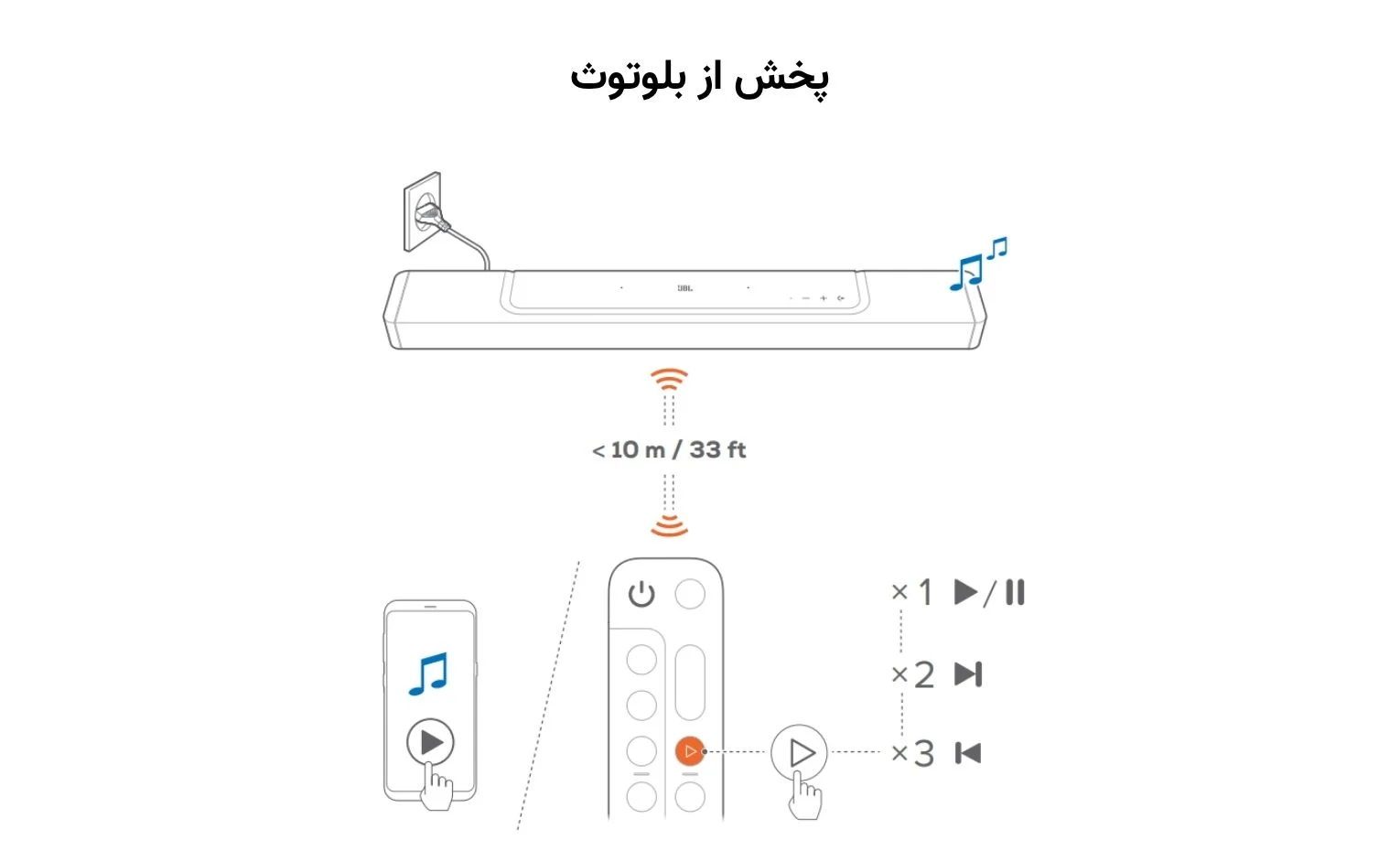

7.4. پخش از بلوتوث
پس از اتصال، منبع بلوتوث را انتخاب و پخش را روی گوشی یا دستگاه متصل آغاز کنید. ولوم از ساندبار، ریموت یا دستگاه بلوتوثی قابل تنظیم است. دکمه پخش ریموت نیز با یک، دو و سه فشار، به‌ترتیب توقف یا ادامه، قطعه بعد و قطعه قبل را کنترل میکند.

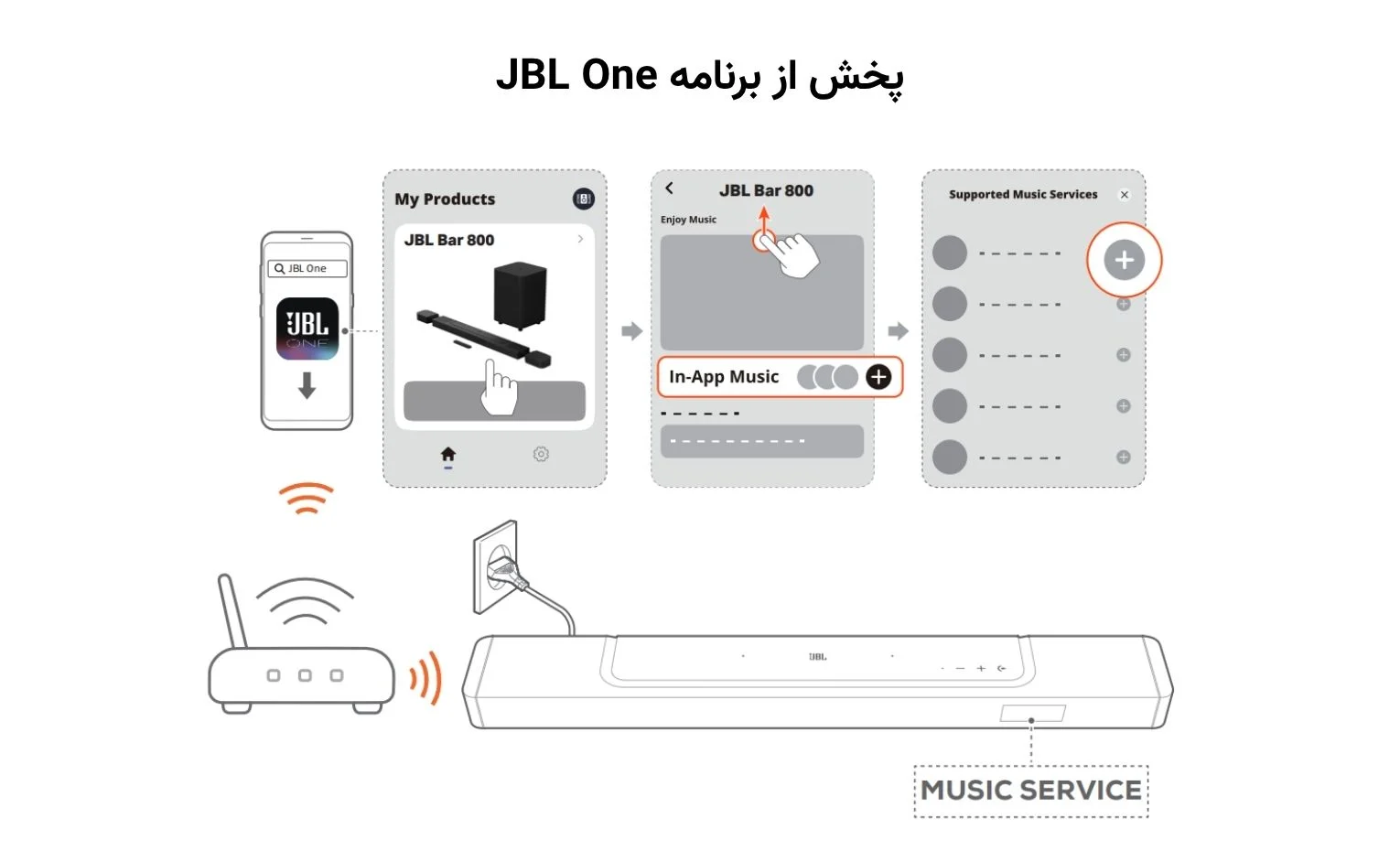

7.5. پخش از برنامه JBL One
ساندبار و گوشی باید به یک شبکه متصل باشید. در JBL One، سرویس موسیقی در دسترس را انتخاب و پخش را روی ساندبار آغاز کنید. برای خروج از این مسیر، منبع دیگری انتخاب کنید؛ بعضی سرویس‌ها ممکن است اشتراک جداگانه لازم داشته باشید.

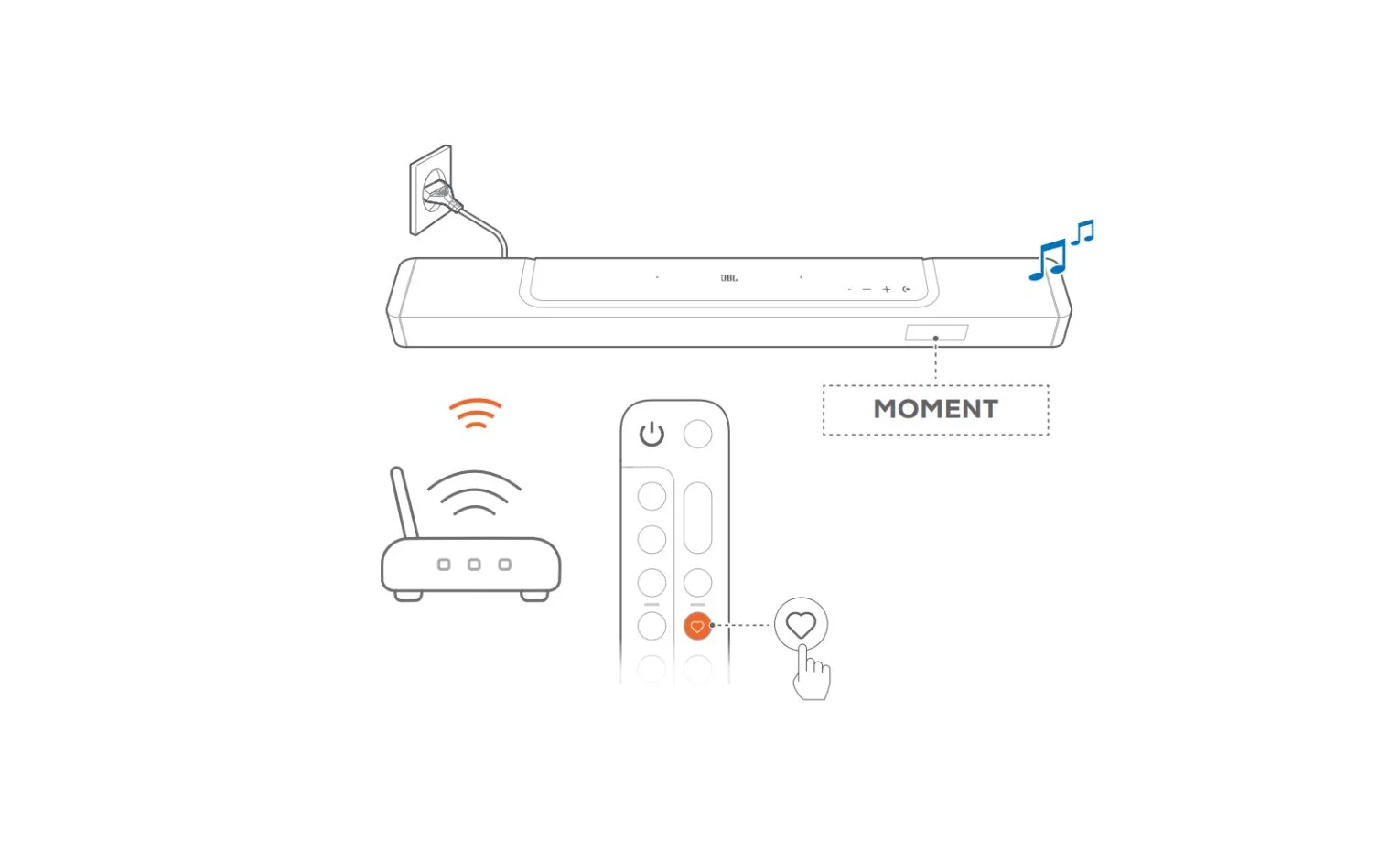

دکمه Moment: ابتدا در برنامه، قابلیت Moment را با فهرست پخش و تنظیمات دلخواه شخصی‌سازی کنید. سپس با دکمه دارای نماد قلب روی ریموت، همان تنظیمات و فهرست را فراخوانی کنید؛ نمایشگر پیام MOMENT را نشان میدهد.

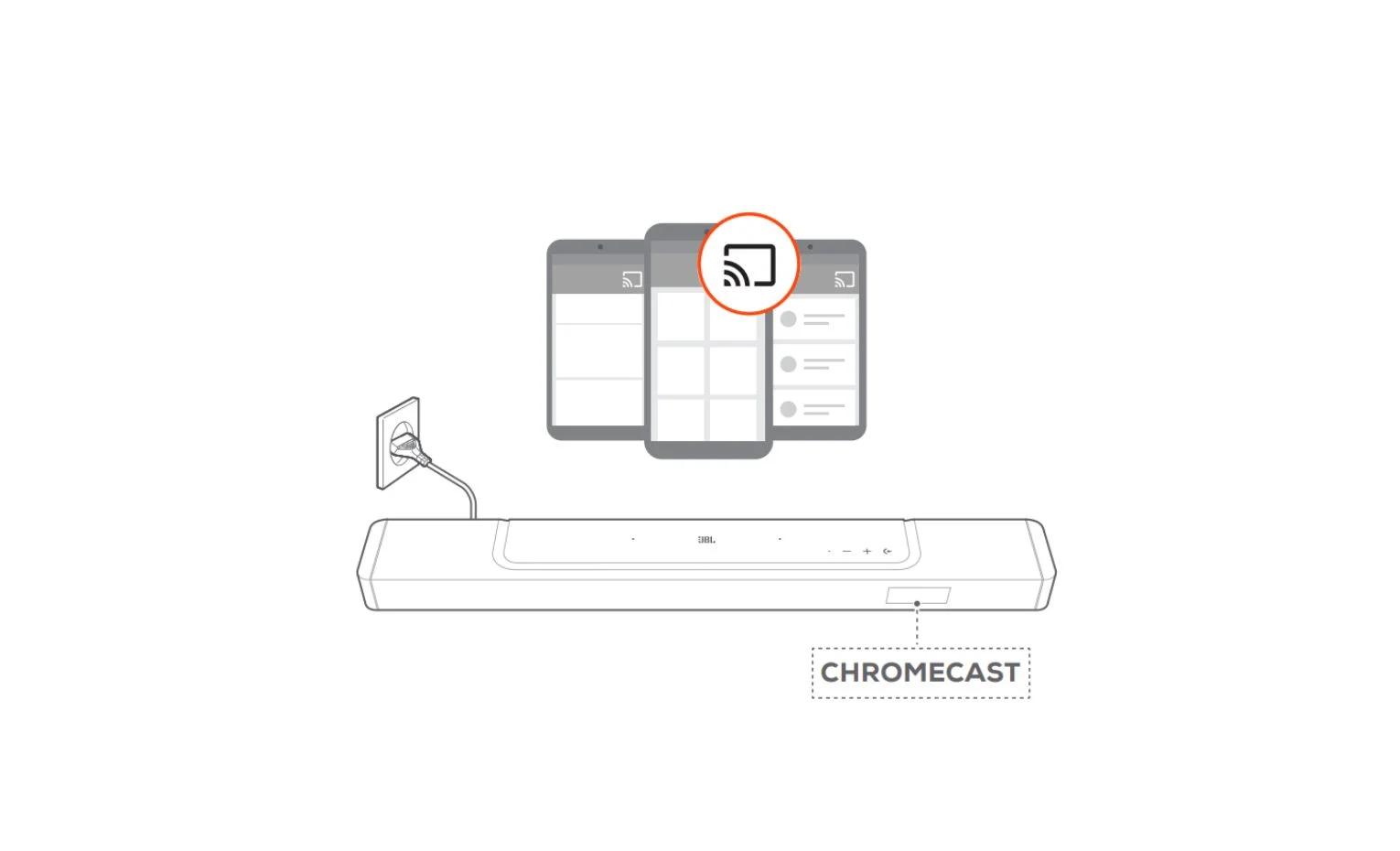

7.6. پخش از Chromecast built-in
ساندبار و گوشی باید روی شبکه مشترک باشید. در JBL One، سرویس Chromecast built-in را فعال کنید و سپس در برنامه‌ای که از Chromecast پشتیبانی میکند، موسیقی را پخش و از نماد Cast، ساندبار را انتخاب کنید. نمایشگر CHROMECAST را نشان میدهد.
7.7. پخش از AirPlay
دستگاه iOS و ساندبار را به یک شبکه متصل کنید. در Control Center، از بخش AirPlay ساندبار را انتخاب و سپس پخش صوت را آغاز کنید. با انتخاب منبع دیگر روی ساندبار، از این مسیر خارج می‌شوید.

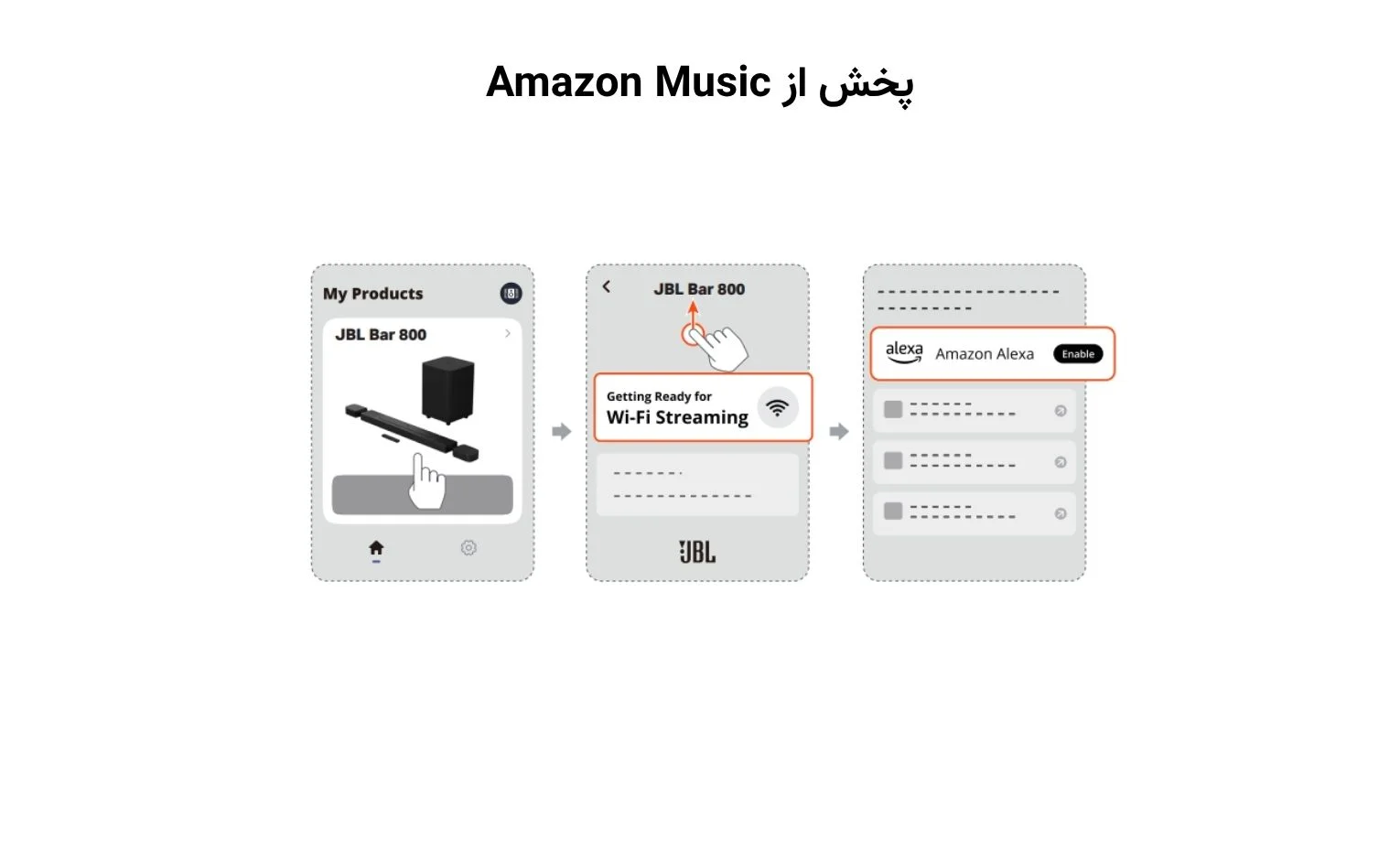

7.8. پخش از Amazon Music
ابتدا اتصال شبکه را برقرار کنید و در JBL One، سرویس Amazon Alexa را فعال کنید. سپس از برنامه Alexa یا Amazon Music پخش را دنبال کنید؛ حساب Alexa باید همان حسابی باشد که در JBL One فعال کرده‌اید.
دفترچه این قابلیت را برای استریم صوتی معرفی میکند، نه استریم ویدیو. همچنین شروع پخش از دستگاه دوم در مسیرهای Chromecast، AirPlay یا Alexa میتواند پخش دستگاه قبلی را متوقف کند. تغییر اتصال ساندبار میان وای‌فای و Ethernet هنگام AirPlay نیز ممکن است پخش را موقتاً متوقف کند.
7.9. پخش چنداتاقه
در این بخش، پخش یک موسیقی روی چند اسپیکر سازگار با Chromecast، AirPlay یا Alexa توضیح داده شده است. روش ساخت گروه به سرویس انتخابی بستگی دارد.
7.9.1. Chromecast built-in
در Google Home، اسپیکرهای سازگار را به شبکه مشترک اضافه، برای اتاق‌ها تعیین و گروه‌بندی کنید. سپس در برنامه دارای Chromecast، گروه را از نماد Cast انتخاب کنید. دفترچه استفاده از حساب گوگل یکسان را لازم می‌داند و با توجه به پهنای باند شبکه، پخش روی حداکثر شش اسپیکر سازگار را ذکر کرده است.
7.9.2. AirPlay
در Control Center دستگاه iOS، از بخش AirPlay چند اسپیکر متصل را انتخاب کنید و پخش موسیقی را از برنامه آغاز کنید.

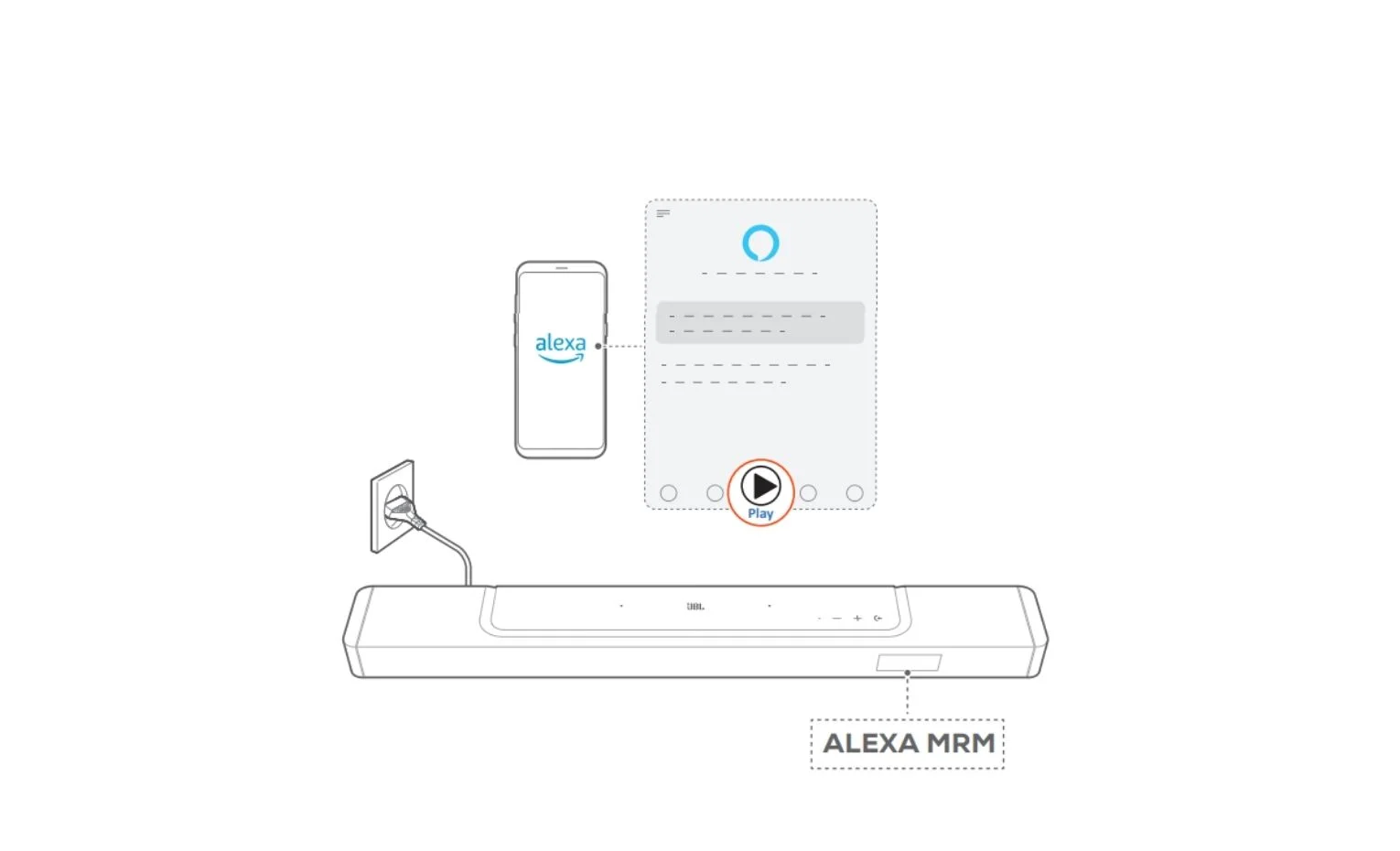

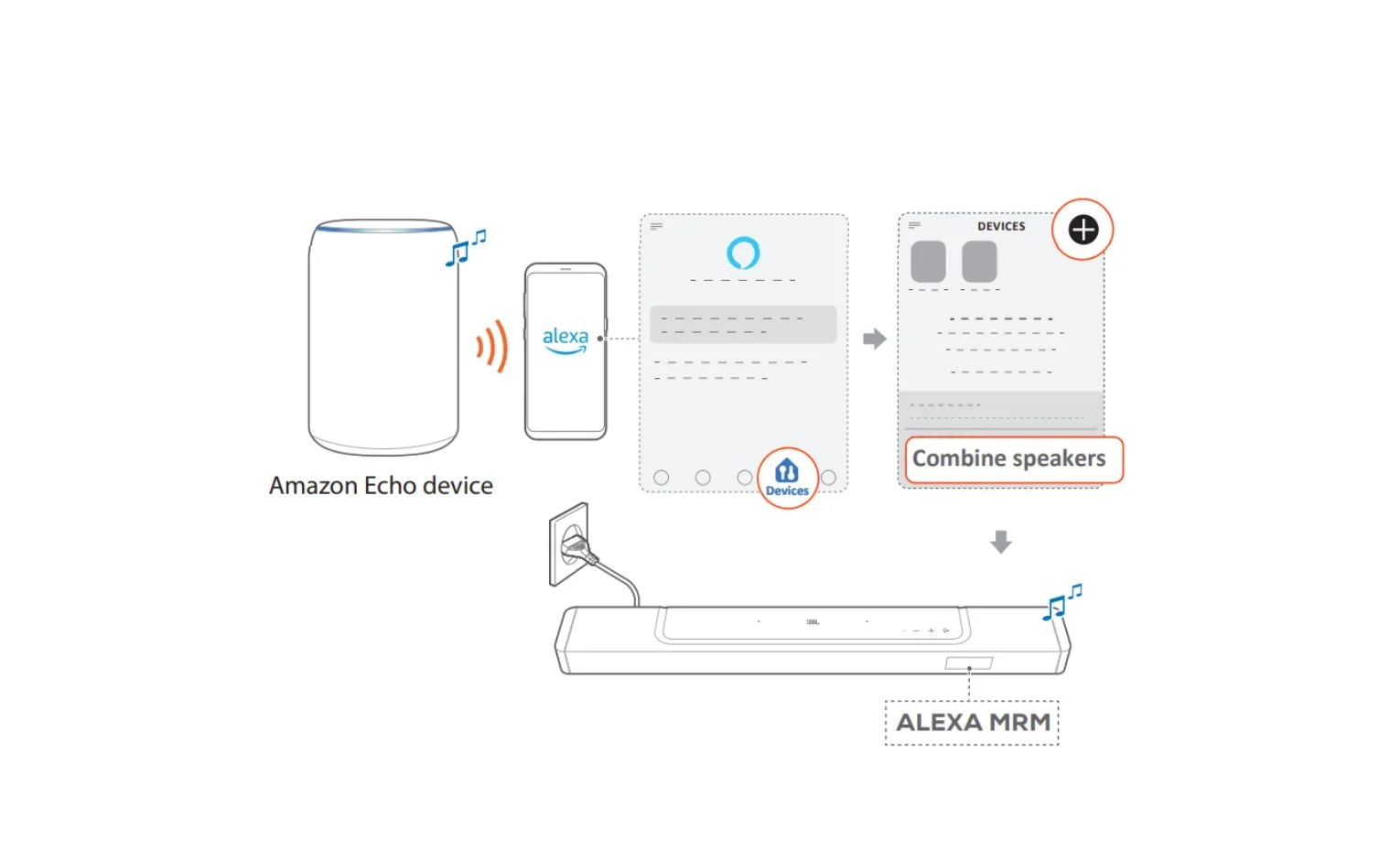

7.9.3. Alexa MRM
پس از فعال‌کردن Alexa در JBL One، در برنامه Amazon Alexa یک گروه Multi-room Music بسازید و ساندبار را به آن اضافه کنید. همه دستگاه‌ها باید به شبکه خانگی مشترک متصل و زیر همان حساب Alexa باشید.
8. تنظیمات صدا
8.1. هماهنگ‌کردن صدا و تصویر
روی ریموت، TV را بیش از سه ثانیه نگه دارید و سپس + را فشار دهید. با نمایش SYNC، ظرف پنج ثانیه از دکمه‌های + یا − ریموت برای تنظیم تأخیر صدا استفاده کنید. مقدار تنظیم روی نمایشگر دیده میشود و باید آن را با تصویر تطبیق دهید.
8.2. حالت Smart Mode
Smart Mode به‌صورت پیش‌فرض فعال است و تنظیمات EQ و JBL Surround Sound را برای افکت‌های صوتی اعمال میکند. دفترچه برای برنامه‌هایی مانند اخبار، حالت Standard را به‌عنوان راهی برای کاهش افکت‌ها توضیح میدهد.
برای غیرفعال‌کردن Smart Mode، Mute ریموت را بیش از سه ثانیه نگه دارید و سپس + را بزنید. پیام OFF SMART MODE نشان‌دهنده فعال‌شدن حالت Standard است. با روشن‌کردن بعدی ساندبار، Smart Mode دوباره خودکار فعال میشود.
9. بازگردانی تنظیمات کارخانه
بازنشانی، همه تنظیمات شخصی‌سازی‌شده ساندبار را حذف میکند. برای انجام آن، Source، + و − روی خود ساندبار را هم‌زمان بیش از پنج ثانیه نگه دارید. پیام RESET ظاهر میشود و دستگاه دوباره راه‌اندازی میشود. این فرمان را با نگه‌داشتن دو دکمه + و − برای تنظیم وای‌فای اشتباه نگیرید.

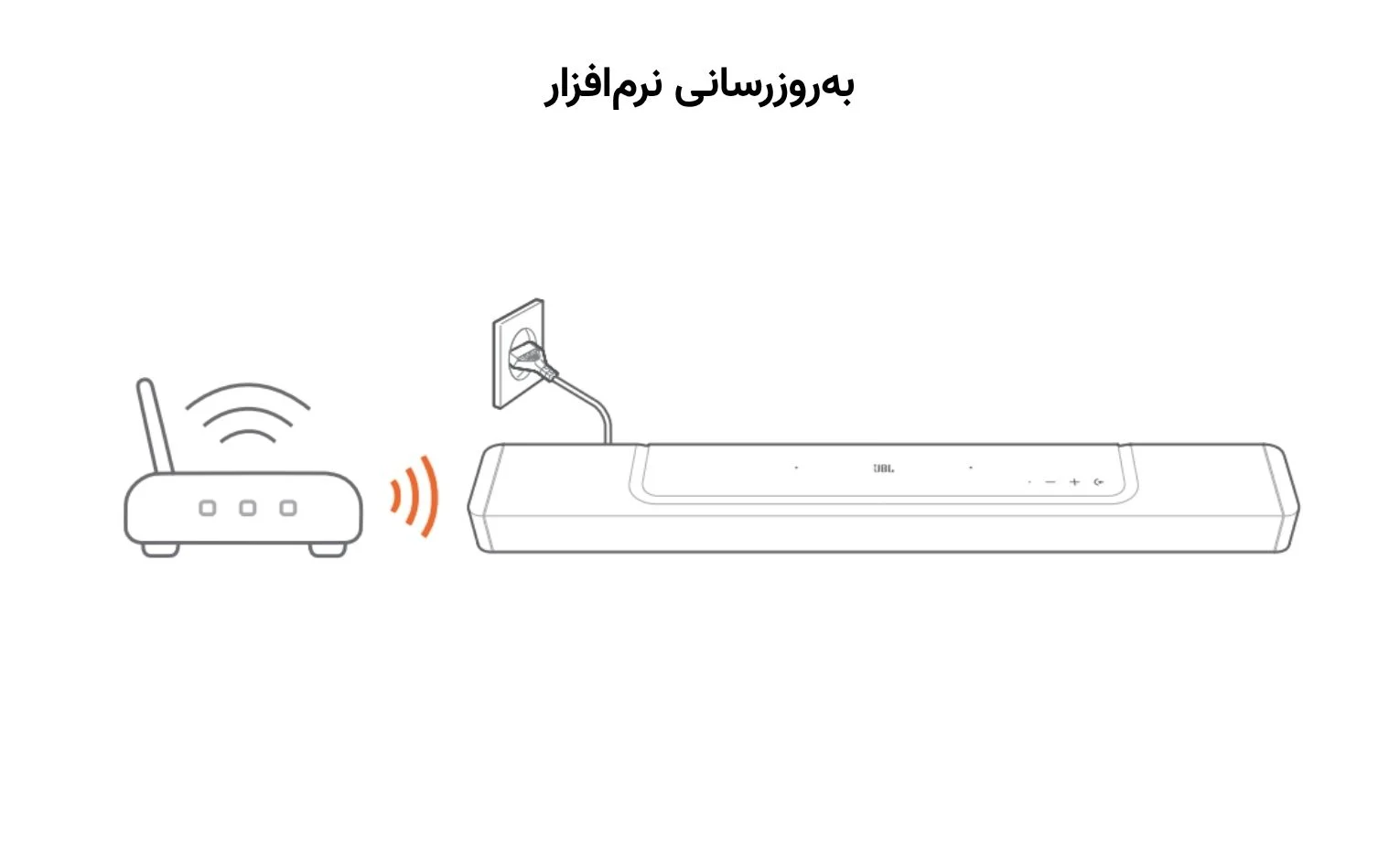

10. به‌روزرسانی نرم‌افزار
ساندبار را به شبکه خانگی متصل کنید. مطابق دفترچه، اگر به‌روزرسانی آنلاین موجود باشد، فرایند به‌صورت خودکار انجام میشود. WAIT به معنی در حال انجام بودن به‌روزرسانی و DONE نشانه پایان آن است.
به‌روزرسانی دو اسپیکر جداشونده نیز وقتی به ساندبار متصل باشید یا روی آن قرار گرفته باشید، با مجموعه هماهنگ میشود.

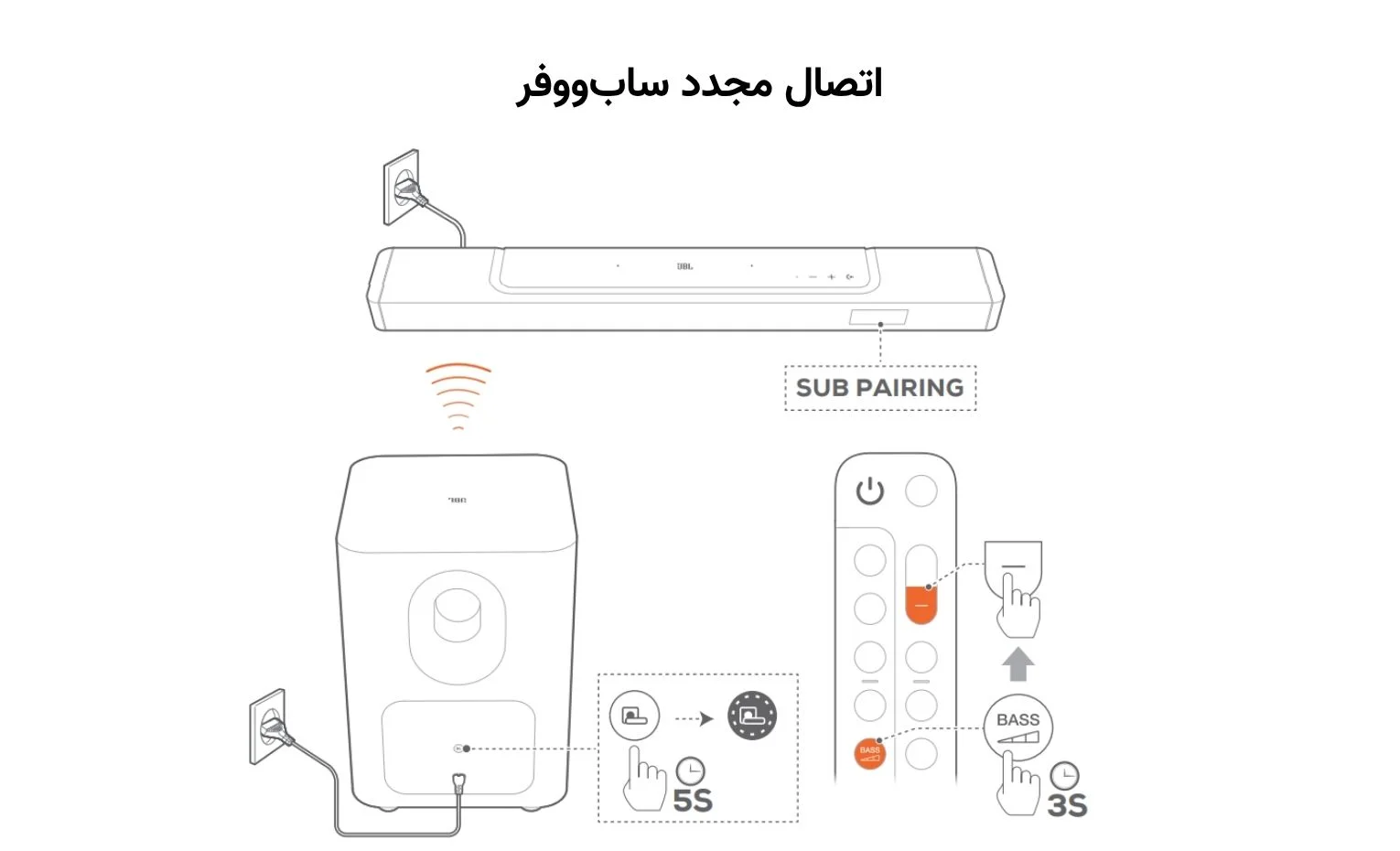

11. اتصال مجدد ساب‌ووفر
ساب‌ووفر و ساندبار در کارخانه متصل شده‌اند و معمولاً پس از روشن‌شدن خودکار متصل میشوند. اگر اتصال دوباره لازم شد، مراحل تصویر را دنبال کنید:
1. دکمه اتصال پشت ساب‌ووفر را نگه دارید تا چراغ سفید سریع چشمک بزند؛ در شکل، مدت پنج ثانیه نشان داده شده است.
2. روی ریموت، BASS را بیش از سه ثانیه نگه دارید و سپس دکمه کاهش صدا، یعنی −، را بزنید.
3. پیام SUB PAIRING آغاز فرایند و SUB PAIRED اتصال موفق را نشان میدهد.
اگر ظرف سه دقیقه اتصال کامل نشود، ساب‌ووفر از این حالت خارج میشود. برای تلاش دوباره، دکمه اتصال آن را بزنید.
12. مشخصات محصول
مشخصات عمومی و صوتی
| مشخصه | مقدار درج‌شده در دفترچه |
|---|---|
| ساختار سیستم | 5٫1٫2 کانال |
| برق ورودی | 100 تا 240 ولت AC، فرکانس 50/60 هرتز |
| مجموع توان خروجی | حداکثر 720 وات در THD برابر 1 درصد |
| توان واحد اصلی | حداکثر 340 وات در THD برابر 1 درصد |
| توان اسپیکرهای عقب | دو خروجی 40 واتی در THD برابر 1 درصد |
| توان ساب‌ووفر | حداکثر 300 وات در THD برابر 1 درصد |
| درایورهای واحد اصلی | سه درایور 46×90 میلی‌متری، سه توییتر 20 میلی‌متری و دو درایور رو به بالای 70 میلی‌متری |
| درایور هر اسپیکر عقب | یک درایور 46×90 میلی‌متری |
| درایور ساب‌ووفر | 10 اینچ؛ در دفترچه 260 میلی‌متر درج شده است |
| مصرف آماده‌به‌کار شبکه‌ای | کمتر از 2 وات |
| دمای کار | صفر تا 45 درجه سانتی‌گراد |
| باتری اسپیکر جداشونده | 3٫635 ولت، 3283 میلی‌آمپرساعت |
| پخش اسپیکرهای جداشونده | تا 10 ساعت، وابسته به محتوا و ولوم |
| پاسخ فرکانسی مجموعه | 35 هرتز تا 20 کیلوهرتز با معیار منفی 6 دسی‌بل |
عدد 720 وات در این دفترچه با عنوان حداکثر توان خروجی و شرط THD یک درصد آمده است؛ آن را بدون همین توضیح به عنوان دیگری تبدیل نکنید.
مشخصات HDMI، USB و ارتباط بی‌سیم
یک ورودی HDMI و یک خروجی HDMI دارای eARC وجود دارد. ورژن HDCP برابر 2٫3 است و عبور تصویر HDR10 و Dolby Vision ذکر شده است.
در بخش USB، پخش MP3 فقط برای ورژن آمریکا اعلام شده؛ درگاه Type-A با مشخصات 5 ولت و 0٫5 آمپر، نرخ نمونه‌برداری 16 تا 48 کیلوهرتز و بیت‌ریت 80 تا 320 کیلوبیت‌برثانیه در جدول آمده است.
ورژن بلوتوث 5٫3 با پروفایل‌های A2DP 1.2 و AVRCP 1.5 ثبت شده است. شبکه وای‌فای نیز استانداردهای IEEE 802.11 a/b/g/n/ac/ax را در باندهای 2٫4 و 5 گیگاهرتز پوشش میدهد؛ جزئیات فرکانس و توان فرستنده‌ها در صفحات 23 و 24 دفترچه درج شده‌اند.
ابعاد و وزن
ترتیب ابعاد جدول، عرض × ارتفاع × عمق است:
| بخش | ابعاد | وزن |
|---|---|---|
| ساندبار با اسپیکرهای متصل | 1174 × 56 × 120 میلی‌متر | وزن جداگانه اجزا در ردیف‌های بعد آمده است |
| واحد اصلی ساندبار | 884 × 56 × 120 میلی‌متر | 3٫4 کیلوگرم |
| هر اسپیکر جداشونده | 145 × 56 × 120 میلی‌متر | 0٫65 کیلوگرم |
| ساب‌ووفر | 305 × 440٫4 × 305 میلی‌متر | 10 کیلوگرم |
| بسته‌بندی | 1000 × 375 × 475 میلی‌متر | 18٫9 کیلوگرم |
برای جانمایی، ابعاد واحد اصلی را با عرض کل مجموعه در حالت متصل اشتباه نگیرید.
13. عیب‌یابی
دفترچه تأکید میکند که کاربر نباید شخصاً دستگاه را تعمیر کند. بررسی‌های زیر برای مشخص‌کردن مشکل پیش از درخواست خدمات هستند.
مشکلات سیستم
اگر دستگاه روشن نمیشود، اتصال کابل به پریز و ورودی برق ساندبار را بررسی کنید. اگر ساندبار به فشار دکمه‌ها پاسخ نمیدهد، راهکار ذکرشده در دفترچه بازگردانی تنظیمات کارخانه مطابق بخش 9 است.
مشکلات صدا
اگر صدایی شنیده نمیشود، حالت Mute، منبع انتخاب‌شده و اتصال درست کابل‌ها را بررسی کنید. دفترچه بازنشانی را نیز در مسیر عیب‌یابی آورده است. برای صدای تکراری یا اکو، اسپیکرهای داخلی تلویزیون را بی‌صدا یا غیرفعال کنید و برای ناهماهنگی صدا و تصویر، تنظیم Audio Sync بخش 8.1 را دنبال کنید.
اگر افکت ارتفاعی Dolby Atmos شنیده نمیشود و تلویزیون فقط ARC دارد، دفترچه اتصال مستقیم دستگاه دیجیتال به HDMI IN ساندبار را یادآوری میکند. طبق همین ورژن دفترچه، Dolby Atmos در پخش بلوتوثی و پخش از برنامه‌های Cast مبتنی بر Chromecast، AirPlay یا Alexa پشتیبانی نمیشود؛ برای این بررسی، محتوای مربوط را از مسیر TV یا HDMI پخش کنید.
مشکلات بلوتوث
برای وصل‌نشدن، روشن‌بودن بلوتوث منبع و اتصال احتمالی ساندبار به دستگاه دیگری را بررسی کنید. در صورت وجود اتصال قبلی، مطابق بخش 5.2.3 دوباره وارد حالت اتصال شوید، اتصال ذخیره‌شده را از دستگاه منبع حذف و فرایند را تکرار کنید. برای قطع‌و‌وصل یا کیفیت ضعیف نیز منبع را نزدیک‌تر و موانع میان آن و ساندبار را کمتر کنید.
مشکلات وای‌فای
روشن‌بودن وای‌فای و مودم، نام شبکه، رمز عبور و قرارداشتن دستگاه در محدوده را بررسی کنید. دفترچه تنظیم امنیت روتر روی WPA2 یا Auto و اتصال گوشی و ساندبار به یک شبکه محلی را ذکر میکند. برای شروع دوباره تنظیم، + و − روی ساندبار را نگه دارید تا SETUP WIFI ظاهر شود.
مشکلات پخش شبکه‌ای
اگر AirPlay ساندبار را پیدا نمیکند، نرم‌افزار دستگاه اپل و اتصال به شبکه مشترک را بررسی کنید. در این ورژن دفترچه، iOS 13.4 و جدیدتر، macOS 10.15.4 و جدیدتر و tvOS 14.3 در توضیحات سازگاری نام برده شده‌اند. برای کامپیوتر ویندوزی دارای iTunes، مسیر بلوتوث نیز ذکر شده است.
اگر هنگام تغییر منبع به Chromecast، AirPlay یا Alexa پخش روان نیست، پوشش و ترافیک شبکه را بررسی کنید. اگر پس از رفتن از بلوتوث به TV/HDMI IN و بازگشت، موسیقی ادامه پیدا نمیکند، پخش را دوباره از خود دستگاه بلوتوثی آغاز کنید.
برای وضعیت Offline در Alexa یا مشکل مرتبط با Alexa MRM، راهکار ذکرشده در دفترچه بازگردانی تنظیمات کارخانه است؛ توجه داشته باشید که این اقدام تنظیمات شخصی دستگاه را پاک میکند.
مشکلات ریموت
باتری‌های ریموت را بررسی و در صورت تخلیه تعویض کنید. فاصله و زاویه ریموت نسبت به واحد اصلی را کاهش دهید. اگر یادگیری ریموت تلویزیون کامل نمیشود، مطمئن شوید ریموت مادون‌قرمز است؛ یادگیری IR برای ریموت بلوتوثی تلویزیون پشتیبانی نمیشود.
مشکل ورود به آماده‌به‌کار کم‌مصرف
برای حالتی که ساندبار پس از تکمیل شارژ اسپیکرهای جداشونده وارد آماده‌به‌کار کم‌مصرف نمیشود، دفترچه نگه‌داشتن پاور ریموت تا نمایش CEC 1 و سپس نگه‌داشتن دوباره آن تا نمایش CEC 2 را توضیح میدهد. برای خروج از این حالت، کابل برق را جدا و دوباره وصل کنید.
کلام آخر
برای راه‌اندازی JBL Bar 800، مسیر اتصال تلویزیون، شارژ و اتصال اسپیکرهای عقب و کالیبراسیون دومرحله‌ای را به‌ترتیب بررسی کنید. پس از آن، تنظیم بیس، شدت صدای عقب و افکت Dolby Atmos را متناسب با پخش خود تغییر دهید؛ این کنترل‌ها وظیفه یکسانی ندارند.
در صورت بروز مشکل، پیام نمایشگر و وضعیت چراغ‌ها را با بخش مرتبط تطبیق دهید. ورود به اتصال بلوتوث، تنظیم وای‌فای، اتصال مجدد ساب‌ووفر و بازنشانی کارخانه چهار فرمان متفاوت‌اند؛ انتخاب فرمان درست کمک میکند بدون پاک‌کردن غیرضروری تنظیمات، همان مسیر مشکل‌دار را بررسی کنید.
پاسخگوی سوالات شما هستیم
دیدگاهی وجود ندارد!
