اتصال میکسر به JBL PartyBox 520

برای اتصال میکسر به JBL PartyBox 520، شکل فیش به‌تنهایی کافی نیست؛ باید نوع خروجی میکسر، ورودی انتخاب‌شده روی اسپیکر و تعداد کانال‌های صدا با هم هماهنگ باشند.

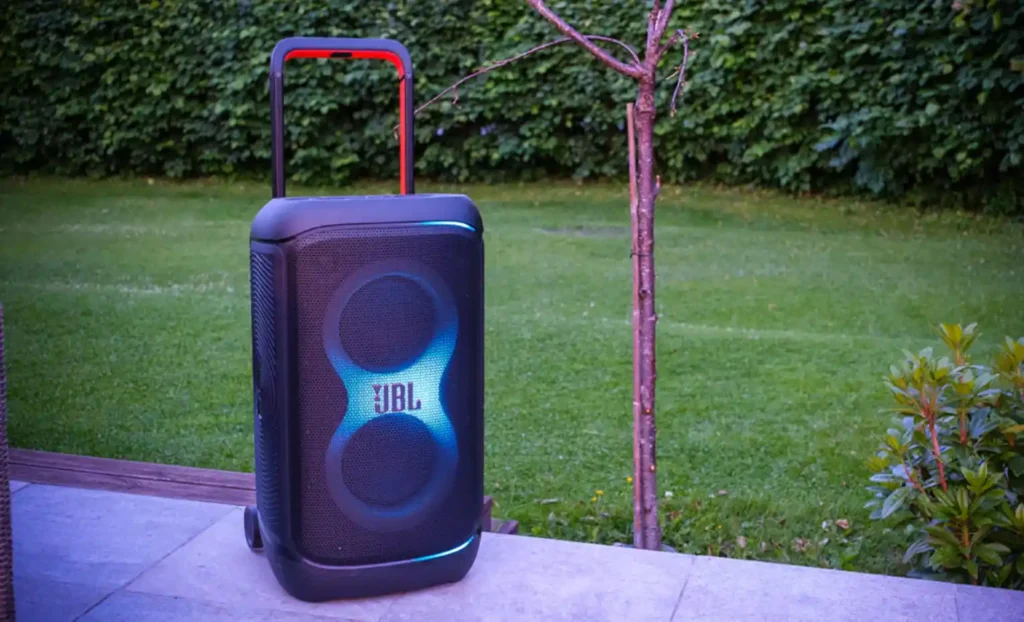

اسپیکر JBL PartyBox 520 ورودی مخصوص دستگاه لاین، از جمله میکسر، دارد. بنابراین داشتن میکسر مانع استفاده از این مدل نیست، اما وصل‌کردن هر خروجی به هر سوکت میتواند باعث صدای ضعیف، نویز یا ازدست‌رفتن بخشی از موسیقی شود. قبل از خرید کابل، مسیر صدا را از منبع تا اسپیکر مشخص کنید.

اسپیکر پارتی باکس جی بی ال مدل 520

122,490,000 تومان مشاهده و خرید

ورودی درست را از روی برچسب پیدا کنید

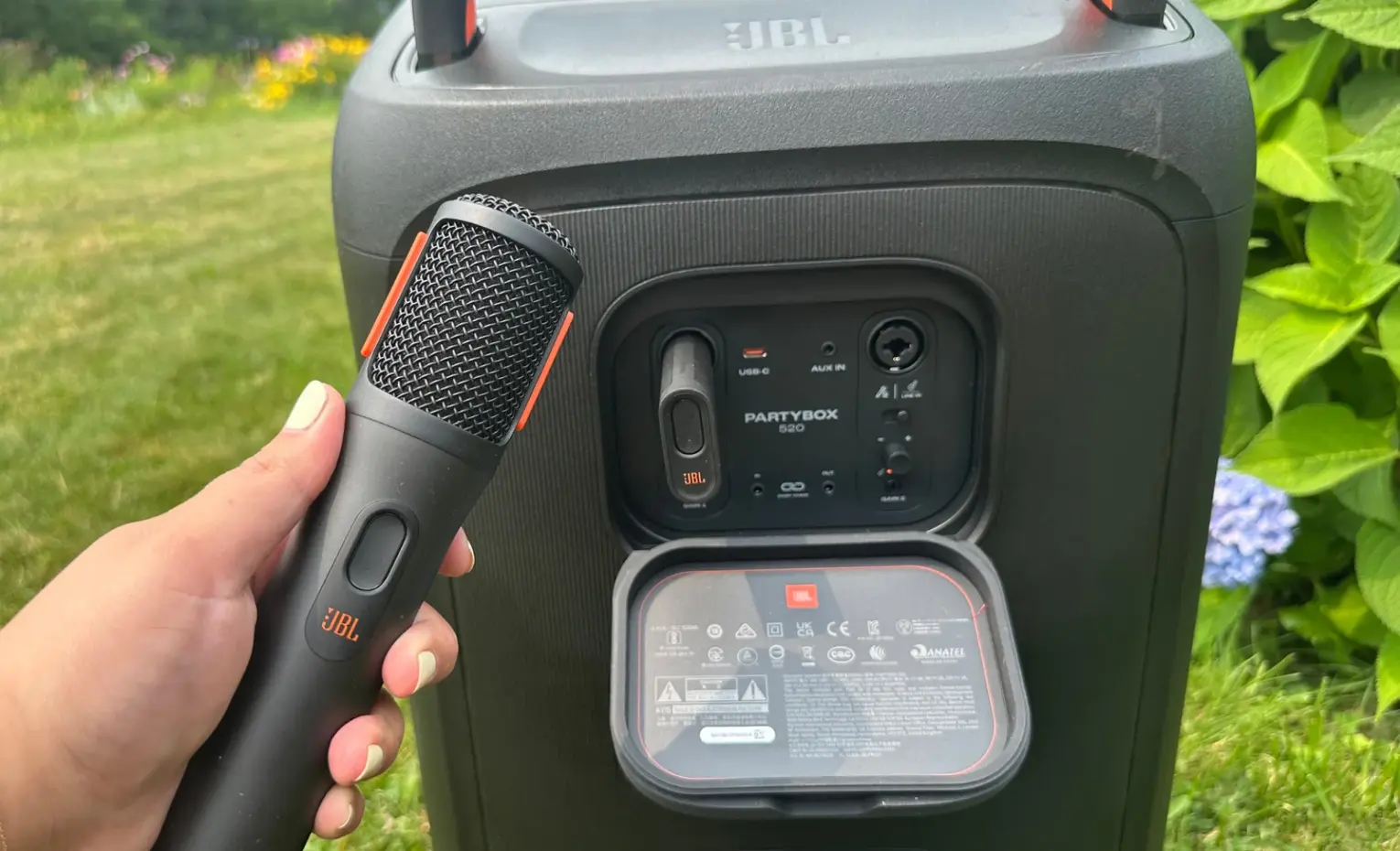

در پنل پشتی، سوکت اول برای میکروفون است. سوکت دوم بین میکروفون و گیتار یا LINE IN تغییر وضعیت میدهد. دفترچهٔ رسمی برای اتصال میکسر، همین ورودی دوم را با انتخاب سمت گیتار/LINE IN نشان میدهد. دو سوکت بزرگ را یک متصل ورودی چپ و راست فرض نکنید؛ کاربرد آن‌ها با یکدیگر یکسان نیست. کنترل ولوم گیتار/لاین و GAIN 2 نیز در پشت دستگاه قرار دارند.

ورودی AUX IN یک جک جداگانهٔ 3.5 میلی‌متری برای منبع صوتی خارجی است. این ورودی با سوکت‌های DAISY CHAIN IN و OUT فرق دارد، حتی اگر اندازهٔ فیش‌های آن‌ها شبیه باشد. هنگام آماده‌کردن دستگاه، برچسب کنار سوکت را بخوانید و مقصد کابل را یادداشت کنید. اتصال اشتباه به خروجی، با بالابردن ولوم اصلاح نمیشود.

خروجی میکسر باید با ورودی لاین هماهنگ باشد

خروجی MAIN OUT یا STEREO OUT معمولاً میکس اصلی را به تجهیزات پخش میفرستد. در مقابل، AUX SEND میتواند ترکیبی جدا برای مانیتور یا افکت باشد و PHONES برای هدفون است. اگر کابل را به خروجی کمکی بزنید ولی هیچ کانالی به آن مسیر نفرستاده باشید، ممکن است صدایی نشنوید؛ این وضعیت الزاماً خرابی اسپیکر نیست. دفترچهٔ میکسر مشخص میکند هر خروجی چه سیگنالی دارد و کدام پیچ آن را کنترل میکند.

در پاور میکسر، خروجی تقویت‌شدهٔ SPEAKER OUT با خروجی لاین تفاوت دارد. خروجی مخصوص اسپیکر پسیو را به ورودی این پارتی‌باکس وصل نکنید. اگر همان میکسر خروجی لاین مستقل و مستند دارد، آن مسیر را بررسی کنید. یک تبدیل فیزیکی، سیگنال پرتوان خروجی آمپلی‌فایر را به سیگنال لاین مناسب تبدیل نمیکند. برای دستگاهی با برچسب نامشخص، انتخاب کابل را تا شناسایی خروجی عقب بیندازید.

یک اسپیکر دارید؟ هر دو کانال موسیقی را حفظ کنید

اگر میکسر خروجی RCA چپ و راست دارد، کابل دو RCA به فیش استریوی 3.5 میلی‌متری میتواند هر دو کانال را به AUX IN برساند. این کابل دو کانال را روی تماس‌های جدا حمل میکند؛ قرار نیست دو خروجی را به هم اتصال کوتاه کند. دریافت سیگنال استریو توسط یک دستگاه نیز به معنی داشتن دو محل پخش مستقل در دو سوی اتاق نیست.

برای استفاده از ورودی لاین دوم با یک کابل، خروجی مونو یا میکس مونوِ تأییدشدهٔ میکسر مسیر روشنی است. فقط گرفتن خروجی L از یک میکس استریو ممکن است صدایی را که کاملاً به راست فرستاده شده حذف کند. فرض نکنید همهٔ خروجی‌های چپ، خودکار مجموع چپ و راست را میدهند. اگر میکسر قابلیت مونو ندارد، مسیر AUX یا یک جمع‌کندهٔ صوتی مناسب را بررسی کنید؛ دو خروجی فعال را با کابل Y ساده به یکدیگر نبندید.

برای دو پارتی‌باکس، مسیر چپ و راست جدا باشد

در چیدمان سیمی استریو، خروجی چپ میکسر به ورودی دوم اسپیکر سمت چپ و خروجی راست به ورودی دوم اسپیکر سمت راست میرود. هر دو ورودی باید در حالت لاین باشید و کابل‌ها با خروجی همان میکسر تطبیق داشته باشید. این مسیر به دو کابل مستقل نیاز دارد؛ یک کابل برای هر سمت. تنظیمات اولیهٔ دو اسپیکر را مشابه نگه دارید و سپس تعادل شنیداری را از محل مخاطب بررسی کنید.

برای آزمایش، یک صدای مشخص را در میکسر ابتدا فقط به چپ و بعد فقط به راست بفرستید. اگر هر دو بار فقط یک سمت شنیده میشود، قبل از تغییر اکولایزر، کابل و مسیردهی را اصلاح کنید. پخش یک سیگنال یکسان از دو دستگاه با پخش دو کانال مستقل یکسان نیست.

اسپیکر پارتی باکس جی بی ال مدل Club 120

66,400,000 تومان مشاهده و خرید

کابل را براساس کاربرد انتخاب کنید

وجود XLR یا جک 6.35 میلی‌متری، به‌تنهایی نوع سیگنال را تعیین نمیکند. یک فیش TRS ممکن است برای مونوِ بالانس یا استریوی نامتوازن استفاده شود؛ این دو کاربرد قابل جایگزینی خودکار نیستند. هنگام خرید کابل، نام دقیق خروجی، نوع سیگنال و نام ورودی مقصد را کنار هم بنویسید. برای تبدیل خروجی بالانس میکسر به AUX، از کابل یا رابطی استفاده کنید که سیم‌بندی آن برای همان کاربرد مشخص شده باشد؛ زنجیره‌ای از تبدیل‌های نامعلوم انتخاب مناسبی نیست.

گین و ولوم را با ترتیب مشخص تنظیم کنید

پیش از اتصال یا جداکردن کابل، سطح خروجی‌ها و ورودی مربوط را پایین بیاورید. اتصال‌ها را با تجهیزات خاموش انجام دهید، سپس میکسر و در آخر اسپیکر را روشن کنید. هنگام خاموش‌کردن، ترتیب را برعکس کنید. ابتدا فقط یک منبع را در میکسر پخش کنید؛ هم‌زمان‌کردن چند منبع از همان شروع، پیدا‌کردن علت مشکل را سخت‌تر میکند.

قطعه‌ای با بخش آرام و اوج مشخص انتخاب کنید. ابتدا ورودی و کانال میکسر را طبق نشانگر سطح و راهنمای خود دستگاه تنظیم کنید تا کلیپ نشود. سپس خروجی اصلی و ورودی لاین اسپیکر را تدریجی بالا ببرید. رسیدن نشانگر میکسر به محدودهٔ قرمز، با کم‌کردن صدای نهایی اسپیکر جبران نمیشود؛ نویز قبلاً در مسیر ایجاد شده است. همچنین هیچ موقعیت ساعت‌مانند یا درصد ولوم واحدی برای تمام میکسرها و اتاق‌ها وجود ندارد.

پس از رسیدن به صدای تمیز، منبع دوم یا میکروفون را اضافه کنید و تعادل آن‌ها را در میکسر بسازید. اگر میکروفون از میکسر عبور میکند، افکت آن را همان‌جا مدیریت کنید؛ کنترل‌های مخصوص میکروفون اسپیکر را معادل کنترل تمام سیگنال ورودی لاین ندانید.

خش‌خش، صدای کم و قطع صدا را جدا بررسی کنید

اگر صدا خش‌دار است، اول ببینید این مشکل در خروجی مانیتور یا هدفون میکسر هم شنیده میشود یا فقط در اسپیکر. در حالت اول، منبع و کانال میکسر را بررسی کنید. در حالت دوم، خروجی اصلی میکسر را کاهش دهید، انتخاب LINE IN را کنترل کنید و سطح ورودی اسپیکر را دوباره بسنجید. این آزمایش محل احتمالی مشکل را محدود میکند؛ به‌تنهایی تشخیص قطعی خرابی قطعه نیست.

برای صدای بسیار کم یا نبود صدا، Mute کانال، ارسال آن به خروجی اصلی، وضعیت فیدر و اتصال کامل فیش را کنترل کنید. کابل سالم دیگری را فقط در همان مسیر امتحان کنید و هر بار یک متغیر را تغییر دهید. اگر مشکل همراه کابل جابه‌جا شد، سراغ کابل بروید؛ اگر همراه کانال میکسر بود، همان مسیر را بررسی کنید. ریست کارخانه اولین قدم این آزمایش نیست.

کلام آخر

قبل از انتخاب از میان اسپیکرهای تهران اسپیکر، مشخص کنید میکسر شما چه خروجی دارد و یک دستگاه میخواهید یا چیدمان استریو. برای این مدل، انتخاب ورودی لاین و حفظ درست کانال‌ها از خرید تبدیل‌های متعدد مهم‌تر است. کابل لازم و زمان آزمایش مجموعه را هم در برنامهٔ خرید لحاظ کنید تا سازگاری روی کاغذ، به راه‌اندازی قابل استفاده برسد.
