عملکرد سنسور ساعت هوشمند، راز چراغ‌های چشمک‌زن سبز و قرمز

عملکرد سنسور ساعت هوشمند در پایش ضرب موسیقی قلب و اکسیژن خون

عملکرد سنسور ساعت هوشمند و مکانیزم دقیق چراغ‌های چشمک‌زنی که در پنل پشتی این گجت‌های پوشیدنی قرار دارند، همواره برای کاربران پدیده‌ای کنجکاوی‌برانگیز بوده است. در دنیای فناوری پوشیدنی، ساعت‌های هوشمند با استفاده از تکنیک‌های پیچیده نوری توانسته‌اند به ابزارهای قدرتمندی برای پایش وضعیت سلامت انسان تبدیل شوند.

این تجهیزات کوچک بدون نیاز به اتصال هیچ‌گونه الکترود مستقیم به بدن، قادر هستند اطلاعات حیاتی مانند ضرب موسیقی قلب، سرعت تنفس و حتی میزان اشباع اکسیژن خون (SpO2) را با دقت قابل قبولی محاسبه کند. در این مقاله، قصد داریم با نگاهی عمیق به فناوری ناشی از پردازش تصویر و سنجش نوری، راز این چراغ‌های رنگی و چشمک‌زن را بررسی کنیم و ببینیم چگونه یک حسگر نوری ساده میتواند نقش یک دستیار پزشکی را روی مچ دست شما ایفا کند.

مچ‌ بند هوشمند ووپ مدل 5.0 Peak

59,500,000 تومان مشاهده و خرید

فناوری پردازش تصویر و تشخیص جریان خون

برای درک بهتر عملکرد سنسور ساعت هوشمند، جالب است بدانید که چشم انسان توانایی تفکیک بسیاری از تغییرات بسیار ریز فیزیکی را ندارد. با این حال، با استفاده از نرم‌افزارهای پردازش ویدیو که حرکات و تغییرات رنگ را تقویت میکنند (Motion Amplification)، میتوان پالس‌های ظریف جریان خون را حتی از روی پوست صورت تشخیص داد.

در آزمایش‌های انجام‌شده توسط متخصصین، با تاباندن یک نور سفید ثابت به صورت انسان و پردازش ویدیویی آن، مشخص شد که پیکسل‌های مرتبط با رنگ سبز صورت در هماهنگی دقیق با تپش قلب تغییر رنگ میدهند. این تغییرات پس از تقویت نرم‌افزاری، به وضوح نمایشگر جریان خون در زیر پوست هستند. ساعت‌های هوشمند دقیقاً از همین اصل استفاده میکنند؛ با این تفاوت که به‌جای بررسی کل صورت یا پردازش‌های سنگین ویدیویی، از یک حسگر بسیار کوچک و یک منبع نور متمرکز بر روی مچ دست بهره میبرند تا پالس‌های جریان خون را استخراج کند.

چراغ‌های چشمک‌زن سبز رنگ: راز اندازه‌گیری ضرب موسیقی قلب

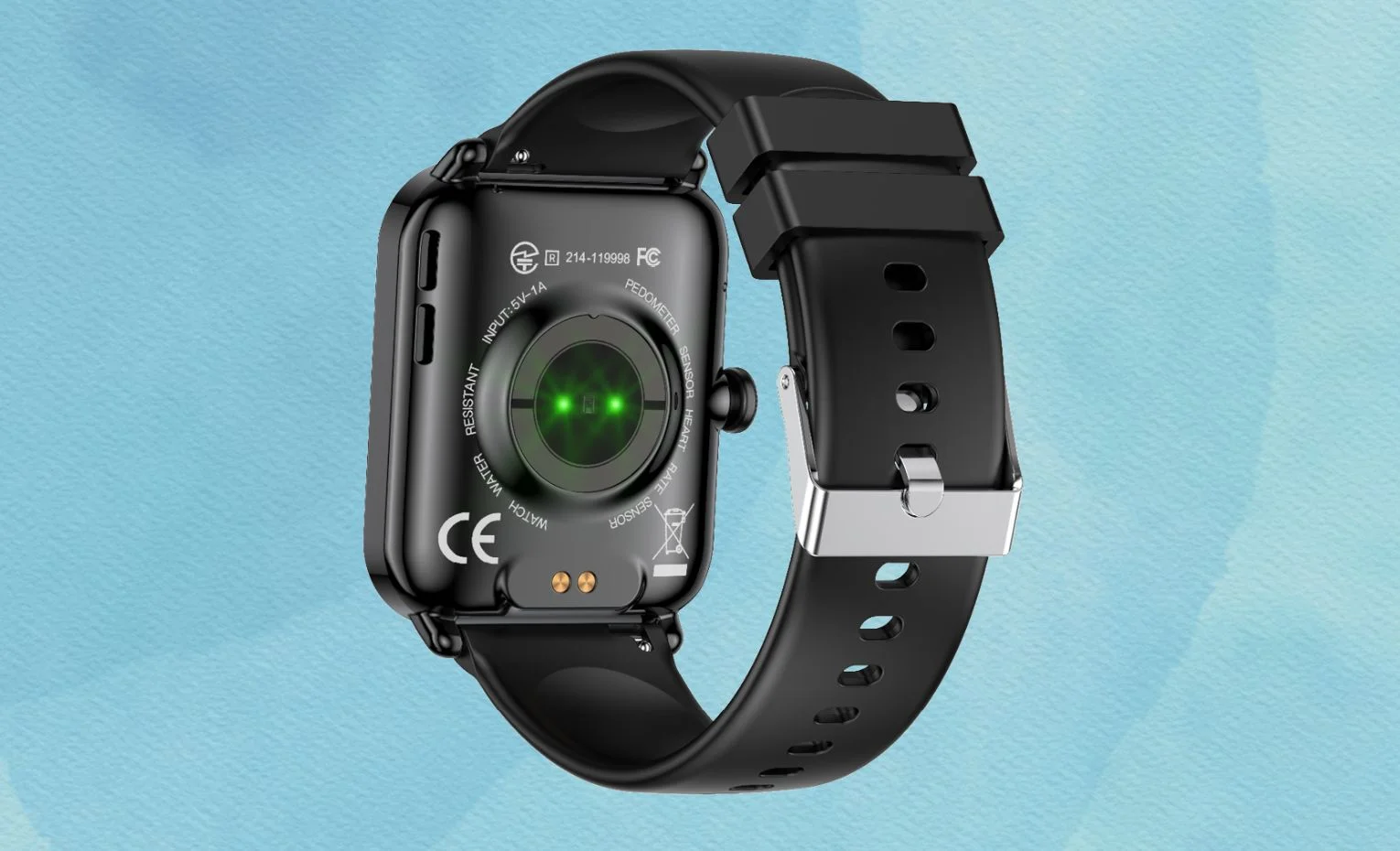

رایج‌ترین نوری که در پشت یک ساعت هوشمند مشاهده میکنید، نور سبز است که وظیفه اصلی آن اندازه‌گیری ضرب موسیقی قلب شما است. این فرآیند که بر پایه تکنیک فوتوپلتیسموگرافی (PPG) کار میکند، از ویژگی‌های جذب نور توسط خون بهره میبرد. اما چرا از میان تمام رنگ‌ها، رنگ سبز انتخاب شده است؟ دلایل متعددی برای این انتخاب وجود دارد.

اول اینکه سیگنال بازگشتی از نور سبز قدرتمندترین و واضح‌ترین سیگنال در میان کانال‌های رنگی (قرمز، سبز و آبی) برای تشخیص پالس‌های خونی است. دومین و مهم‌ترین دلیل، طول موج و میزان نفوذ نور در بافت بدن است. نور قرمز طول الموج بلندی دارد و به شدت در اعماق پوست نفوذ میکند؛ در نتیجه ممکن است سیگنال‌های گمراه‌کننده‌ای از بافت‌های عضلانی عمیق‌تر دریافت کند.

در مقابل، نور آبی طول موج بسیار کوتاهی دارد و نمیتواند به اندازه کافی در پوست نفوذ کند تا به رگ‌های خونی برسد. نور سبز یک حد واسط و ایده‌آل است؛ به اندازه کافی نفوذ میکند تا رگ‌های خونی را ببیند، اما آن‌قدر عمیق نمیشود که اطلاعات اضافی و نویز محیطی ارگان‌های دیگر را دریافت کند.

دلیل چشمک زدن پی‌درپی سنسور نوری چیست؟

بسیاری از کاربران می‌پرسند که اگر نور ثابت میتواند قلب را پایش کند، چرا سنسور ساعت‌ها مدام چشمک می‌زند؟ پاسخ در حذف «نویز نور محیطی» نهفته است. فرض کنید در یک محیط پرنور یا مکانی با نورهای متغیر (مانند کلوب‌های نورانی با ال‌ای‌دی‌های رقصان) حضور دارید. این نورهای خارجی میتوانند به راحتی وارد فضای بین ساعت و پوست شما شوند و حسگر را به اشتباه بیندازند.

برای حل این مشکل، پردازنده ساعت هوشمند چراغ سبز را روشن میکند، یک اندازه‌گیری انجام میدهد، سپس فوراً چراغ را خاموش کرده و یک اندازه‌گیری دیگر ثبت میکند. در حالت خاموش، سنسور تنها در حال ثبت میزان نور مزاحم محیط است. با تفریق مقدار نور محیط از مقدار ثبت‌شده در زمان روشن بودن ال‌ای‌دی سبز، ساعت میتواند اثر تمامی نورهای خارجی را خنثی کرده و به یک سیگنال خالص و کاملاً دقیق از ضرب موسیقی قلب شما دست پیدا کند.

ارتباط ضرب موسیقی قلب با اندازه‌گیری سرعت تنفس

عملکرد سنسور ساعت هوشمند تنها به شمارش تپش‌های قلب ختم نمیشود؛ این تکنولوژی میتواند سرعت تنفس شما را نیز محاسبه کند. این کار مستقیماً با آنالیز تغییرات بسیار ظریف در فاصله زمانی بین ضرب موسیقی‌های قلب (Heart Rate Variability) انجام میشود. از نظر فیزیولوژی بدن انسان، زمانی که شما عمل دم را انجام می‌دهید و هوا را به داخل ریه‌ها می‌کشید، حجم ریه‌ها افزایش می‌یابد.

این افزایش حجم باعث میشود فضای داخل قفسه سینه برای قلب کمی محدودتر شود. برای اینکه قلب بتواند همان حجم 2 لیتری یا بیشتر خون را در دقیقه به سراسر بدن پمپاژ کند، در هنگام دم مجبور است کمی سریع‌تر بتپد. ساعت‌های هوشمند با پایش مداوم این تغییرات تناوبی در افزایش و کاهش سرعت ضرب موسیقی قلب در طول زمان، میتوانند الگوی تنفسی کاربر را استخراج کرده و تعداد دفعات تنفس در هر دقیقه را به او گزارش دهند.

چراغ‌های قرمز و ویژگی سنجش اکسیژن خون (SpO2)

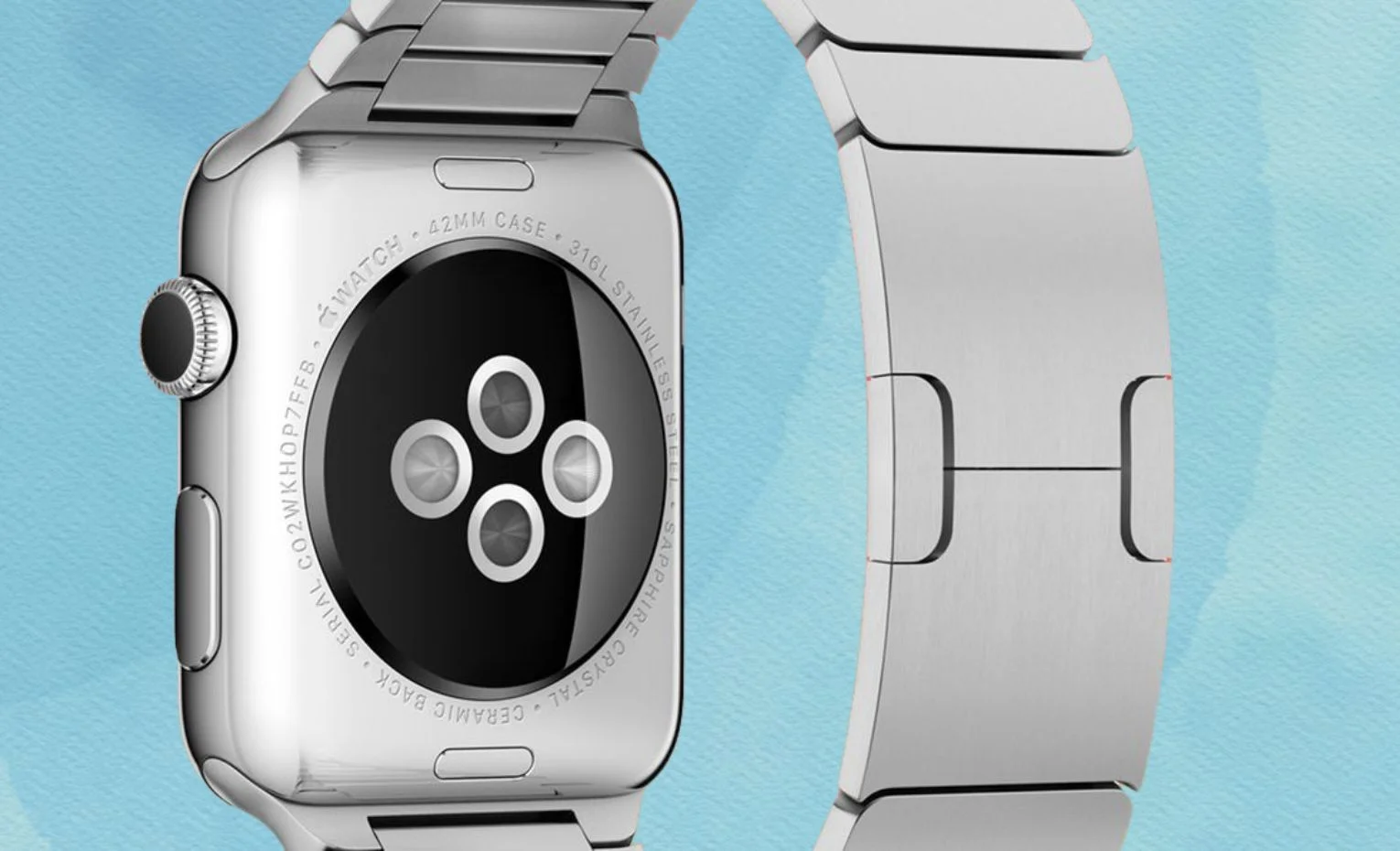

علاوه بر حسگر سبز رنگ، در بسیاری از مدل‌های پیشرفته‌تر ساعت‌های هوشمند شاهد حضور یک چراغ قرمز رنگ و یک فرستنده نور نامرئی (مادون قرمز) هستیم. ترکیب این دو نور وظیفه اندازه‌گیری میزان اشباع اکسیژن در خون شما را بر عهده دارد. مکانیزم کار مشابه پالس اکسیمترهای پزشکی است که به نوک انگشت متصل میشوند.

مبنای علمی این بخش بسیار جالب است: خونی که سرشار از اکسیژن باشد، رنگ قرمز روشن‌تری دارد و در نتیجه نور قرمز را بیشتر بازتاب داده و نور مادون قرمز را بیشتر جذب میکند. در طرف مقابل، خونی که اکسیژن کمتری دارد، تیره‌تر است و نور قرمز را جذب کرده اما نور مادون قرمز را از خود عبور میدهد یا بازتاب میسازد. حسگر ساعت هوشمند میزان نورهای بازگشتی از سطح مچ دست را ثبت و مقایسه میکند.

چالش‌های اندازه‌گیری دقیق و راهکار دوگانه نوری

اگرچه تئوری رنگِ خون در ظاهر ساده است، اما در عمل اندازه‌گیری دقیق اکسیژن با یک چالش بزرگ روبه‌رو است. عواملی مانند ضخامت پوست، میزان تیرگی یا روشنی پوست، ضخامت رگ‌ها، میزان فاصله دقیق حسگر با رگ خونی و حتی نور محیط، همگی میتوانند حجم بازتاب نور قرمز را تغییر دهند. به همین دلیل، محاسبه اکسیژن تنها با بررسی یک نور (مثلاً قرمز) کاملاً غیرممکن است و خطای محاسباتی شدیدی به همراه دارد.

راهکار مهندسان برای رفع این مشکل، استفاده هم‌زمان از نور مادون قرمز و قرمز است. از آنجا که این عوامل محیطی و فیزیکی تأثیر یکسانی بر روی بازتاب هر دو طیف نور می‌گذارند، نمودار بازتاب این دو نور همیشه به صورت موازی با هم بالا و پایین میرود. پردازنده ساعت با اندازه‌گیری «نسبت» و «تفاوت ارتفاع» میان سیگنال نور قرمز و نور مادون قرمز که همیشه ثابت است، متغیرهای مزاحم را حذف کرده و درصد دقیق اکسیژن خون که معمولاً بین 95 درصد تا 99 درصد است را نمایش میدهد.

مچ‌ بند هوشمند ووپ مدل MG Life

81,500,000 تومان مشاهده و خرید

تفاوت سنسور ساعت هوشمند با تجهیزات استاندارد پزشکی

با وجود تمام این فناوری‌های پیشرفته، باید تفاوت‌های بنیادین میان ساعت‌های پوشیدنی و تجهیزات پزشکی مانند نوارهای قلب (ECG) استریپ‌دار و پالس اکسیمترها را در نظر گرفت. پالس اکسیمترهای پزشکی از فناوری بررسی نور عبوری (Transmittance) استفاده میکنند؛ بدین معنا که منبع نور در یک سمت انگشت و سنسور در سمت مقابل قرار دارد و نوری که از بافت عبور کرده است را می‌سنجد.

اما سنسور ساعت هوشمند به ناچار از فناوری بازتابی (Reflectance) استفاده میکند زیرا منبع نور و حسگر هر دو در یک سمت (روی مچ دست) قرار دارند. این موضوع اندازه‌گیری را دشوارتر میکند و به همین دلیل است که برای ثبت دقیق اکسیژن خون توسط ساعت، نیازمند ثابت نگه‌داشتن دست و قرارگیری محکم بند ساعت روی پوست هستید. همچنین، دستگاه‌های حرفه‌ای نوار قلب پزشکی برای اندازه‌گیری ضرب موسیقی و ریتم دهلیزی از اختلاف پتانسیل الکتریکی در دو سر قلب استفاده میکنند، در حالی که سنسورهای استاندارد ساعت تنها تصویرسازی نوری انجام میدهند.

کلام آخر

در نهایت، درک دقیق این فناوری به ما نشان میدهد که گجت‌های پوشیدنی با تکیه بر اصول بازتاب نور، توانسته‌اند تحولی شگرف در پایش سلامت روزمره ایجاد کند. ترکیب هوشمندانه نورهای سبز، قرمز و مادون قرمز، خطاهای فیزیکی را خنثی کرده و اطلاعاتی حیاتی را ارائه میدهد. این نوآوری‌ها مسیر را برای توسعه حسگرهای دقیق‌تر در آینده هموار میسازند.
