تنظیم قطبیت اسپیکرها چه اثری بر مرکز صدا دارد؟

تنظیم قطبیت اسپیکرها چه اثری بر مرکز صدا دارد؟

قطبیت اسپیکر یکی از ساده‌ترین تنظیمات سیستم صوتی است، اما اشتباه در آن میتواند اثری بسیار واضح روی بیس و تصویر استریو داشته باشد. اگر در یک سیستم دوکاناله، اسپیکر چپ درست متصل شده باشد اما سیم مثبت و منفی اسپیکر راست جابه‌جا شود، دو اسپیکر نسبت به یکدیگر Polarity معکوس خواهند داشت. در این شرایط، صدایی که باید در مرکز صحنه شنیده شود ممکن است مبهم، پهن و بدون تمرکز شود و بخشی از فرکانس‌های پایین نیز کاهش پیدا کند.

JBL در راهنمای مانیتور M2 تأکید میکند اتصال مثبت آمپلی‌فایر به مثبت اسپیکر و منفی به منفی، قطبیت صحیح سیستم را حفظ میکند و اتصال نادرست میتواند باعث کاهش خروجی فرکانس پایین و اختلال در Stereo Effect شود. Bowers & Wilkins نیز درباره اتصال معکوس قطبیت به کاهش Bass و ضعف Stereo Imaging اشاره میکند.

اما یک نکته مهم وجود دارد: قطبیت با Phase دقیقاً یک مفهوم نیست. در گفت‌وگوی روزمره صوتی عبارت‌هایی مثل «اسپیکر Out of Phase است» زیاد استفاده میشوند، اما از نظر فنی بهتر است میان Polarity Reversal و اختلاف فاز ناشی از زمان، فرکانس و مسیر صوتی تفاوت بگذاریم.

قطبیت اسپیکر چیست؟

در بیشتر اسپیکرهای پسیو دو ترمینال وجود دارد:

مثبت (+) که معمولاً با رنگ قرمز مشخص میشود.

منفی (–) که معمولاً مشکی است.

در اتصال استاندارد، ترمینال مثبت آمپلی‌فایر به مثبت اسپیکر و منفی آمپلی‌فایر به منفی اسپیکر وصل میشود.

در بسیاری از اسپیکرها، اعمال ولتاژ مثبت به ترمینال مثبت باعث حرکت اولیه Woofer به سمت بیرون میشود. JBL در مشخصات برخی اسپیکرهای حرفه‌ای خود همین Convention را با عبارت حرکت رو به جلوی Cone در اثر ولتاژ مثبت روی ترمینال قرمز تعریف میکند.

مهم‌ترین موضوع در یک سیستم Stereo این است که دو اسپیکر نسبت به یکدیگر قطبیت سازگار داشته باشید.

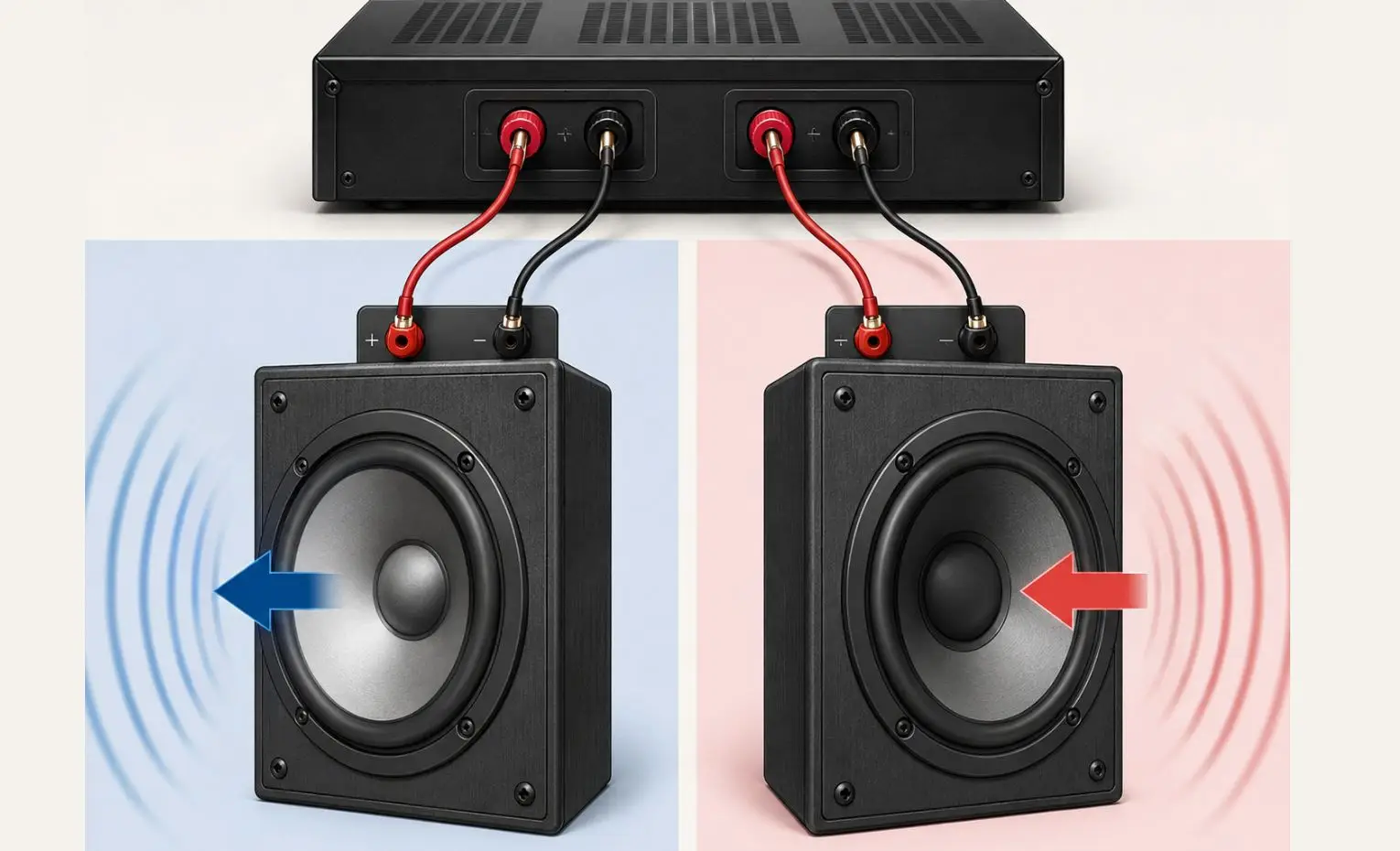

اگر قطبیت یک اسپیکر برعکس باشد چه اتفاقی می‌افتد؟

فرض کنید یک سیگنال Mono به هر دو اسپیکر چپ و راست فرستاده میشود.

در حالت صحیح، بخش مشترک سیگنال از هر دو اسپیکر در جهت سازگار تولید میشود و در محل شنیدن میتواند با یکدیگر جمع شود.

اما اگر قطبیت یکی از دو اسپیکر معکوس شود، حرکت اولیه دو سیستم در جهت مخالف خواهد بود. در بعضی فرکانس‌ها و موقعیت‌های شنیدن این اختلاف میتواند باعث Destructive Interference شود.

اثرات معمول شامل این موارد هستند:

• کاهش Bass
• صدای نازک‌تر یا Hollow
• ضعیف شدن Phantom Center
• پخش و نامتمرکز شدن وکال مرکزی
• کاهش دقت Stereo Imaging
• احساس غیرعادی بودن صحنه صوتی

JBL اتصال با قطبیت اشتباه را عامل کاهش Low-Frequency Output و اختلال Stereo Effect معرفی میکند. Bowers & Wilkins نیز Poor Stereo Imaging و Loss of Bass را از نتایج اتصال نادرست مثبت و منفی می‌داند.

مرکز صدا در سیستم استریو چگونه شکل میگیرد؟

در سیستم استریوی دوکاناله، اسپیکر فیزیکی در وسط وجود ندارد.

با این حال اگر یک صدا با سطح و زمان تقریباً یکسان از اسپیکر چپ و راست به گوش برسد، مغز میتواند آن را در نقطه‌ای میان دو اسپیکر مکان‌یابی کند.

به این تصویر خیالی Phantom Center گفته میشود.

وکال اصلی، دیالوگ یا سازهای Center-Panned در بسیاری از میکس‌ها باید تقریباً از وسط دو اسپیکر شنیده شوند.

وقتی:

• فاصله شنونده تا دو اسپیکر مشابه باشد،
• Level دو کانال نزدیک باشد،
• شرایط آکوستیکی چپ و راست متقارن باشد،
• و قطبیت دو اسپیکر با یکدیگر سازگار باشد،

مرکز تصویر میتواند بسیار دقیق و متمرکز شود.

در تجربه کاربران Hi-Fi نیز تست یک سیگنال Mono یا Pink Noise یکی از روش‌های ساده برای ارزیابی Phantom Center است؛ اگر سیستم درست چیده شده باشد، منبع Mono به‌جای دو نقطه جداگانه باید به شکل یک تصویر متمرکز میان اسپیکرها شنیده شود.

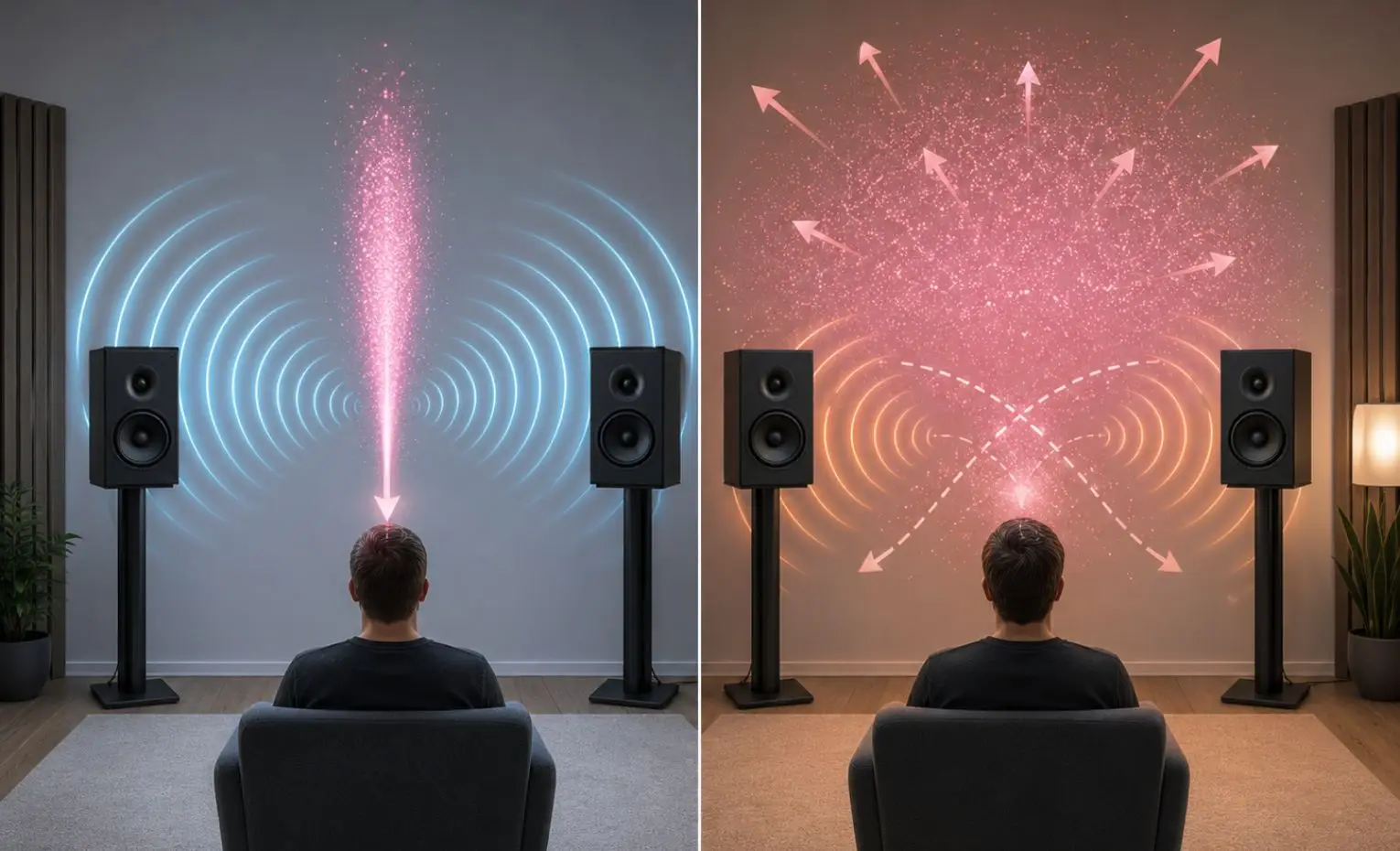

قطبیت معکوس چگونه Phantom Center را خراب میکند؟

بخش بزرگی از اطلاعاتی که دقیقاً در مرکز میکس قرار دارد، بین کانال چپ و راست مشترک است.

اگر یکی از اسپیکرها نسبت به دیگری Polarity معکوس داشته باشد، همین اطلاعات مشترک بیشترین احتمال تداخل مخرب را دارد.

در نتیجه به‌جای اینکه وکال در وسط «قفل» شود، ممکن است احساس کنید:

• صدا از دو طرف می‌آید،
• مرکز خالی است،
• صدا بیش از حد Wide شده،
• یا نمیتوانید دقیقاً بگویید خواننده کجاست.

یک راهنمای قدیمی Shure برای بررسی Phasing اسپیکر Center توضیح میدهد که وقتی Center با Front Speakers هم‌جهت باشد، صدا متمرکز و کیفیت آن مناسب است؛ اما در حالت مخالف، صدا میتواند Diffuse و Directionless شود. همین اصل در یک متصل Stereo نیز به فهم تأثیر اختلاف قطبیت بر اطلاعات مشترک دو کانال کمک میکند.

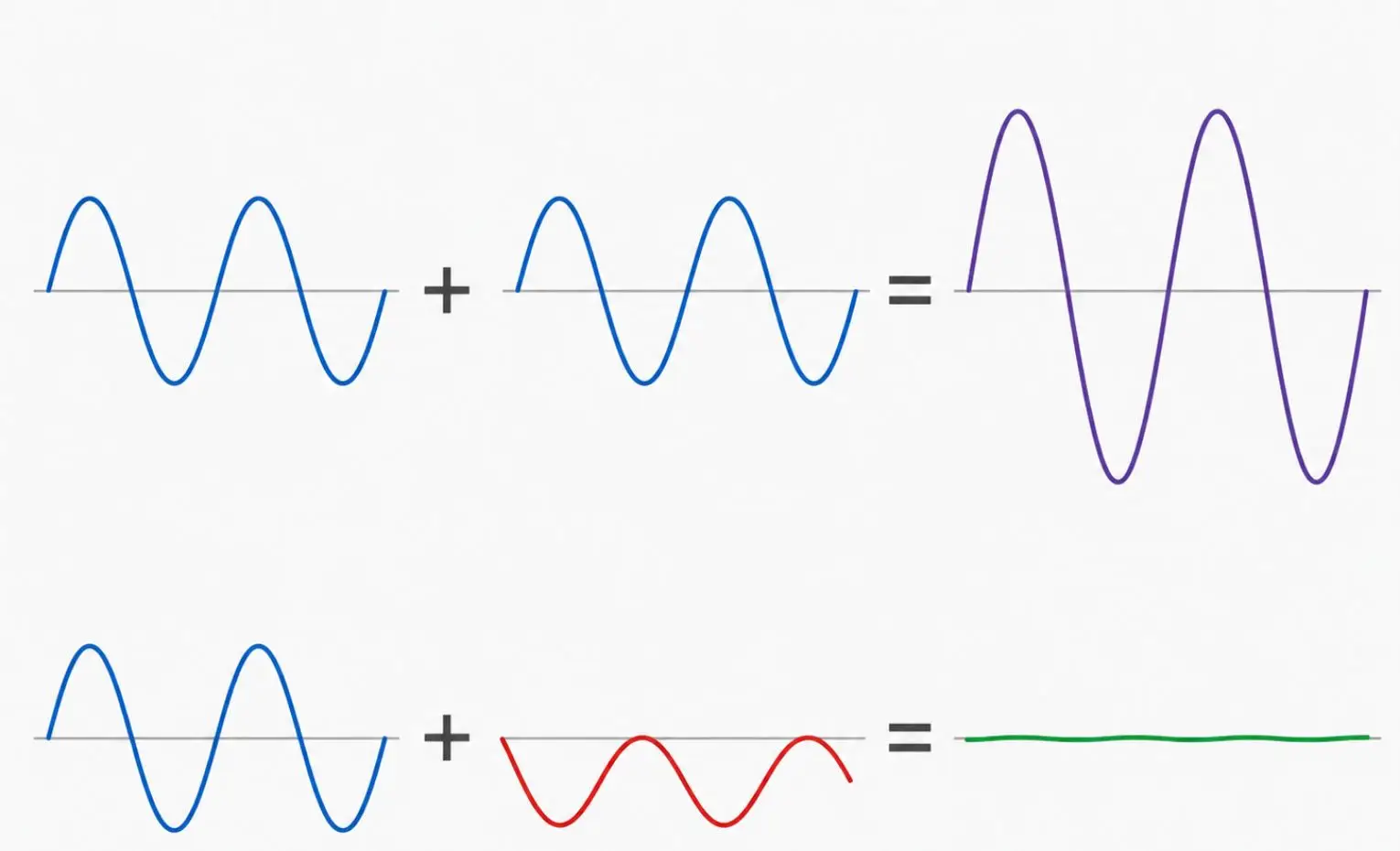

چرا Bass هم کم میشود؟

فرکانس‌های پایین طول موج بزرگی دارند و معمولاً در یک میکس Stereo همبستگی زیادی میان کانال چپ و راست دارند.

وقتی دو اسپیکر با قطبیت مخالف سیگنال مشابهی تولید کند، در برخی نقاط فضا فشار ایجادشده توسط یکی میتواند بخشی از فشار دیگری را خنثی کند.

به همین دلیل یکی از نشانه‌های کلاسیک اتصال اشتباه یک اسپیکر، کاهش محسوس Bass است.

این Cancellation در همه نقاط اتاق و همه فرکانس‌ها دقیقاً یکسان نیست، زیرا فاصله، بازتاب‌ها و Room Modes نیز وارد ماجرا میشوند؛ اما کاهش Low-Frequency Output یکی از نشانه‌های شناخته‌شده است.

Polarity و Phase چه تفاوتی دارند؟

این دو عبارت اغلب به جای یکدیگر استفاده میشوند.

Polarity Inversion یعنی علامت کل Waveform برعکس شود؛ بخش‌های مثبت منفی و بخش‌های منفی مثبت شوند.

در DSP نیز معمولاً کلید Invert با حالت‌های 0 و 180 درجه نمایش داده میشود. Biamp برای مثال Invert را به‌عنوان Reverse Polarity یا اصطلاحاً 180° Phase Shift تعریف میکند.

اما Phase در سیستم صوتی مفهوم گسترده‌تری دارد و میتواند با فرکانس تغییر کند.

Delay، فاصله دو منبع، Crossover، فیلترها و رفتار خود Driverها میتوانند Phase Response را تغییر دهند، بدون اینکه سیم مثبت و منفی اشتباه وصل شده باشد.

بنابراین جمله:

«قطبیت یک کانال معکوس شده»

از نظر فنی دقیق‌تر از این است که بگوییم:

«اسپیکر در تمام معنا Out of Phase است.»

اگر قطبیت هر دو اسپیکر را برعکس کنیم چه میشود؟

این مورد با معکوس بودن فقط یک کانال متفاوت است.

اگر هر دو اسپیکر به یک شکل برعکس متصل شوند:

Left: + ↔ –
Right: + ↔ –

رابطه قطبیت دو اسپیکر با یکدیگر همچنان یکسان باقی می‌ماند.

در نتیجه مشکل کلاسیک Cancellation میان کانال‌ها و از بین رفتن Phantom Center که در حالت معکوس بودن تنها یک اسپیکر رخ میدهد، معمولاً ایجاد نمیشود.

در این حالت چیزی که تغییر کرده Absolute Polarity کل سیستم است.

یک منبع تخصصی نصب اسپیکر نیز میان این دو سناریو تفاوت میگذارد: اگر هر دو اسپیکر معکوس باشید، همچنان نسبت به یکدیگر In-Phase باقی می‌مانند؛ اما اگر فقط یکی معکوس باشد، Bass و Stereo Clarity آسیب می‌بینند.

پس برای عیب‌یابی Stereo Imaging، مهم‌ترین سؤال این نیست که «آیا همه سیم‌ها برعکس‌اند؟»؛ مهم‌تر این است که:

آیا کانال چپ و راست نسبت به یکدیگر یکسان متصل شده‌اند؟

آیا Absolute Polarity شنیدنی است؟

این موضوع با Relative Polarity متفاوت و تا حدی محل بحث است.

وقتی هر دو کانال هم‌زمان معکوس شوند، روابط زمانی و قطبیت نسبی میان چپ و راست حفظ میشود. درباره اینکه انسان تا چه حد تغییر Absolute Polarity را در موسیقی واقعی تشخیص میدهد، نتایج و دیدگاه‌های متفاوتی وجود دارد.

بنابراین این مقاله روی موضوع عملی‌تر تمرکز میکند:

یک اسپیکر درست + یک اسپیکر معکوس = مشکل جدی‌تر و معمولاً آشکارتر.

نه بحث Audiophile مربوط به شنیداری بودن Absolute Polarity کل زنجیره.

چگونه بفهمیم قطبیت یکی از اسپیکرها اشتباه است؟

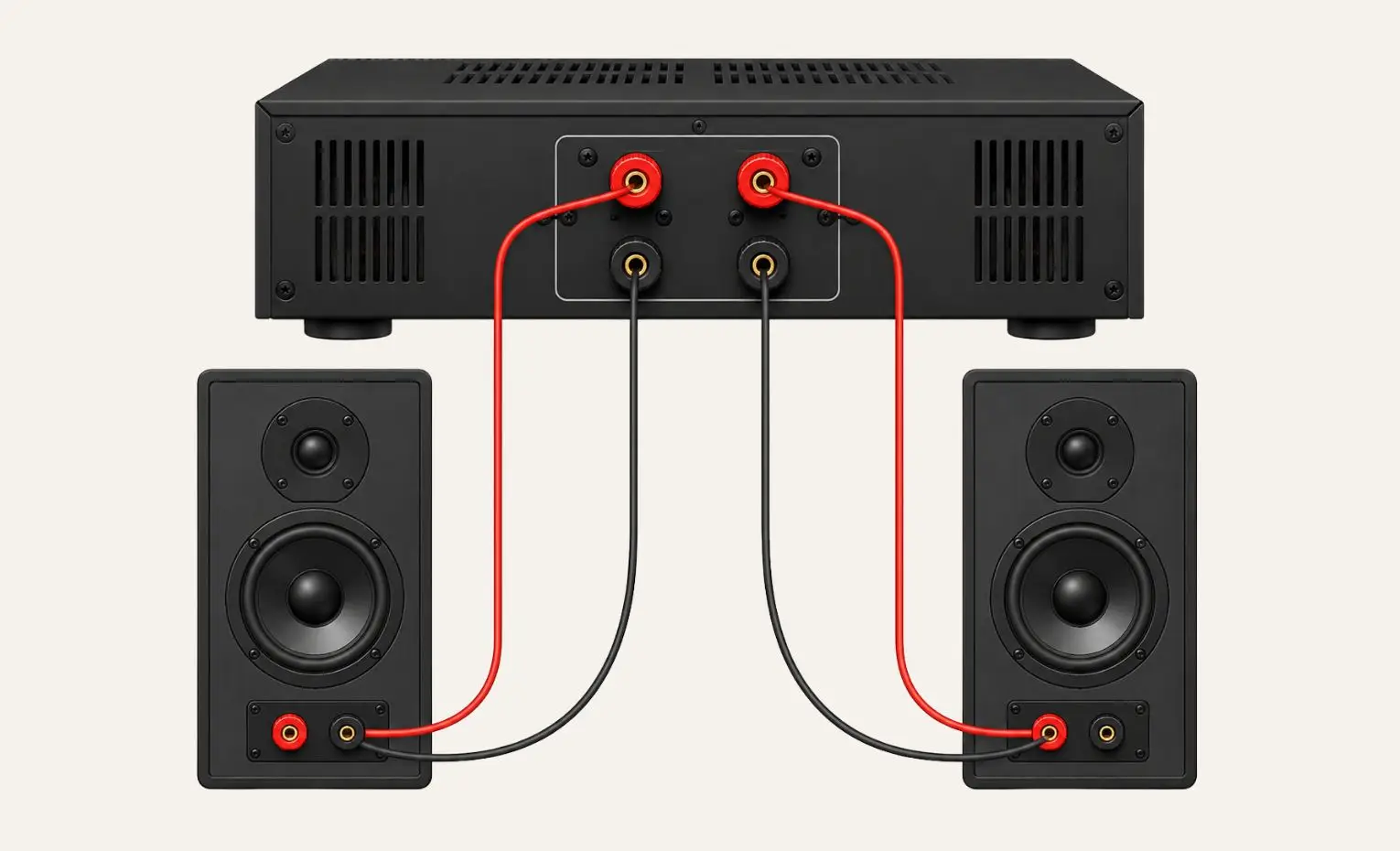

روش اول: سیم‌ها را بررسی کنید

ساده‌ترین روش، بررسی مستقیم کابل است.

در دو سمت کابل مطمئن شوید:

Amplifier Red (+) → Speaker Red (+)

Amplifier Black (–) → Speaker Black (–)

و همین الگو برای هر دو کانال اجرا شده باشد.

Yamaha، Denon، JBL و Bowers & Wilkins همگی در مستندات اتصال اسپیکر بر رعایت همین تطابق تأکید دارند.

روش دوم: یک صدای Mono پخش کنید

یک وکال Mono، Pink Noise Mono یا تست اختصاصی In Phase / Out of Phase پخش کنید.

در حالت صحیح، صدا باید در Sweet Spot تا حد زیادی در وسط دو اسپیکر متمرکز باشد.

اگر صدا:

• بسیار پهن است،
• وسط آن خالی است،
• انگار از اطراف سر می‌آید،
• یا Bass ناگهان ضعیف شده،

قطبیت را بررسی کنید.

در تجربه کاربران نیز یکی از رایج‌ترین نشانه‌های Wiring معکوس، از بین رفتن Center Image و پخش شدن صدا به اطراف گزارش شده است.

روش سوم: تست In-Phase / Out-of-Phase

فایل‌های تستی وجود دارند که ابتدا سیگنال صحیح و سپس یک کانال با Polarity معکوس را پخش میکند.

تفاوت معمولاً واضح است:

In Phase: مرکز متمرکز، Bass کامل‌تر.

Out of Phase: مرکز Diffuse، فضای عجیب و Bass ضعیف‌تر.

این یکی از ساده‌ترین روش‌ها برای آموزش گوش به تشخیص مشکل است.

روش چهارم: Polarity Tester

در نصب‌های حرفه‌ای میتوان از Polarity Tester اختصاصی استفاده کرد.

Biamp در دستورالعمل تست سیستم‌های حرفه‌ای توصیه میکند پس از بررسی الکترونیک و اتصالات، هر بخش اسپیکر با سطح صدای بسیار پایین آزمایش و با Polarity Tester بررسی شود تا خطاهای Wiring مشخص شوند.

آیا Auto Calibration میتواند قطبیت اشتباه را تشخیص دهد؟

بعضی AV Receiverها تلاش میکند این موضوع را تشخیص دهند.

برای مثال Yamaha YPAO میتواند هشدار:

W-1: Out of Phase

نمایش دهد.

طبق مستند رسمی Yamaha، این هشدار میتواند نشان دهد کابل یک اسپیکر با Polarity معکوس متصل شده است. اما Yamaha یک نکته مهم اضافه میکند: بسته به طراحی اسپیکر یا شرایط اتاق، این هشدار ممکن است حتی با سیم‌کشی صحیح نیز ظاهر شود.

بنابراین اگر Receiver هشدار Phase داد:

اول کابل را بررسی کنید.

اگر اتصال + و – صحیح است، بدون دلیل سیم‌ها را معکوس نکنید.

Manual همان اسپیکر و Receiver را نیز بررسی کنید.

چرا بعضی اسپیکرها با وجود سیم‌کشی درست هشدار Phase میدهند؟

یک اسپیکر چندراهه سیستم ساده‌ای نیست.

Crossover داخلی، اختلاف مکان آکوستیکی Driverها و طراحی فیلتر میتوانند پاسخ Phase پیچیده‌ای ایجاد کند.

حتی در برخی طراحی‌ها یک Driver داخلی ممکن است عمداً با Polarity متفاوت نسبت به Driver دیگر متصل شود تا جمع آکوستیکی در Crossover بهتر شود.

JBL در راهنمای M2 برای مثال توضیح میدهد که نحوه حرکت LF و HF Driverها با طراحی Crossover هماهنگ شده تا Phase مناسب در محدوده Crossover حفظ شود.

بنابراین خروجی الگوریتم Auto Calibration را نباید بدون توجه به طراحی خود اسپیکر تفسیر کرد.

آیا EQ میتواند مشکل قطبیت اشتباه را حل کند؟

خیر؛ اگر مسئله واقعاً معکوس بودن کابل یک کانال باشد، راه‌حل اصلی اصلاح Wiring است.

EQ دامنه فرکانس‌ها را تغییر میدهد، اما یک اتصال مثبت/منفی اشتباه را اصلاح نمیکند.

DSPهای حرفه‌ای میتوانند با Polarity Invert سیگنال یک کانال را برگردانند، اما در یک سیستم خانگی پسیو که سیم‌ها اشتباه وصل شده‌اند، منطقی‌ترین کار اصلاح اتصال فیزیکی است.

قطبیت ساب‌ووفر هم همین مسئله است؟

اصل Polarity مشابه است، اما مسئله Subwoofer کمی پیچیده‌تر میشود.

در Subwoofer هدف فقط یکسان کردن علامت سیم نیست؛ باید Subwoofer در محدوده Crossover با اسپیکرهای اصلی جمع مناسبی داشته باشد.

موقعیت Subwoofer و Main Speaker، Delay و Crossover میتوانند Phase Relationship آن‌ها را تغییر دهند. به همین دلیل بعضی ساب‌ووفرها کلید:

0° / 180°

یا کنترل Phase پیوسته دارند.

Biamp توضیح میدهد که در سیستم Subwoofer ممکن است بسته به Placement و Crossover، یکی از دو حالت Polarity جمع مناسب‌تری در منطقه Crossover ایجاد کند. بهترین حالت با Measurement یا مقایسه شنیداری تعیین میشود.

بنابراین موضوع «Polarity چپ و راست Stereo» را نباید مستقیماً با تنظیم Phase Subwoofer یکی دانست.

آیا تعویض کابل گران‌تر مشکل مرکز صدا را حل میکند؟

اگر کابل سالم باشد و مقاومت غیرعادی نداشته باشد، قبل از فکر کردن به تعویض کابل باید موارد پایه بررسی شوند:

• Polarity
• فاصله دو اسپیکر
• فاصله شنونده
• Balance
• Toe-in
• تقارن اتاق
• Reflectionهای چپ و راست

یک اتصال بسیار ساده Red-to-Red و Black-to-Black اگر اشتباه باشد، میتواند اثری بسیار بیشتر از تعویض کابل سالم با یک کابل گران‌تر داشته باشد.

اگر مرکز صدا همچنان دقیق نیست چه کنیم؟

اگر قطبیت صحیح است، مسئله الزاماً از Wiring نیست.

Phantom Center به عوامل دیگری نیز حساس است:

فاصله دو اسپیکر

اگر یک اسپیکر چند سانتی‌متر به شنونده نزدیک‌تر باشد، Timing و Level دو کانال متفاوت میشود.

Balance

اختلاف Gain میان کانال چپ و راست مرکز تصویر را جابه‌جا میکند.

Room Asymmetry

اگر یک طرف سیستم کنار دیوار باشد و طرف دیگر فضای باز داشته باشد، Reflectionها میتوانند Center Image را تغییر دهند.

Toe-in

زاویه اسپیکرها میتواند میزان انرژی مستقیم رسیده از هر کانال را تغییر دهد.

موقعیت شنونده

اگر دقیقاً وسط دو اسپیکر ننشینید، مرکز صدا به سمت اسپیکر نزدیک‌تر حرکت میکند.

بنابراین Polarity یکی از اولین مواردی است که باید بررسی شود، نه تنها عامل Stereo Imaging.

بهترین تست ساده برای مرکز صدا چیست؟

یکی از ساده‌ترین تست‌ها یک فایل Mono با وکال واضح است.

در Sweet Spot بنشینید.

اگر سیستم درست تنظیم شده باشد، باید احساس کنید خواننده از نقطه‌ای میان دو اسپیکر می‌آید؛ حتی اگر هیچ اسپیکر فیزیکی در آن نقطه وجود نداشته باشد.

سپس یکی از کانال‌ها را فقط برای تست با Polarity معکوس کنید و دوباره گوش دهید.

تفاوت میان Center Image متمرکز و حالت Diffuse معمولاً بسیار واضح است.

بعد از تست، حتماً اتصال را به حالت صحیح بازگردانید.

اشتباهات رایج در تنظیم قطبیت اسپیکر

یکی از اشتباهات رایج این است که تصور کنیم اگر + و – برعکس شوند، اسپیکر اصلاً صدا تولید نمیکند. اسپیکر معمولاً همچنان کار میکند؛ مشکل اصلی زمانی ایجاد میشود که رابطه آن با اسپیکر دیگر نادرست باشد.

اشتباه دوم این است که Polarity و Phase را کاملاً یکی بدانیم.

اشتباه سوم این است که با دیدن هشدار Out of Phase در Receiver فوراً سیم را برعکس کنیم؛ در حالی که Yamaha هشدار میدهد بعضی اسپیکرها حتی با سیم‌کشی صحیح ممکن است چنین نتیجه‌ای ایجاد کند.

اشتباه چهارم این است که مشکل Center Image را فقط به قطبیت نسبت دهیم و Placement و Room Acoustics را نادیده بگیریم.

کلام آخر

قطبیت اسپیکر شاید فقط به دو علامت + و – مربوط باشد، اما در یک سیستم Stereo تأثیر مستقیمی بر نحوه جمع شدن صدای دو کانال دارد.

اگر فقط یکی از اسپیکرها با Polarity معکوس متصل شود، میتواند باعث کاهش Bass، Stereo Imaging ضعیف و از بین رفتن تمرکز Phantom Center شود.

در مقابل، اگر هر دو اسپیکر هم‌زمان معکوس باشید، رابطه نسبی میان آن‌ها حفظ میشود و مشکل کلاسیک Out-of-Polarity Stereo معمولاً رخ نمیدهد؛ هرچند Absolute Polarity کل سیستم تغییر کرده است.

برای تست نیز نیازی نیست از پیچیده‌ترین تجهیزات شروع کنید:

اول سیم‌های + و – را بررسی کنید، سپس یک سیگنال Mono پخش کنید.

اگر وکال در وسط تصویر قفل نمیشود و صدا به شکل عجیب در دو طرف پخش شده است، قطبیت یکی از اولین مواردی است که باید بررسی شود.

سوالات متداول

قطبیت اسپیکر چیست؟

قطبیت مشخص میکند ترمینال مثبت و منفی آمپلی‌فایر چگونه به مثبت و منفی اسپیکر متصل میشوند و جهت اولیه حرکت Driver نسبت به سیگنال چگونه است.

اگر مثبت و منفی یک اسپیکر برعکس شود چه میشود؟

اسپیکر همچنان صدا میدهد، اما اگر اسپیکر دیگر درست متصل باشد، Bass و Stereo Imaging میتوانند ضعیف شوند و Phantom Center از تمرکز خارج شود.

آیا اتصال اشتباه قطبیت به اسپیکر آسیب می‌زند؟

معکوس کردن + و – یک اسپیکر پسیو معمولی معمولاً به‌تنهایی باعث آسیب نمیشود، اما عملکرد آکوستیکی Stereo را خراب میکند. اتصال کوتاه میان + و – موضوع متفاوتی است و میتواند برای آمپلی‌فایر خطرناک باشد. JBL نیز درباره تماس سیم‌های مثبت و منفی و خطر Short Circuit هشدار میدهد.

آیا اگر هر دو اسپیکر را برعکس وصل کنیم Bass از بین میرود؟

معمولاً نه به همان شکل حالت معکوس بودن تنها یک کانال؛ چون دو اسپیکر همچنان نسبت به یکدیگر قطبیت یکسان دارند.

بهترین روش تست قطبیت چیست؟

بررسی مستقیم کابل و سپس پخش یک Mono Voice یا Mono Pink Noise یکی از ساده‌ترین روش‌هاست. در حالت صحیح، صدا باید در مرکز دو اسپیکر متمرکز شود.

چرا Receiver می‌گوید اسپیکر Out of Phase است ولی سیم‌ها درست‌اند؟

طراحی Crossover، رفتار Phase اسپیکر یا شرایط اتاق ممکن است الگوریتم Calibration را گمراه کند. Yamaha نیز این احتمال را در راهنمای YPAO ذکر میکند.
