کراس اور صوتی چیست و چگونه فرکانس‌ها را تقسیم می‌کند؟

کراس اور صوتی چیست و چگونه فرکانس‌ها را تقسیم میکند؟

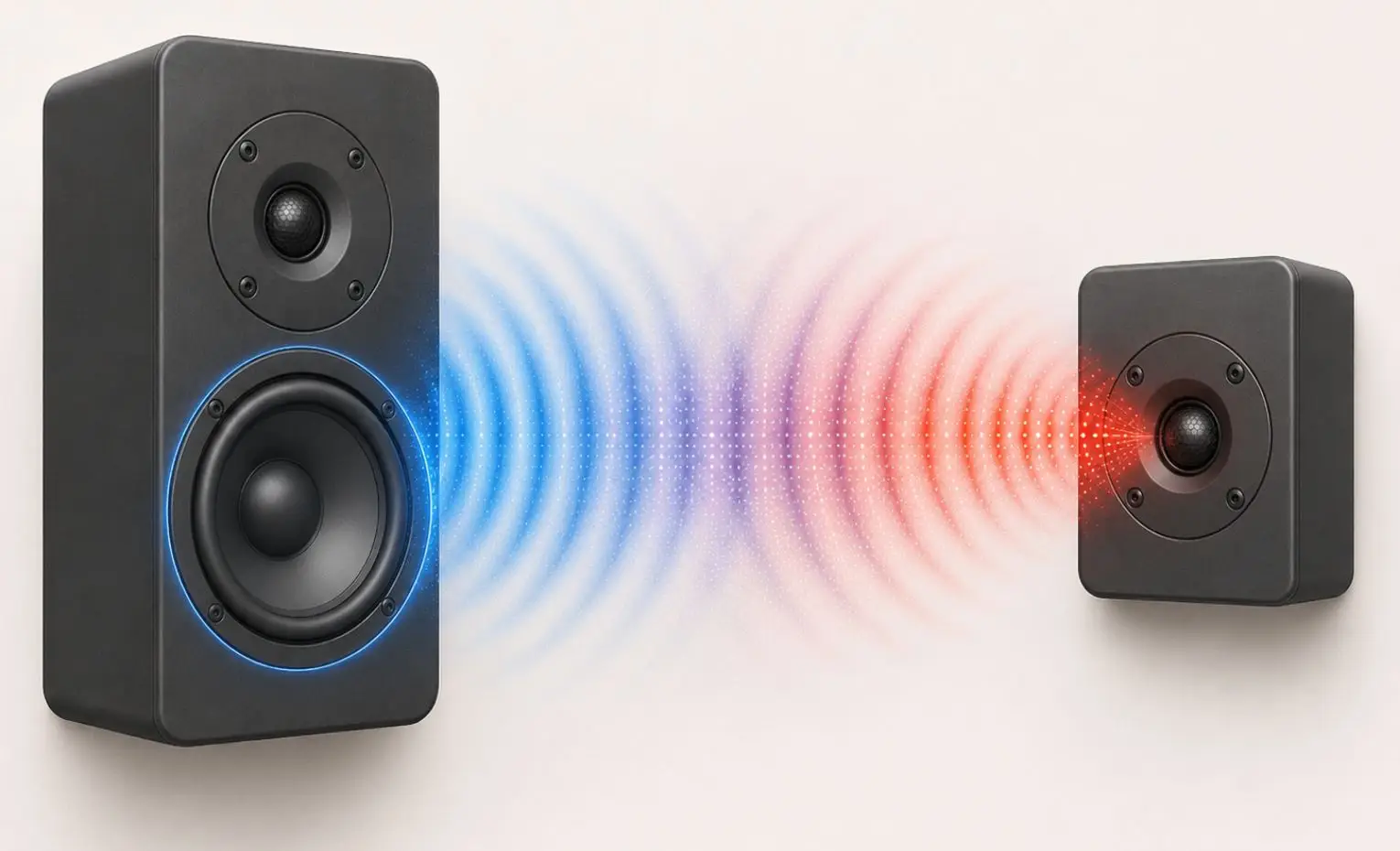

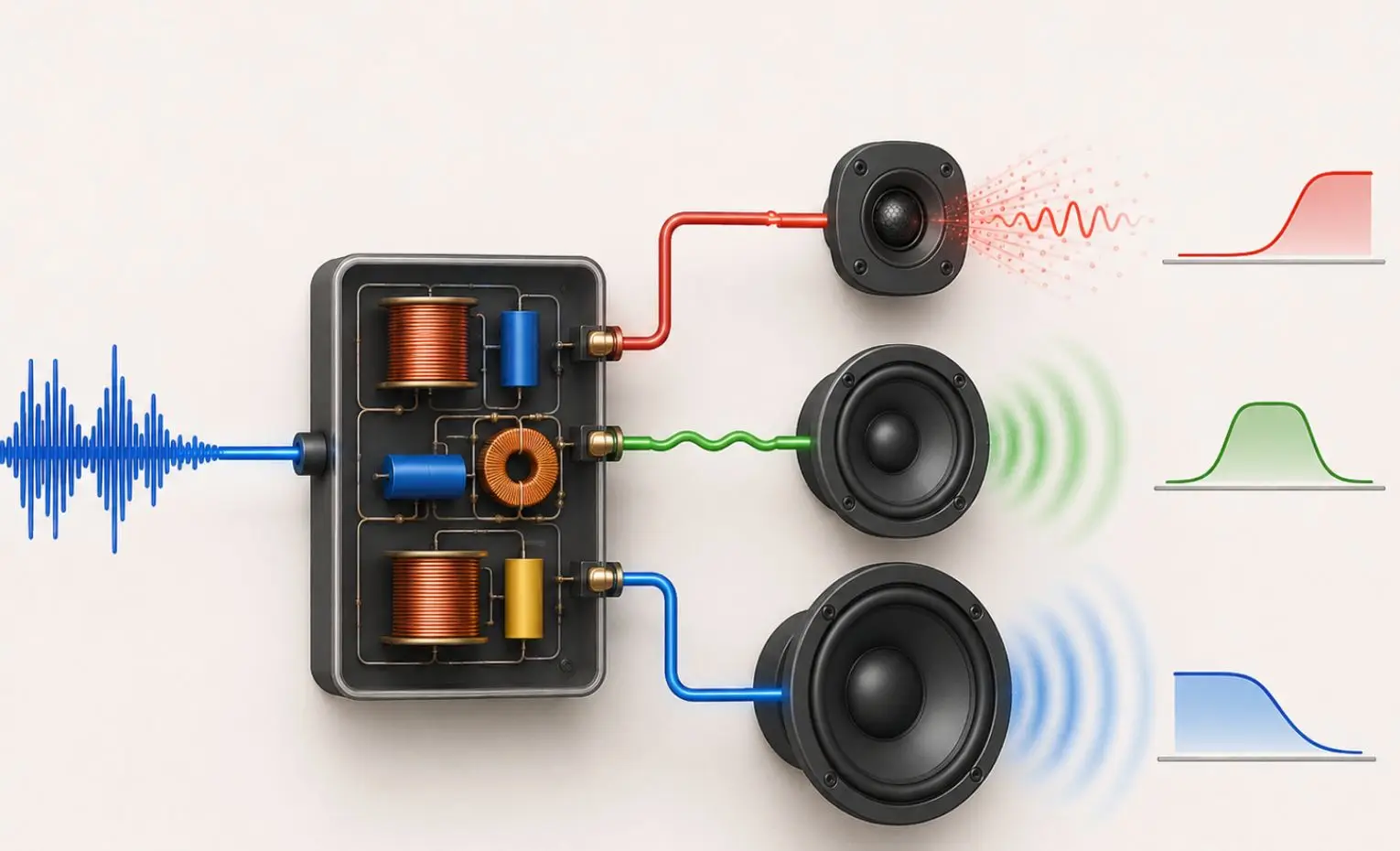

کراس اور صوتی یا Audio Crossover بخشی از سیستم صوتی است که طیف فرکانسی صدا را به محدوده‌های مختلف تقسیم میکند تا هر درایور فقط بخشی از صدا را دریافت کند که برای پخش آن طراحی شده است.

در یک اسپیکر دوطرفه، معمولاً فرکانس‌های پایین به Woofer و فرکانس‌های بالا به Tweeter فرستاده میشوند. در سیستم سه‌طرفه نیز یک Midrange اضافه میشود که محدوده میدرنج را دریافت میکند. miniDSP این ساختار را دقیقاً با Low-Pass برای ووفر، High-Pass برای توییتر و ترکیب High-Pass و Low-Pass برای Midrange توضیح میدهد.

پس کراس‌اور را میتوان نوعی «مدیر ترافیک فرکانس‌ها» در اسپیکر دانست؛ اما برخلاف تصور ساده، در یک فرکانس مشخص ناگهان مسیر صدا قطع و مسیر دیگری باز نمیشود. انتقال بین درایورها معمولاً تدریجی است و چیزی به نام Filter Slope تعیین میکند این کاهش با چه سرعتی اتفاق بیفتد.

اصلاً چرا اسپیکر به کراس‌اور نیاز دارد؟

یک Tweeter برای پخش فرکانس‌های بسیار بالا ساخته شده و نمیتواند همان وظیفه‌ای را انجام دهد که از یک Woofer بزرگ انتظار داریم. ووفر نیز برای تولید Bass و Low-Mid مناسب‌تر است و معمولاً در فرکانس‌های بالا عملکرد ایده‌آلی ندارد.

کراس‌اور اجازه میدهد هر Driver در محدوده مناسب خودش فعالیت کند. علاوه بر بهبود Integration و پاسخ صوتی، محدود کردن فرکانس‌های نامناسب میتواند از بعضی Driverها در برابر فشار اضافی نیز محافظت کند. JBL و Kicker هر دو Crossover را ابزاری برای محدودکردن محدوده فرکانسی درایورها با هدف بهینه‌سازی صدا و افزایش قابلیت اطمینان معرفی میکند.

مثلاً ارسال Bass عمیق به Tweeter نه‌تنها فایده‌ای ندارد، بلکه میتواند فشار زیادی به آن وارد کند.

کراس‌اور چگونه فرکانس‌ها را جدا میکند؟

سه فیلتر اصلی برای این کار وجود دارد:

نوع فیلتر	چه چیزی عبور میکند؟	کاربرد معمول
High-Pass Filter	فرکانس‌های بالاتر	Tweeter
Low-Pass Filter	فرکانس‌های پایین‌تر	Woofer / Subwoofer
Band-Pass Filter	یک محدوده میدرنج	Midrange / Mid-Bass

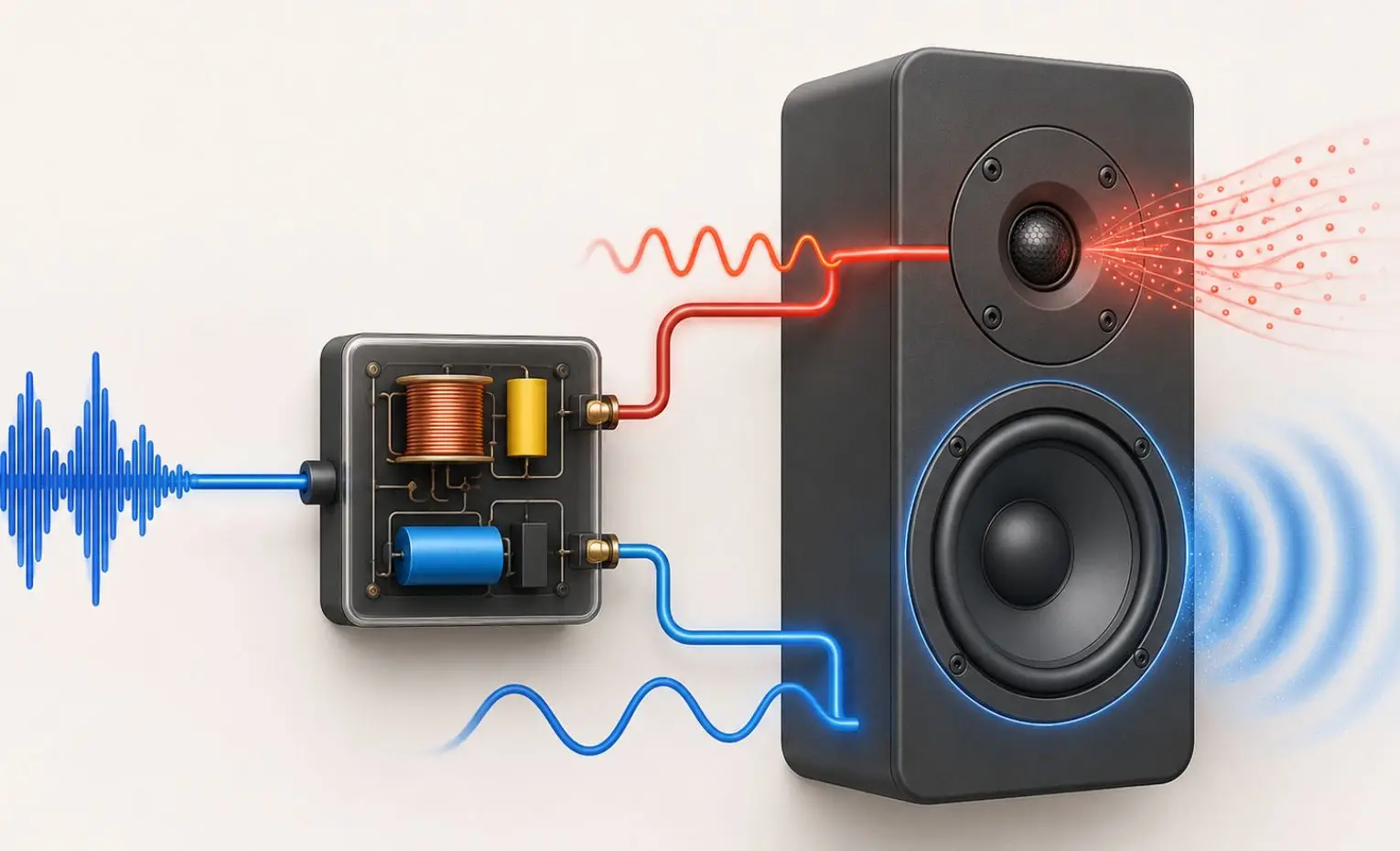

در یک اسپیکر دوطرفه، Woofer یک Low-Pass دریافت میکند و Tweeter یک High-Pass. در اسپیکر سه‌طرفه، Midrange معمولاً از یک Band-Pass استفاده میکند؛ یعنی هم فرکانس‌های خیلی پایین و هم خیلی بالا از آن حذف میشوند.

Crossover Frequency چیست؟

Crossover Frequency یا فرکانس کراس‌اور ناحیه‌ای است که انتقال وظیفه میان دو Driver انجام میشود.

فرض کنید مشخصات یک اسپیکر نوشته:

Crossover Frequency: 2 kHz

این به معنی آن نیست که:

Woofer تا 1999 Hz صدا دارد
و
در 2000 Hz ناگهان خاموش میشود.

در واقع فیلترها دارای شیب هستند و Output هر Driver در اطراف Crossover به‌تدریج تغییر میکند. miniDSP نیز Cutoff Frequency را یک نقطه اسمی معرفی میکند و توضیح میدهد انتقال واقعی از Pass Band به Stop Band به‌صورت تدریجی و وابسته به Slope فیلتر اتفاق می‌افتد.

JBL EON208P نمونه واقعی خوبی است: این سیستم دوطرفه Crossover Frequency برابر 2 kHz و فیلترهای مرتبه دوم با شیب 12 dB/oct دارد.

پس در محدوده Crossover هر دو Driver صدا تولید میکند؟

معمولاً بله.

در اطراف Crossover، Woofer هنوز مقداری Output دارد و Tweeter نیز شروع به وارد شدن به محدوده کاری خود کرده است.

هدف طراح این است که مجموع خروجی آکوستیکی آن‌ها تا حد امکان یک انتقال طبیعی و یکپارچه ایجاد کند.

بنابراین طراحی Crossover فقط «تقسیم فرکانس» نیست؛ باید مواردی مثل:

• Frequency Response خود Driverها
• Phase
• Level
• Directivity
• فاصله آکوستیکی Driverها
• Impedance

نیز در نظر گرفته شوند.

به همین دلیل یک Crossover آماده با عدد ظاهراً مناسب را نمیتوان بدون Measurement روی هر Woofer و Tweeter دلخواه نصب کرد و انتظار نتیجه ایده‌آل داشت.

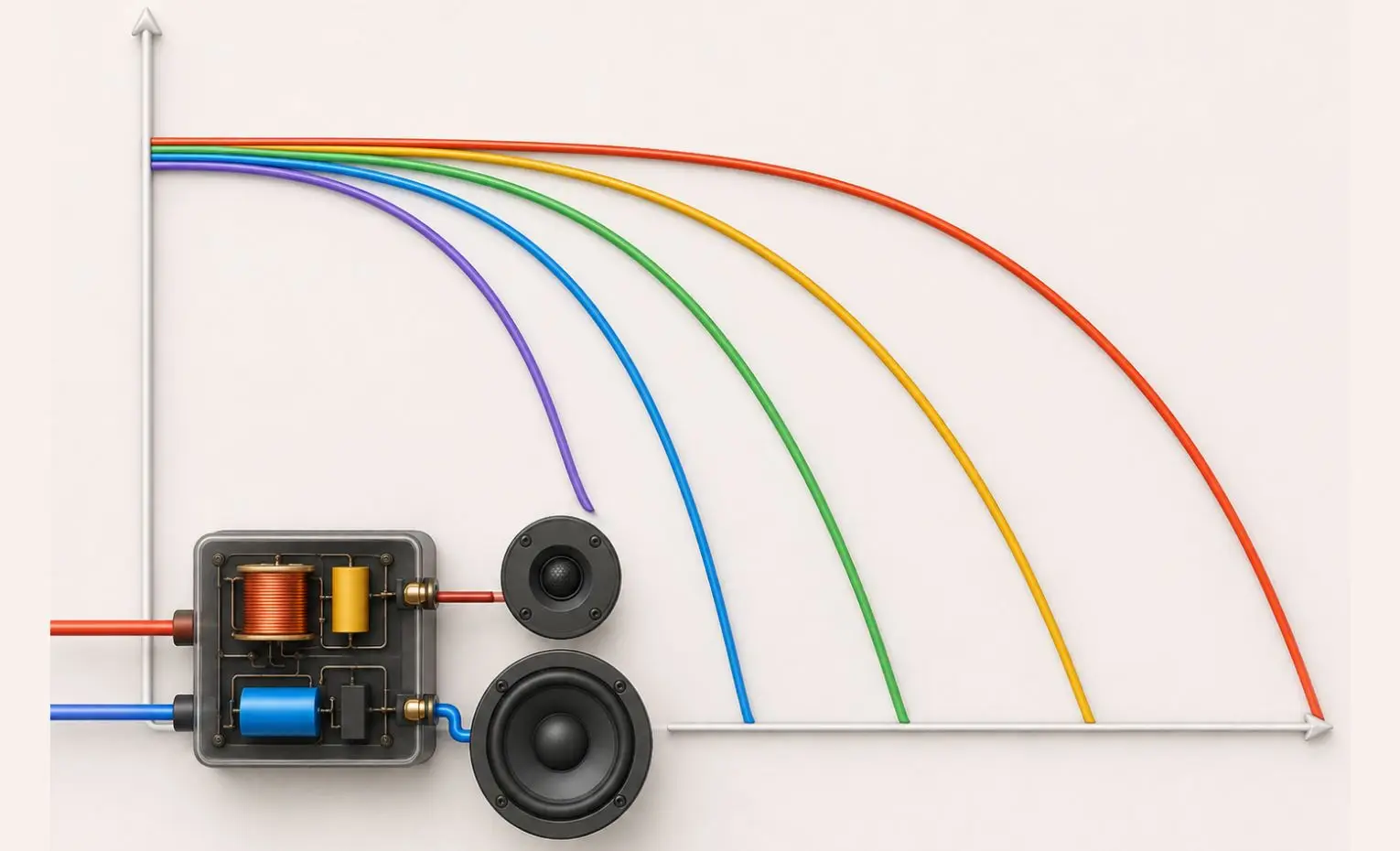

شیب کراس‌اور یا Crossover Slope چیست؟

فرض کنید Low-Pass Filter روی 2 kHz تنظیم شده است.

فیلتر قرار نیست بعد از 2 kHz همه چیز را فوراً حذف کند. Output با یک شیب مشخص کاهش پیدا میکند.

این شیب با واحد:

dB per Octave یا dB/oct

بیان میشود.

مثلاً:

6 dB/oct

یعنی با هر یک Octave فاصله گرفتن از ناحیه Cutoff، Level تقریباً 6 دسی‌بل دیگر کاهش پیدا میکند.

در فیلترهای متداول:

مرتبه فیلتر	شیب اسمی
First Order	6 dB/oct
Second Order	12 dB/oct
Third Order	18 dB/oct
Fourth Order	24 dB/oct

Parts Express نیز یک فیلتر First-Order را با افت 6 dB در هر Octave توضیح میدهد، در حالی که JBL در محصولات مختلف از فیلترهای 12 تا حتی 36 dB/oct استفاده کرده است.

شیب بیشتر بهتر است؟

نه الزاماً.

یک فیلتر 24 dB/oct فرکانس‌های خارج از محدوده را سریع‌تر از فیلتر 6 dB/oct کاهش میدهد؛ اما «شیب بیشتر = صدای بهتر» قانون درستی نیست.

انتخاب Slope به:

• رفتار Woofer
• رفتار Tweeter
• محدوده امن Driver
• Phase
• فاصله Driverها
• Directivity
• هدف طراحی

بستگی دارد.

حتی در DSPهای حرفه‌ای JBL امکان انتخاب Bessel، Butterworth و Linkwitz-Riley با Slopeهای مختلف فراهم شده است؛ یعنی یک پاسخ واحد برای تمام سیستم‌ها وجود ندارد.

Butterworth، Linkwitz-Riley و Bessel چه هستند؟

این نام‌ها به خانواده‌های مختلف فیلتر اشاره دارند.

همه آن‌ها میتوانند High-Pass یا Low-Pass بسازند، اما شکل Response و رفتار Phase آن‌ها یکسان نیست.

miniDSP برای مثال توضیح میدهد:

Butterworth در Cutoff تعریف‌شده معمولاً 3 dB پایین‌تر است.

Linkwitz-Riley در Crossover Frequency معمولاً هر مسیر را 6 dB پایین می‌آورد.

Bessel Transition ملایم‌تری در ناحیه Crossover دارد.

به همین دلیل فقط نوشتن:

Crossover = 2 kHz

تمام داستان را نمی‌گوید.

ممکن است دو سیستم هر دو 2 kHz باشید اما:

یکی LR24
و دیگری BW12

باشد و رفتار متفاوتی داشته باشید.

Crossover Point و Cutoff Frequency همیشه یک معنی دارند؟

در محتوای عمومی این اصطلاح‌ها گاهی به جای یکدیگر استفاده میشوند، اما در طراحی دقیق باید مراقب بود.

برای مثال در یک Butterworth، Cutoff میتواند نقطه ‎-3 dB باشد، در حالی که در Linkwitz-Riley نقطه Crossover معمولاً برای هر مسیر ‎-6 dB است. miniDSP همین تفاوت را در تعریف فیلترهای خود مشخص میکند.

بنابراین وقتی فقط یک عدد Frequency در Specification می‌بینید، بدون دانستن نوع فیلتر نمیتوان همه رفتار Crossover را از روی آن پیش‌بینی کرد.

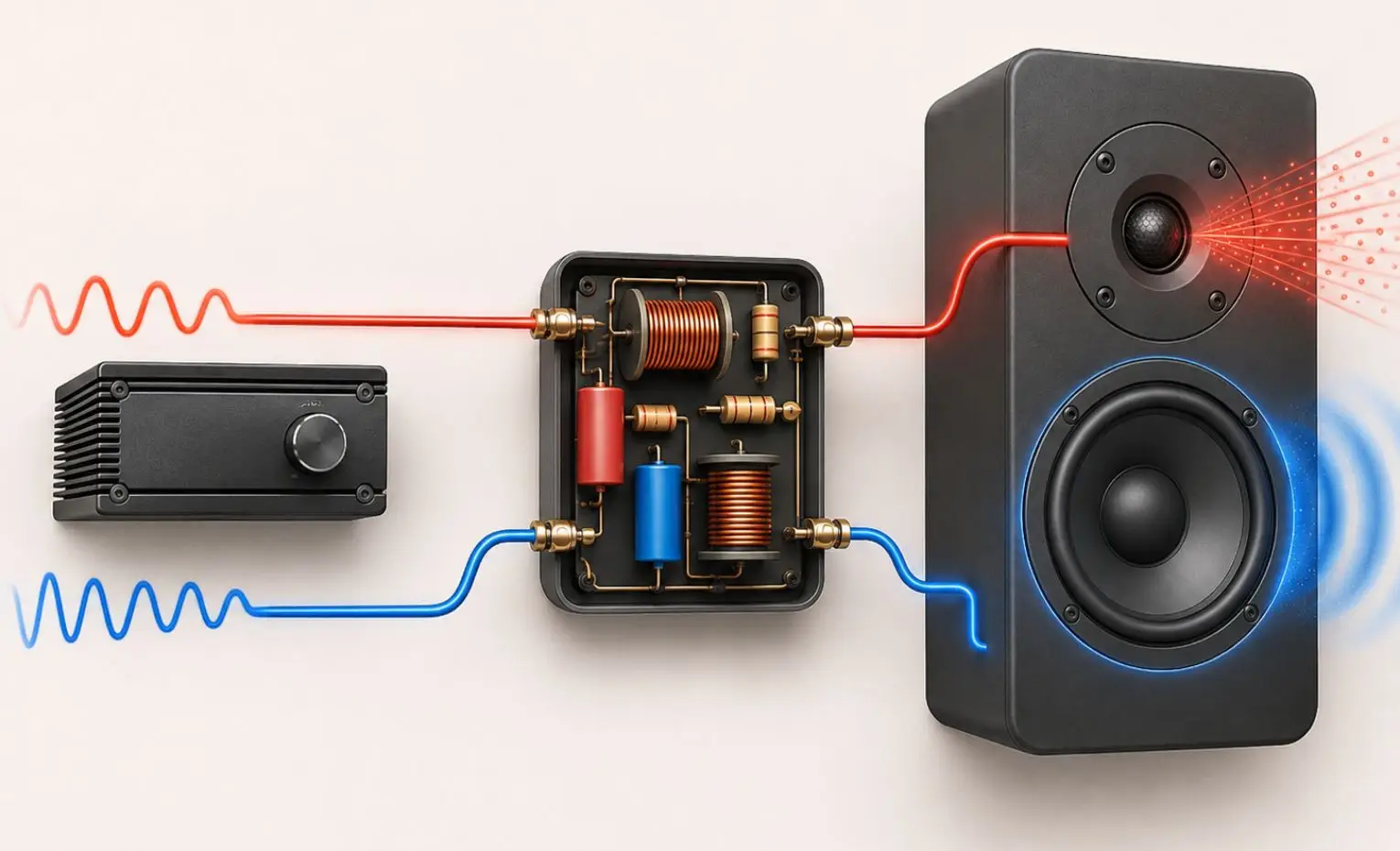

کراس‌اور Passive چیست؟

Passive Crossover معمولاً بعد از Power Amplifier قرار میگیرد و با سیگنال تقویت‌شده Speaker-Level کار میکند.

در بسیاری از اسپیکرهای Passive چنددرایوره، Crossover داخل خود کابینت قرار دارد.

اجزای متداول آن شامل:

Capacitor

Inductor

و گاهی:

Resistor

است.

miniDSP توضیح میدهد Passive Crossover با Coil، Capacitor و Resistor ساخته میشود و وظیفه تقسیم Signal تقویت‌شده میان Driverها را برعهده دارد.

Capacitor و Inductor چه کاری انجام میدهند؟

در ساده‌ترین مثال:

یک Capacitor سری با Tweeter میتواند Low Frequency را کاهش دهد و یک High-Pass ساده بسازد.

یک Inductor سری با Woofer میتواند High Frequency را کاهش دهد و Low-Pass ایجاد کند.

Parts Express همین رفتار را برای Capacitor و Inductor و تأثیر Reactance آن‌ها با تغییر Frequency توضیح میدهد.

اما Crossover واقعی لزوماً فقط یک Capacitor و یک Coil نیست.

ممکن است چندین:

• Capacitor
• Inductor
• Resistor
• L-Pad
• Zobel
• Notch Network

برای تنظیم Response و Impedance استفاده شوند.

چرا نمیتوان کراس‌اور Passive را فقط با عدد 8 اهم طراحی کرد؟

یکی از اشتباهات رایج DIY این است که فرض کنیم:

Speaker = یک مقاومت دقیق 8Ω

و سپس فقط با Formula مقدار Capacitor و Inductor را حساب کنیم.

اما Impedance واقعی Driver با Frequency تغییر میکند.

Parts Express صراحتاً هشدار میدهد فرمول‌های ساده Crossover معمولاً Load کاملاً مقاومتی را فرض میکند، در حالی که Loudspeaker چنین رفتاری ندارد و Voice Coil Inductance باعث تغییر Impedance با Frequency میشود.

به همین دلیل یک Crossover محاسبه‌شده فقط بر اساس:

8Ω + 2 kHz

ممکن است در Speaker واقعی دقیقاً همان Response تئوری را ایجاد نکند.

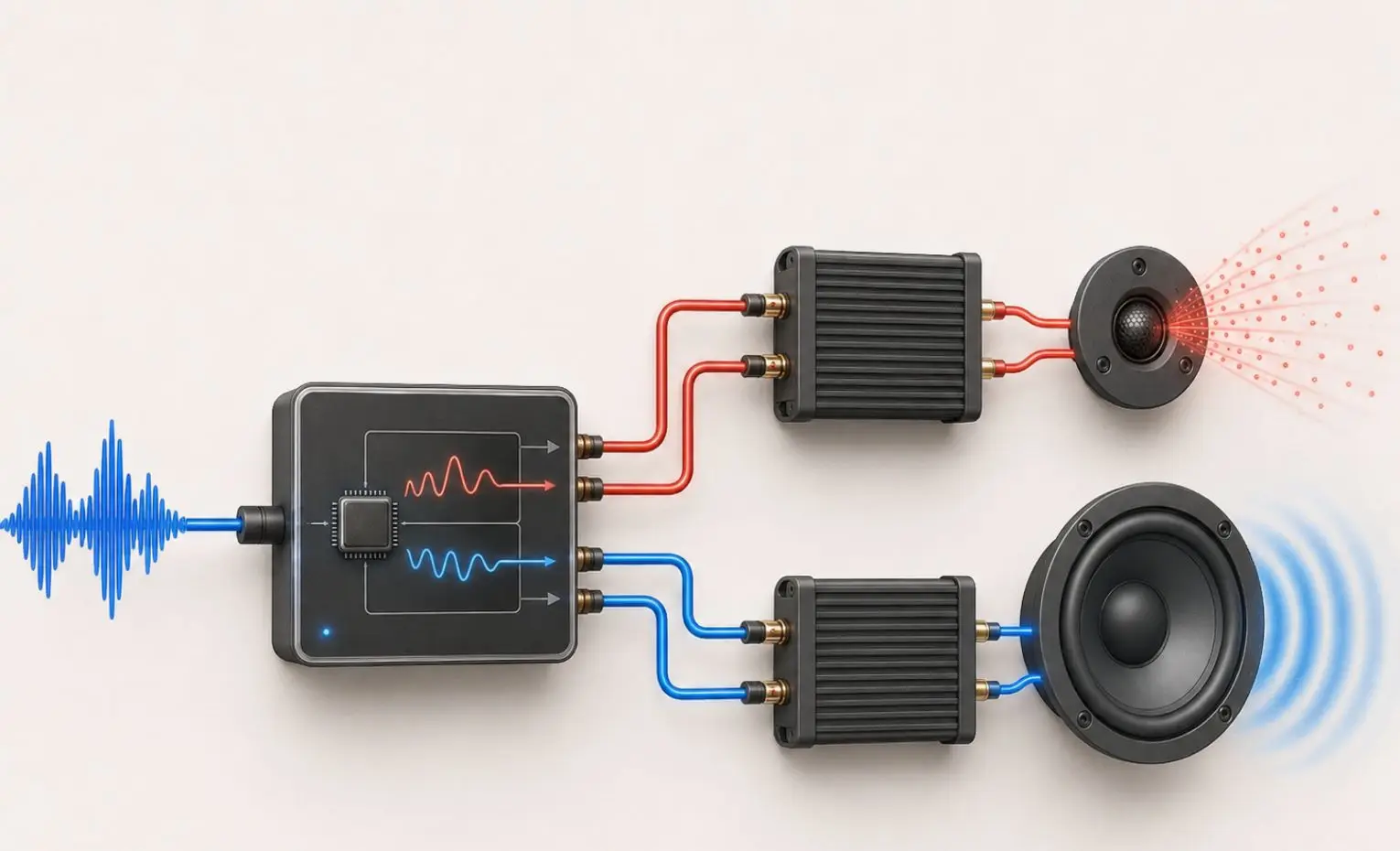

کراس‌اور Active چیست؟

در Active Crossover تقسیم Frequency قبل از Power Amplification انجام میشود.

یعنی:

Source
→ Crossover / DSP
→ چند خروجی مجزا
→ Amplifierهای مجزا
→ Driverهای مختلف

miniDSP توضیح میدهد در Active Crossover ابتدا Signal به Bandهای مختلف تقسیم میشود و سپس هر Band به Power Amplifier مربوط به Driver خودش میرود.

این ساختار در:

• Active Studio Monitorها
• PA Systems
• DSP Processorها
• بعضی سیستم‌های Car Audio

بسیار رایج است.

DSP Crossover چیست؟

DSP Crossover در اصل نوعی Active Crossover دیجیتال است.

مزیت بزرگ آن انعطاف‌پذیری است.

مثلاً میتوان برای هر Output مشخص کرد:

High-Pass = 80 Hz
Low-Pass = 2 kHz
Slope = LR24

و علاوه بر آن:

• Delay
• Gain
• Polarity
• EQ

را نیز تنظیم کرد.

JBL CDi DriveCore برای مثال امکان انتخاب High-Pass و Low-Pass، Frequency، Filter Type، Slope و حتی Polarity را به‌صورت DSP فراهم میکند.

Passive یا Active؛ کدام بهتر است؟

هیچ‌کدام به‌صورت مطلق «بهتر» نیست.

Passive Crossover

مزیت اصلی سادگی سیستم است.

یک Amplifier میتواند کل Speaker را Drive کند و Crossover داخلی Signal را میان Driverها تقسیم میکند.

Active Crossover

امکان کنترل بسیار بیشتری میدهد و هر Driver میتواند Amplification اختصاصی داشته باشد.

miniDSP همچنین اشاره میکند Active Crossover چون قبل از Power Amplifier کار میکند، امکان استفاده از Amplifier مستقل برای هر Driver و کنترل DSP بسیار بیشتری را فراهم میکند.

به همین دلیل بسیاری از اسپیکرهای Active مدرن از DSP برای Crossover استفاده میکند.

کراس‌اور در اسپیکر Active کجاست؟

در اسپیکر Active چنددرایوره، معمولاً Crossover بخشی از Electronics داخلی است.

مسیر میتواند چیزی شبیه این باشد:

Audio Input
→ DSP
→ Crossover
→ Amplifier Woofer
→ Woofer

و هم‌زمان:

DSP
→ Crossover
→ Amplifier Tweeter
→ Tweeter

در این طراحی لازم نیست Signal پرقدرت ابتدا وارد Passive Network شود.

تفاوت Electrical Crossover و Acoustic Crossover

این یکی از مهم‌ترین مفاهیم فنی موضوع است.

فرض کنید روی DSP یک Low-Pass با شیب 12 dB/oct قرار دهید.

این فقط Electrical Filter است.

اما Woofer خودش نیز Frequency Response طبیعی دارد و ممکن است از یک نقطه مشخص به بعد Roll-Off شود.

آنچه واقعاً در اتاق اندازه می‌گیریم حاصل:

Electrical Filter + رفتار خود Driver + Cabinet + Acoustic Environment

است.

بنابراین:

Electrical Slope ≠ الزاماً Acoustic Slope نهایی

این همان دلیلی است که طراحی حرفه‌ای Crossover بر اساس Measurement واقعی Driver انجام میشود، نه فقط Formula.

چرا انتخاب Crossover Frequency برای Woofer و Tweeter مهم است؟

اگر Crossover بیش از حد پایین باشد، Tweeter ممکن است مجبور شود Frequencyهایی را پخش کند که برای آن مناسب نیستند.

اگر بیش از حد بالا باشد، Woofer ممکن است وارد محدوده‌ای شود که:

• Dispersion آن باریک شده،
• Breakup ایجاد شده،
• یا Response آن نامنظم است.

بنابراین نقطه Crossover معمولاً جایی انتخاب میشود که دو Driver بتوانند در محدوده انتقال عملکرد قابل‌قبولی داشته باشید.

هدف این نیست که فقط Frequency Range روی کاغذ تقسیم شود؛ دو Driver باید از نظر آکوستیکی هم بتوانند به یکدیگر تحویل دهند.

آیا Crossover از اسپیکر محافظت میکند؟

تا حدی بله.

High-Pass میتواند Low Frequencyهای نامناسب را از Tweeter یا Speaker کوچک دور کند.

miniDSP نیز یکی از کاربردهای Crossover Filter را محدودکردن Low-Frequency Content برای کاهش خطر Over-Excursion معرفی میکند.

JBL نیز می‌گوید ارسال فرکانس‌هایی خارج از محدوده مناسب Loudspeaker میتواند باعث Distortion یا حتی آسیب شود.

اما Crossover یک سیستم محافظت کامل نیست.

Power بیش از حد، Clipping، Thermal Limits و Mechanical Limits همچنان اهمیت دارند.

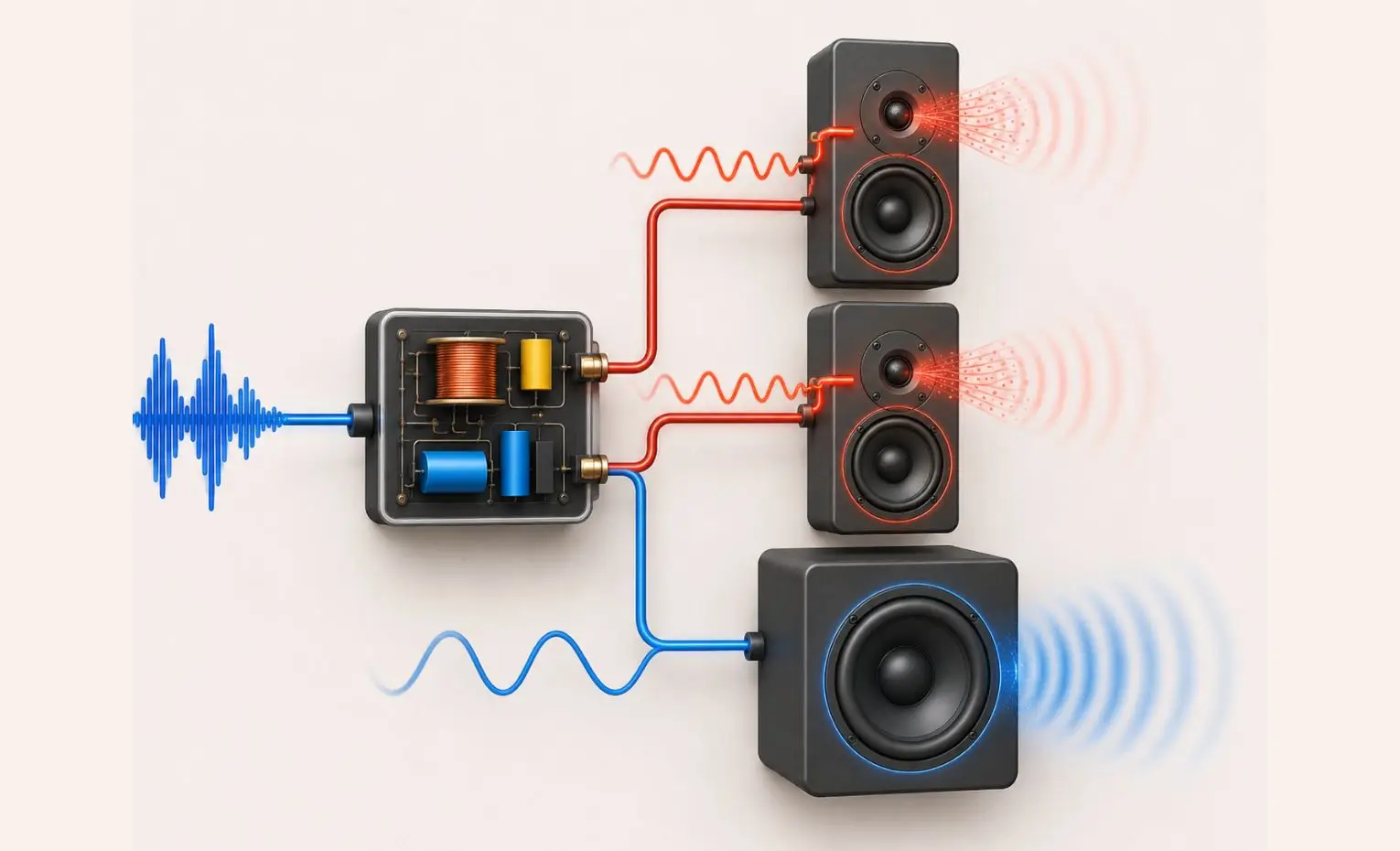

کراس‌اور Subwoofer چیست؟

در سیستم دارای Subwoofer نیز Crossover استفاده میشود.

مثلاً:

Main Speaker → High-Pass

Subwoofer → Low-Pass

اگر Crossover روی 80 Hz باشد، Subwoofer به‌تدریج در فرکانس‌های بالاتر از آن کاهش پیدا میکند و Main Speakerها در پایین‌تر از آن Roll-Off میشوند.

miniDSP همین ساختار High-Pass برای Speaker و Low-Pass برای Subwoofer را توضیح میدهد.

آیا 80 هرتز بهترین Crossover برای همه سیستم‌هاست؟

خیر.

80 Hz یکی از مقادیر رایج در Home Theater است، اما قانون عمومی برای همه سیستم‌ها نیست.

عدد مناسب به:

• Low-Frequency Extension اسپیکرها
• Subwoofer
• Room
• Placement
• Bass Management
• Filter Slope
• Integration

وابسته است.

یک Bookshelf کوچک و یک Tower بزرگ الزاماً به Crossover یکسان نیاز ندارند.

Crossover و LFE یکی هستند؟

خیر.

این دو زیاد با هم اشتباه میشوند.

Crossover/Bass Management تعیین میکند چه بخشی از Bass اسپیکرهای مختلف به Subwoofer منتقل شود.

LFE یک کانال جداگانه در محتوای Multichannel است.

بنابراین تنظیم:

Crossover = 80 Hz

به معنی این نیست که خود LFE فقط تا 80 Hz تعریف شده است.

این دو مفهوم باید جدا نگه داشته شوند.

آیا Crossover همان EQ است؟

نه.

Crossover محدوده‌ای از Frequencyها را میان Driverها تقسیم یا محدود میکند.

Equalizer Level ناحیه‌های مشخص Frequency را تغییر میدهد.

مثلاً:

Crossover:

هرچه زیر 80 Hz است به Main Speaker کمتر برسد.

EQ:

100 Hz را 3 dB کاهش بده.

هر دو از Filter استفاده میکند، اما هدفشان یکسان نیست.

آیا Crossover همان Frequency Response است؟

نه.

Crossover یکی از عوامل شکل‌دهنده Frequency Response نهایی است.

پاسخ نهایی Speaker حاصل ترکیب موارد زیادی است:

Driver

• Crossover
• Cabinet
• Baffle
• Port
• Directivity
• Room

بنابراین از روی Crossover Frequency نمیتوان Frequency Response کامل اسپیکر را حدس زد.

اسپیکر Full-Range کراس‌اور ندارد؟

اگر یک Speaker واقعاً فقط یک Driver داشته باشد، ممکن است برای تقسیم فرکانس میان چند Driver به Crossover سنتی نیاز نداشته باشد.

اما عبارت «Full-Range Speaker» همیشه به معنی Single Driver نیست.

بسیاری از اسپیکرهایی که در بازار Full-Range نامیده میشوند، داخل کابینت Woofer و Tweeter دارند و Crossover داخلی نیز استفاده میکند.

مثلاً JBL EON208P یک Loudspeaker دوطرفه Full-Range است که Crossover Passive داخلی در 2 kHz دارد.

پس:

Full-Range System ≠ الزاماً Full-Range Single Driver

در اسپیکر سه‌طرفه چند Crossover داریم؟

معمولاً دو ناحیه Crossover وجود دارد:

Woofer ↔ Midrange

و

Midrange ↔ Tweeter

مثلاً JBL PRX935 سه‌طرفه دارای Crossover Frequencyهای 542 Hz و 2100 Hz است.

Midrange در چنین سیستمی عملاً میان High-Pass پایین و Low-Pass بالا قرار میگیرد و یک Band-Pass تشکیل میشود.

2-Way، 3-Way و 2.5-Way چه تفاوتی دارند؟

2-Way

دو Band اصلی:

Woofer
+
Tweeter

3-Way

سه Band:

Woofer
+
Midrange
+
Tweeter

2.5-Way

معمولاً دو Woofer مشابه داریم، اما یکی از آن‌ها فقط در Low Frequency مشارکت میکند و دیگری تا Crossover با Tweeter ادامه میدهد.

بنابراین 2.5-Way دقیقاً همان 3-Way نیست؛ چون Driver اختصاصی Midrange مستقل ندارد.

آیا میتوان Crossover یک اسپیکر را عوض کرد؟

از نظر فنی ممکن است، اما تعویض تصادفی آن معمولاً ایده خوبی نیست.

Crossover بخشی از طراحی کل Speaker است.

تغییر:

• Capacitor
• Inductor
• Resistor
• Crossover Frequency
• Slope

میتواند:

Frequency Response
Phase
Impedance
Driver Level
و Integration

را تغییر دهد.

حتی اگر روی Crossover جدید نوشته شده باشد:

2-Way 8Ω 3 kHz

به معنی Compatible بودن آن با هر Woofer و Tweeter هشت‌اهمی نیست.

آیا Crossover آماده برای ساخت اسپیکر کافی است؟

برای پروژه ساده آموزشی شاید بتوان از آن شروع کرد، اما برای طراحی دقیق خیر.

همان‌طور که Parts Express توضیح میدهد، Driver Load یک مقاومت ثابت نیست و Crossover تئوری باید با Response و Impedance واقعی Driver تطبیق داده شود.

طراحی دقیق معمولاً به:

• Frequency Response Measurement
• Impedance Measurement
• Simulation
• Acoustic Measurement

نیاز دارد.

چگونه Crossover Frequency مناسب را بفهمیم؟

اگر درباره یک محصول آماده صحبت میکنیم، بهترین کار مراجعه به Specification سازنده است.

اگر درباره AV Receiver + Subwoofer صحبت میکنیم، باید توان Low-Frequency اسپیکرها و نتیجه Calibration بررسی شود.

اگر درباره طراحی DIY Speaker صحبت میکنیم، فقط دیتاشیت کافی نیست؛ Measurement واقعی Driver و طراحی Filter لازم است.

پس هیچ جدول عمومی مانند:

«Tweeter همیشه 3 kHz»

یا

«Woofer همیشه 2 kHz»

وجود ندارد.

اشتباهات رایج درباره Crossover

«Crossover روی 2 kHz یعنی Woofer در 2 kHz خاموش میشود.»
خیر؛ Filter دارای Slope است.

«شیب 24 dB همیشه از 12 dB بهتر است.»
خیر؛ به طراحی سیستم بستگی دارد.

«هر دو Driver هشت‌اهمی را میتوان با Crossover آماده 8Ω استفاده کرد.»
Impedance واقعی با Frequency تغییر میکند.

«Passive و Active Crossover فقط دو اسم برای یک چیز هستند.»
وظیفه اصلی مشابه است، اما جای Crossover نسبت به Power Amplifier و معماری سیستم متفاوت است.

«Crossover همان EQ است.»
خیر؛ یکی عمدتاً تقسیم Band و دیگری تنظیم Level Frequencyهاست.

«Full-Range Speaker حتماً Crossover ندارد.»
بسیاری از Full-Range Systemهای چنددرایوره Crossover داخلی دارند.

کلام آخر

کراس‌اور صوتی وظیفه دارد محدوده فرکانسی مناسب را به Driver مناسب برساند.

در یک سیستم ساده دوطرفه:

Low Frequency → Woofer

High Frequency → Tweeter

و در سیستم سه‌طرفه:

Low → Woofer

Mid → Midrange

High → Tweeter

فرکانس Crossover یک دیوار سخت میان این محدوده‌ها نیست؛ Transition به‌صورت تدریجی و براساس Filter Slope اتفاق می‌افتد. نوع Filter، شیب، رفتار Driver، Phase و Impedance همگی روی نتیجه نهایی تأثیر دارند.

کراس‌اور Passive بعد از Amplifier و معمولاً با Capacitor، Inductor و Resistor کار میکند، در حالی که Active/DSP Crossover Signal را قبل از Power Amplification تقسیم میکند و کنترل بسیار بیشتری روی Frequency، Slope، Delay، Gain و Polarity میدهد.

به همین دلیل Crossover فقط یک قطعه کوچک داخل اسپیکر نیست؛ یکی از مهم‌ترین بخش‌هایی است که تعیین میکند چند Driver مختلف چگونه به‌صورت یک Speaker واحد شنیده شوند.

سوالات متداول

کراس‌اور اسپیکر چیست؟

مدار یا پردازشی است که Signal صوتی را به Bandهای مختلف تقسیم میکند تا Woofer، Midrange و Tweeter محدوده مناسب خود را دریافت کند.

Crossover Frequency چیست؟

فرکانس یا ناحیه‌ای است که Transition میان دو Driver انجام میشود. Driverها در این نقطه ناگهان خاموش و روشن نمیشوند، بلکه براساس Slope به‌تدریج Roll-Off میکند.

Passive Crossover چیست؟

Crossover مبتنی بر قطعات Passive مانند Capacitor، Inductor و Resistor است که معمولاً پس از Power Amplifier قرار میگیرد.

Active Crossover چیست؟

قبل از Power Amplification Signal را به Bandهای مختلف تقسیم میکند و معمولاً برای هر Driver Amplifier جداگانه در نظر گرفته میشود.

شیب 12 یا 24 dB/oct چه معنی دارد؟

مشخص میکند Output خارج از محدوده Pass Band با چه سرعتی کاهش پیدا کند. هرچه عدد بالاتر باشد، Roll-Off سریع‌تر است.

آیا 80 Hz بهترین Crossover برای Subwoofer است؟

خیر. عدد مناسب به اسپیکر، Subwoofer، Room و Bass Management بستگی دارد.
