راهنمای استفاده از اسپیکر ادیفایر مدل S351DB

راهنمای استفاده از اسپیکر ادیفایر مدل S351DB

در راهنمای استفاده از اسپیکر ادیفایر مدل S351DB، مطابق ترتیب دفترچه رسمی محصول، نکات ایمنی، محتویات جعبه، معرفی کنترل‌ها و درگاه‌ها، ریموت کنترل، نحوه اتصال اجزای سیستم، استفاده از ورودی‌های Optical، ‏Coaxial، ‏AUX، ‏PC و Bluetooth، قابلیت Qualcomm aptX، مشخصات فنی و روش‌های عیب‌یابی را بررسی میکنیم. این دفترچه مربوط به مدل S351DB Active Speaker است.

دستورالعمل‌های مهم ایمنی

پیش از استفاده از Edifier S351DB، تمام دستورالعمل‌ها را مطالعه کرده و دفترچه را برای مراجعه‌های بعدی نگهداری کنید. فقط از لوازم جانبی مورد تأیید سازنده استفاده کنید و مراحل نصب و اتصال را مطابق راهنمای دستگاه انجام دهید.

ادیفایر استفاده، حمل و نگهداری محصول را در دمای 0 تا 35 درجه سانتی‌گراد توصیه میکند. همچنین این محصول باید در ارتفاع کمتر از 2000 متر استفاده شود.

برای کاهش خطر برق‌گرفتگی یا آتش‌سوزی:

• دستگاه را در معرض باران یا رطوبت قرار ندهید.
• محصول را نزدیک آب استفاده نکنید.
• دستگاه را داخل مایع فرو نبرید یا در معرض چکه و پاشش مایع قرار ندهید.
• اسپیکر را نزدیک رادیاتور، بخاری، اجاق یا سایر منابع حرارتی نصب نکنید.
• ظرف حاوی مایع مانند گلدان را روی محصول قرار ندهید.
• شعله باز مانند شمع روشن را روی دستگاه نگذارید.
• دریچه‌های تهویه را مسدود نکنید.
• هیچ جسمی را داخل منافذ دستگاه وارد نکنید.
• برای تهویه مناسب، حداقل 5 سانتی‌متر فضای آزاد اطراف محصول در نظر بگیرید.

کانکتورها را با فشار وارد درگاه نکنید. ابتدا مطمئن شوید مسیر ورودی مسدود نیست و نوع و جهت کانکتور با درگاه مطابقت دارد.

قطعات و لوازم جانبی کوچک را نیز دور از دسترس کودکان قرار دهید.

بدنه دستگاه را باز نکنید

باز کردن یا جدا کردن بدنه دستگاه میتواند شما را در معرض ولتاژ خطرناک قرار دهد و داخل محصول نیز قطعه‌ای وجود ندارد که توسط کاربر قابل تعمیر باشد.

اگر کابل یا دوشاخه آسیب دیده، مایع یا جسم خارجی وارد دستگاه شده، محصول خیس شده، افتاده یا عملکرد عادی ندارد، تعمیر باید توسط فرد متخصص انجام شود.

تمیز کردن Edifier S351DB

قبل از تمیز کردن:

1. دستگاه را خاموش کنید.
2. دوشاخه برق را جدا کنید.
3. سپس سطح محصول را تمیز کنید.

برای نظافت از اسید قوی، مواد قلیایی، بنزین، الکل یا سایر حلال‌های شیمیایی قوی استفاده نکنید. دفترچه استفاده از مواد خنثی یا آب تمیز را توصیه میکند.

محافظت از شنوایی

گوش دادن طولانی‌مدت به موسیقی با Volume بالا میتواند به شنوایی آسیب بزند؛ بنابراین صدا را در محدوده ایمن نگه دارید.

هشدارهای مربوط به برق

• دستگاه را نزدیک پریز برق قرار دهید تا در صورت نیاز بتوانید به‌راحتی آن را از برق جدا کنید.
• قبل از استفاده، ولتاژ برق محل را با مقدار درج‌شده روی محصول بررسی کنید.
• هنگام رعدوبرق یا زمانی که برای مدت طولانی از دستگاه استفاده نمیکنید، آن را از برق جدا کنید.
• گرم شدن منبع تغذیه در شرایط معمول امکان‌پذیر است؛ بنابراین تهویه مناسب را حفظ کنید.
• دوشاخه برق باید همیشه قابل دسترس باشد.

نکات ایمنی مربوط به ارتباط بی‌سیم

امواج رادیویی دستگاه ممکن است با برخی تجهیزات الکترونیکی یا پزشکی تداخل ایجاد کند.

در مکان‌هایی مانند مراکز پزشکی، هواپیما، پمپ بنزین یا نزدیکی سیستم‌های اتوماتیک که استفاده از تجهیزات بی‌سیم ممنوع است، محصول را خاموش کنید.

همچنین دستگاه را در فاصله کمتر از 20 سانتی‌متر از Pacemaker یا تجهیزات پزشکی مشابه استفاده نکنید.

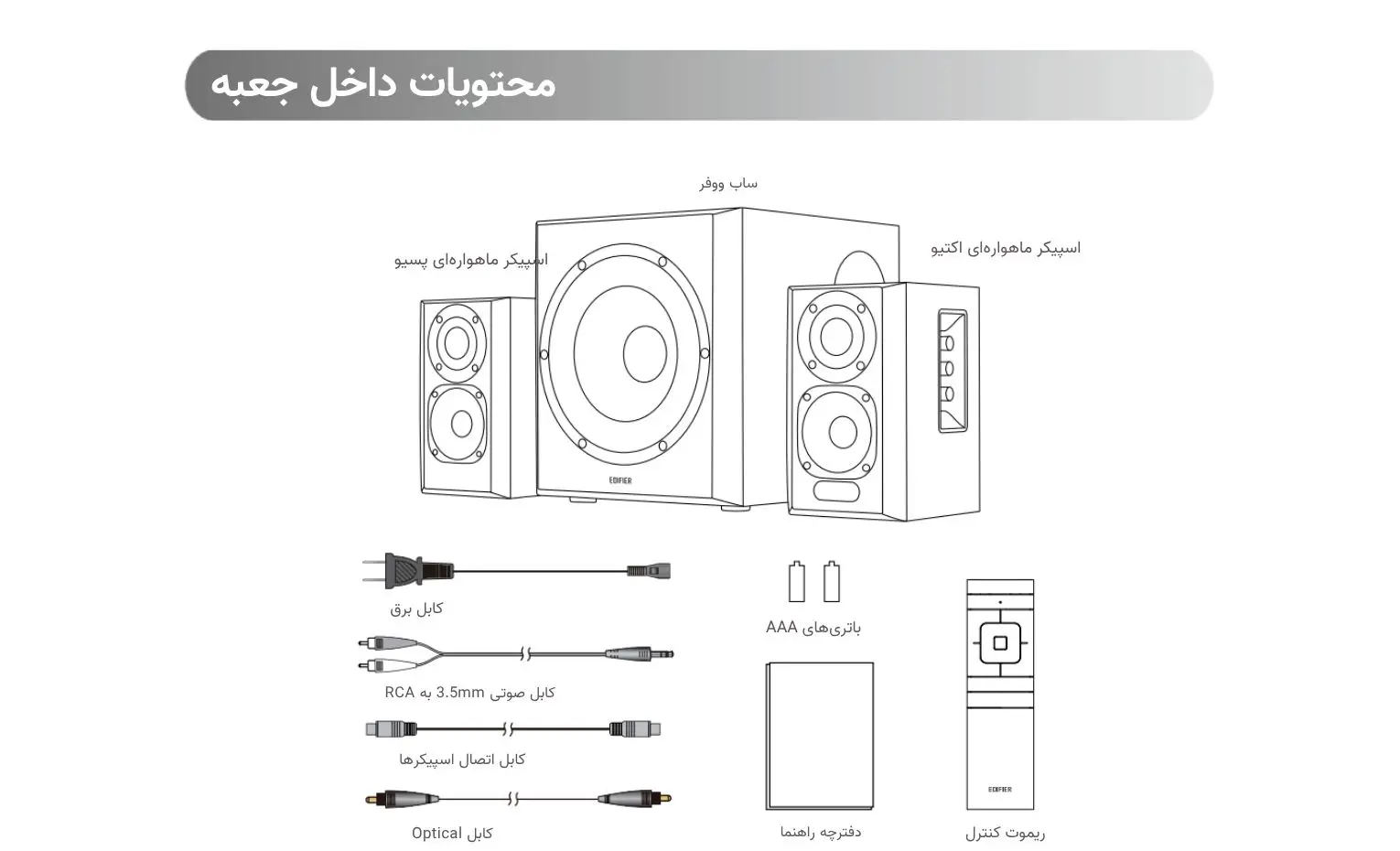

محتویات داخل جعبه

طبق تصویر دفترچه، بسته‌بندی Edifier S351DB شامل موارد زیر است:

• اسپیکر Satellite فعال
• اسپیکر Satellite غیرفعال
• ساب‌ووفر
• ریموت کنترل
• 2 باتری AAA
• کابل برق
• کابل اتصال اسپیکرها
• کابل صوتی 3.5mm به RCA
• کابل Optical
• دفترچه راهنما

تصاویر دفترچه صرفاً برای راهنمایی هستند و ممکن است با محصول واقعی تفاوت جزئی داشته باشید.

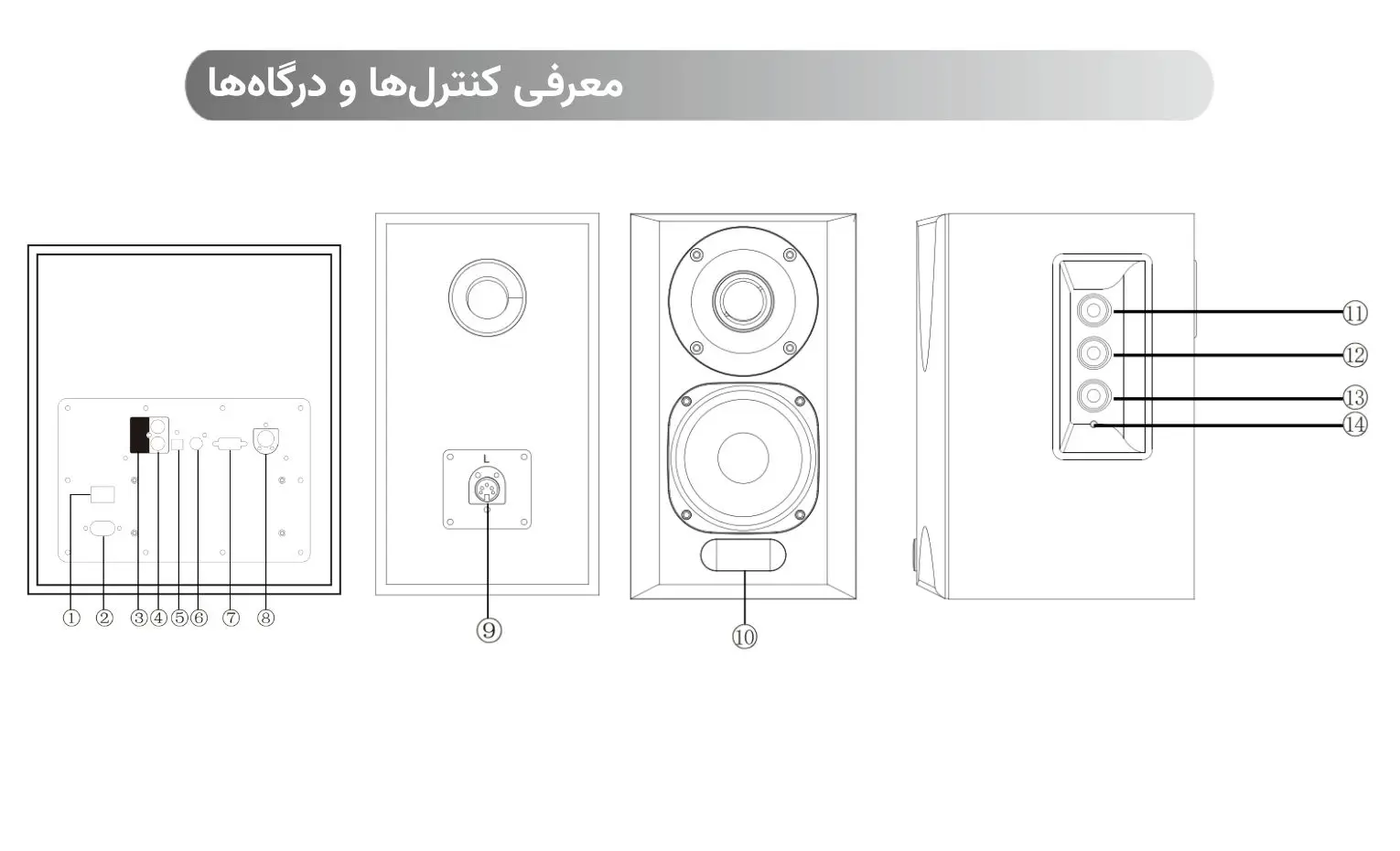

معرفی کنترل‌ها و درگاه‌های Edifier S351DB

طبق نمودار دفترچه، کنترل‌ها و اتصالات اصلی سیستم شامل موارد زیر هستند.

1. کلید Power

برای روشن و خاموش کردن اصلی سیستم استفاده میشود.

2. ورودی کابل برق

کابل برق دستگاه به این قسمت متصل میشود.

3. ورودی PC

برای اتصال منابع صوتی آنالوگ مانند کامپیوتر.

4. ورودی AUX

برای اتصال گوشی، تبلت، لپ‌تاپ یا سایر تجهیزات دارای خروجی صوتی آنالوگ.

5. ورودی Optical

برای دریافت صدای دیجیتال از تجهیزاتی مانند تلویزیون، Blu-ray Player یا Set-Top Box.

6. ورودی Coaxial

برای اتصال دستگاه‌های دارای خروجی دیجیتال Coaxial.

7 و 8. اتصال اسپیکرهای Satellite

کانکتورهای مربوط به اسپیکرهای راست و چپ.

9. اتصال ساب‌ووفر

برای اتصال بخش مربوط به ساب‌ووفر سیستم.

10. نمایشگر

Source فعال و وضعیت دستگاه روی این نمایشگر نشان داده میشود.

11. کنترل Treble

برای تنظیم میزان فرکانس‌های بالا یا Treble.

12. کنترل Bass

برای تنظیم میزان فرکانس‌های پایین.

13. Volume و انتخاب Input

این کنترل دو عملکرد اصلی دارد.

چرخاندن کنترل

برای افزایش یا کاهش Volume.

فشار دادن کنترل

با هر بار فشار، ورودی‌ها به ترتیب زیر تغییر میکند:

AUX → PC → Optical → Coaxial → Bluetooth

نگه داشتن کنترل

با نگه داشتن آن میتوان حالت Standby را فعال یا غیرفعال کرد.

14. نشانگر Power

وضعیت روشن بودن سیستم را نمایش میدهد.

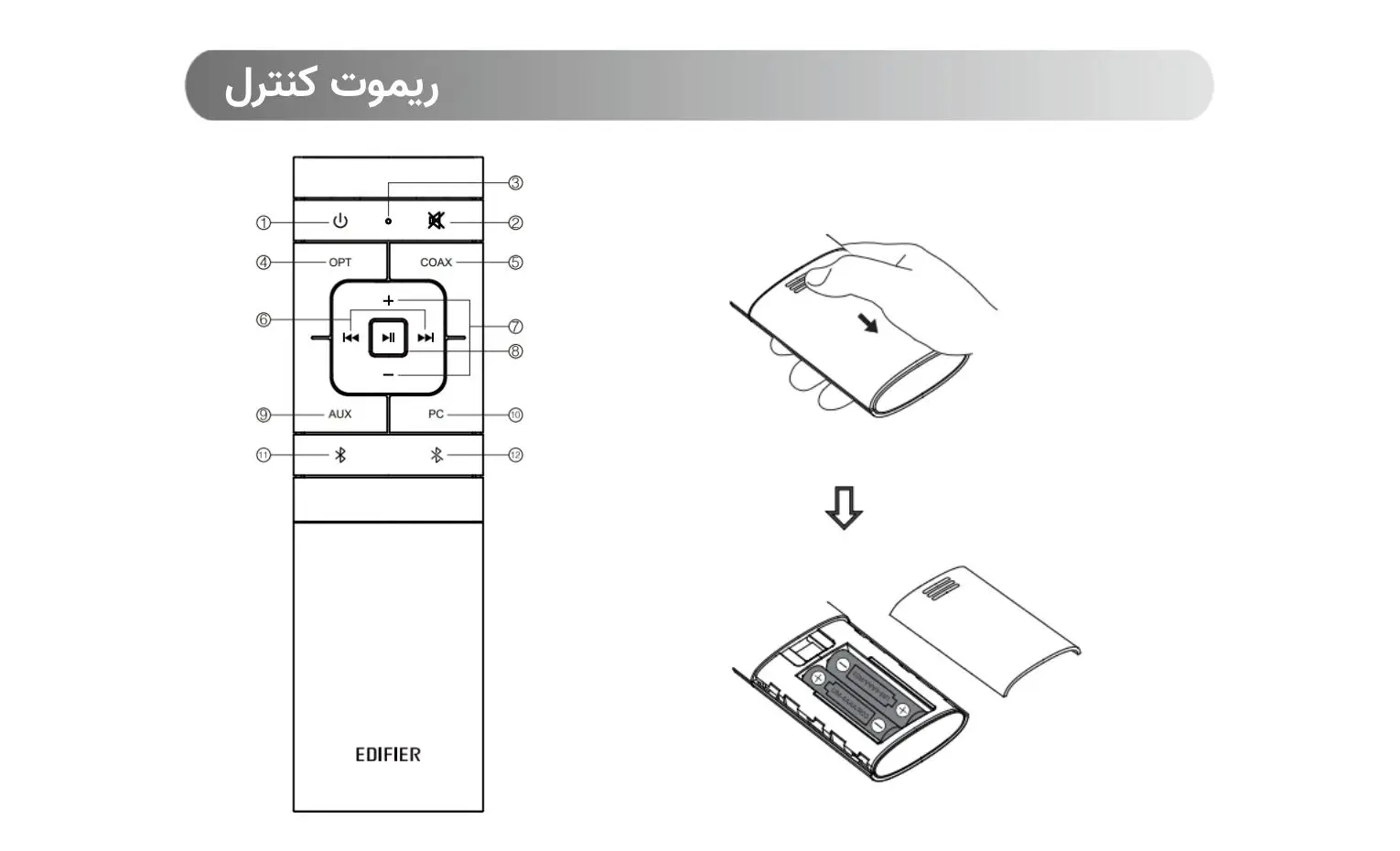

ریموت کنترل

ریموت Edifier S351DB امکان کنترل Power، ‏Volume، ‏Mute، انتخاب Source و کنترل موسیقی Bluetooth را فراهم میکند.

دکمه‌های ریموت

1. Power

روشن و خاموش کردن دستگاه.

2. Mute

قطع یا فعال کردن مجدد صدا.

3. نشانگر ریموت

وضعیت ارسال فرمان ریموت را نشان میدهد.

4. Optical

انتخاب ورودی Optical.

5. Coaxial

انتخاب ورودی Coaxial.

6. Previous / Next

فقط در حالت Bluetooth برای رفتن به آهنگ قبلی یا بعدی.

7. Volume Up / Down

افزایش و کاهش حجم صدا.

8. Play / Pause

فقط در حالت Bluetooth برای توقف یا ادامه پخش.

9. AUX

انتخاب ورودی AUX.

10. PC

انتخاب ورودی PC.

11. Bluetooth

انتخاب ورودی Bluetooth.

12. قطع اتصال Bluetooth

با نگه داشتن این دکمه در زمانی که Bluetooth متصل است، اتصال فعلی قطع میشود.

نصب باتری ریموت

ریموت از دو باتری AAA استفاده میکند.

برای نصب:

1. درپوش پشت ریموت را با انگشت شست به سمت پایین فشار دهید.
2. آن را در جهت فلش حرکت دهید و باز کنید.
3. دو باتری AAA را با توجه به قطب‌های + و – قرار دهید.
4. درپوش را دوباره ببندید.

عمر معمول باتری‌ها حدود 6 ماه ذکر شده است. اگر حساسیت ریموت کاهش پیدا کرد یا برد آن کمتر شد، باتری‌ها را تعویض کنید.

همچنین:

• باتری قدیمی و جدید را هم‌زمان استفاده نکنید.
• ریموت را در محیط گرم یا مرطوب قرار ندهید.
• باتری‌ها را شارژ نکنید.
• اگر مدت طولانی از ریموت استفاده نمیکنید، باتری‌ها را خارج کنید.
• باتری را در معرض نور مستقیم خورشید، آتش یا حرارت زیاد قرار ندهید.
• فقط از باتری هم‌نوع یا معادل استفاده کنید.

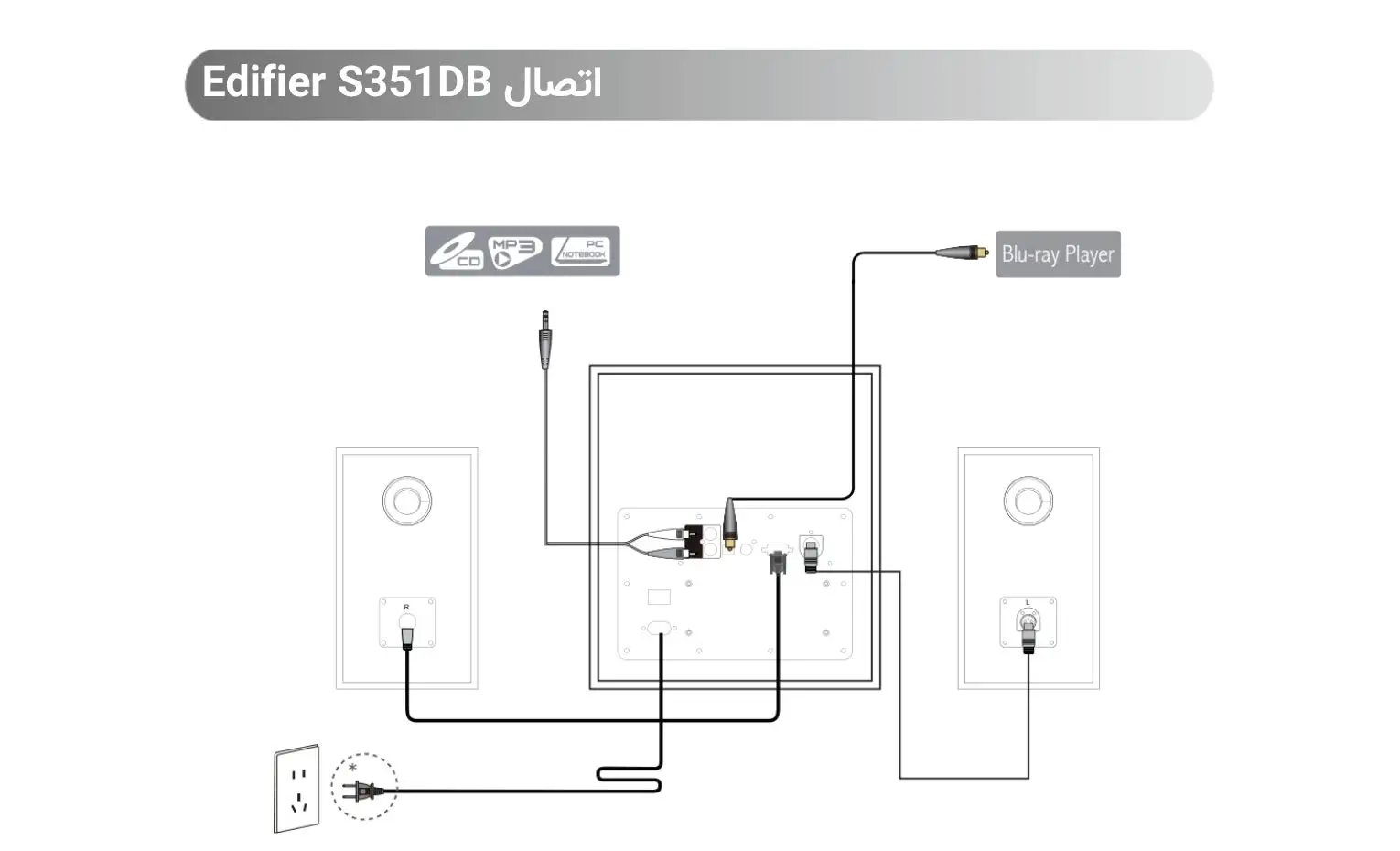

اتصال Edifier S351DB

نمودار اتصال دفترچه، نحوه اتصال اسپیکرهای چپ و راست، ساب‌ووفر، برق و تجهیزات صوتی خارجی مانند Blu-ray Player را نشان میدهد.

پیش از روشن کردن دستگاه:

1. اجزای سیستم را مطابق علامت‌های L و R به‌درستی متصل کنید.
2. Source موردنظر را به ورودی مناسب وصل کنید.
3. کابل برق را متصل کنید.
4. سپس دستگاه را روشن کنید.

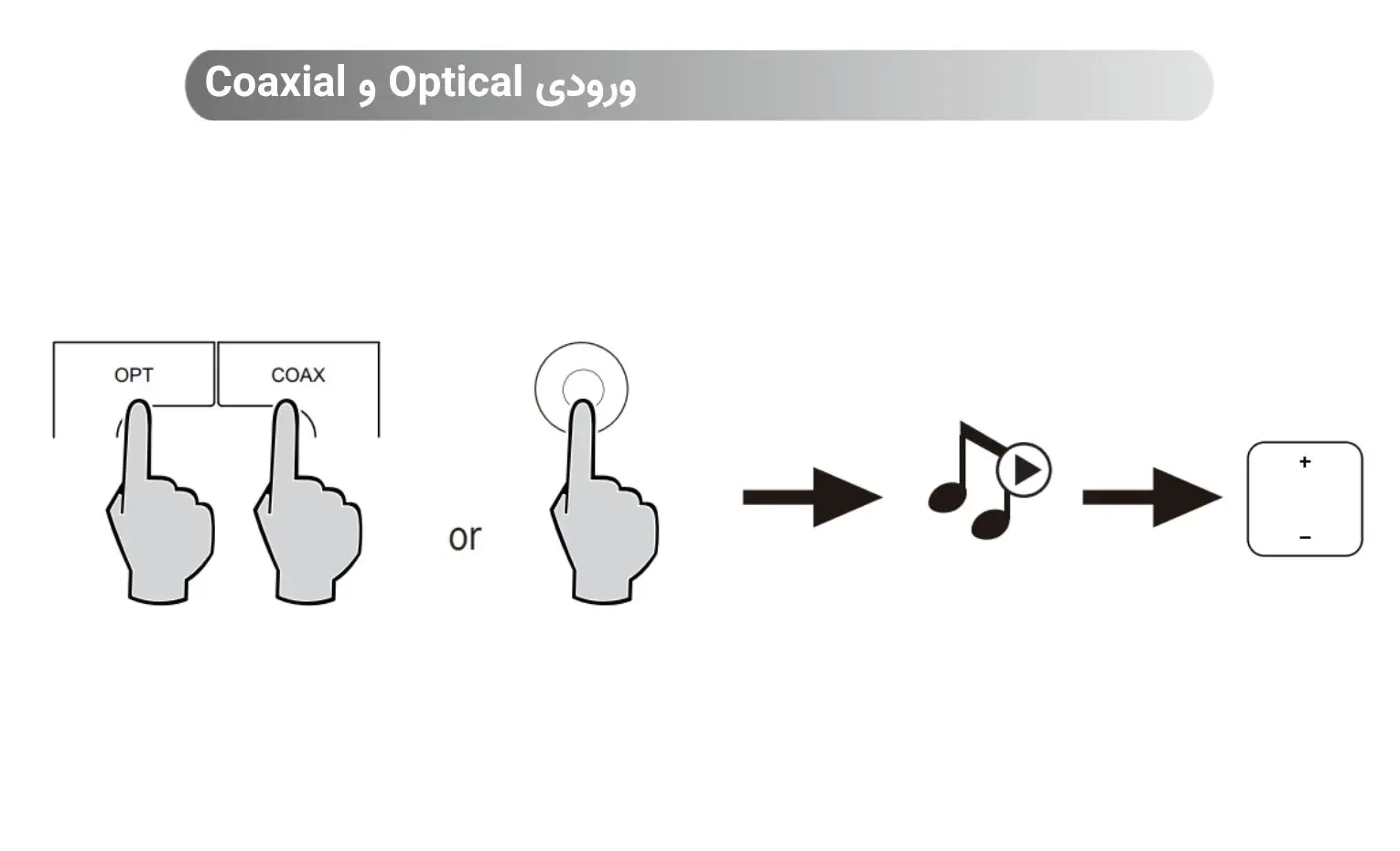

ورودی Optical و Coaxial

برای استفاده از Optical یا Coaxial:

1. روی ریموت OPT یا COAX را فشار دهید؛ یا کنترل Volume/Input روی اسپیکر را فشار دهید تا Source موردنظر انتخاب شود.
2. نمایشگر عبارت OPT یا COAX را نشان میدهد.
3. دستگاهی مانند Blu-ray Player یا Set-Top Box را با کابل مناسب به ورودی Optical یا Coaxial متصل کنید.
4. کابل Optical همراه محصول ارائه شده است.
5. کابل Coaxial داخل بسته‌بندی نیست و در صورت نیاز باید جداگانه تهیه شود.
6. پخش را روی دستگاه منبع آغاز کرده و Volume را تنظیم کنید.

فرمت صوتی Optical و Coaxial

در ورودی‌های Optical و Coaxial فقط PCM با Sampling Rate برابر 44.1kHz یا 48kHz قابل Decode است.

بنابراین اگر دستگاه را به تلویزیون متصل کرده‌اید اما صدایی شنیده نمیشود، خروجی Digital Audio تلویزیون یا دستگاه منبع را بررسی کنید و از ارسال PCM سازگار مطمئن شوید.

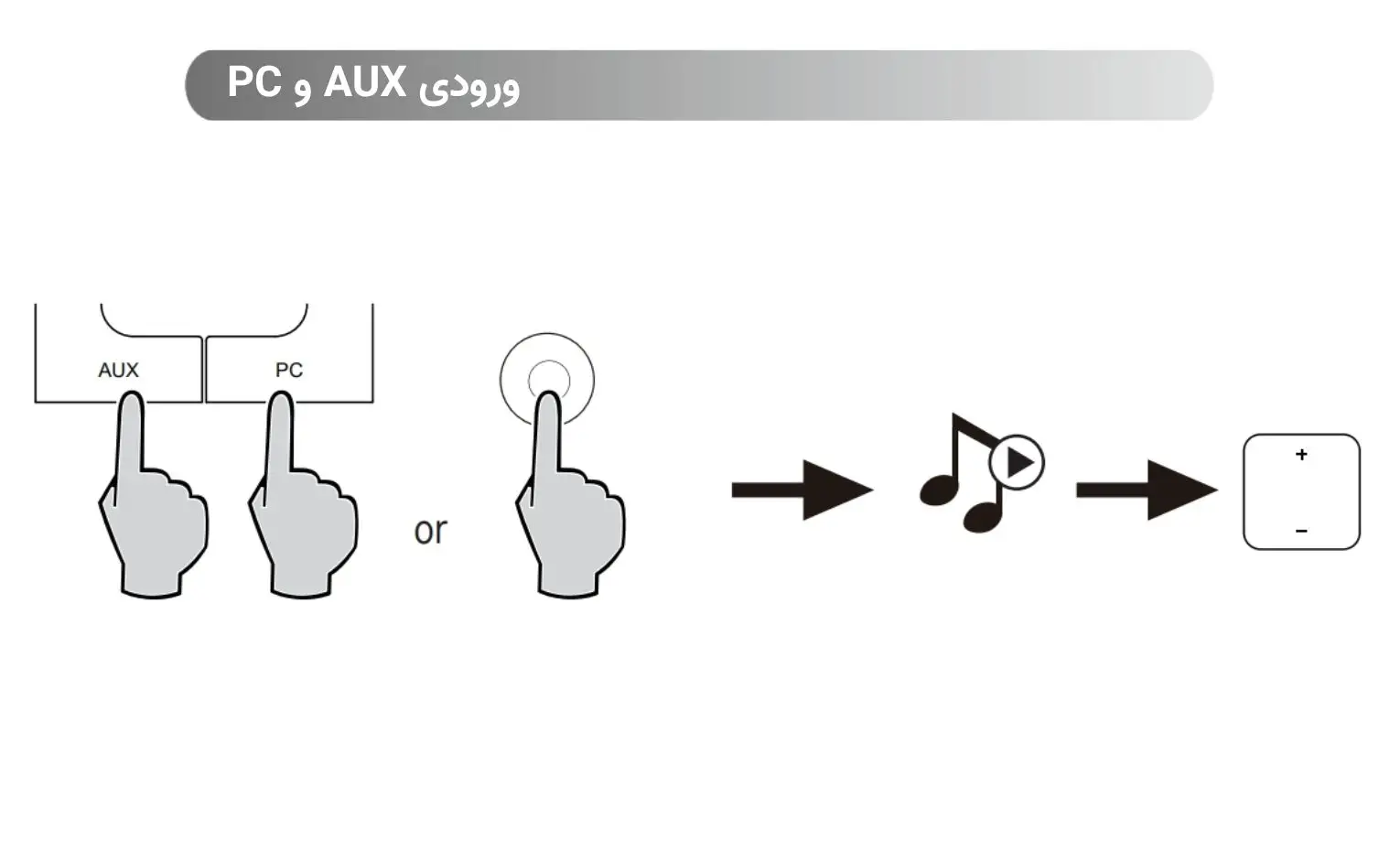

ورودی AUX و PC

برای استفاده از ورودی آنالوگ:

1. روی ریموت دکمه AUX یا PC را فشار دهید؛ یا با کنترل Volume/Input روی دستگاه Source را تغییر دهید.
2. نمایشگر AUX یا PC را نشان میدهد.
3. گوشی، تبلت، کامپیوتر یا دستگاه منبع را با کابل 3.5mm-RCA به ورودی مربوطه وصل کنید.
4. هنگام اتصال RCA، رنگ کانکتورها را با درگاه‌ها تطبیق دهید.
5. پخش را آغاز کرده و Volume را تنظیم کنید.

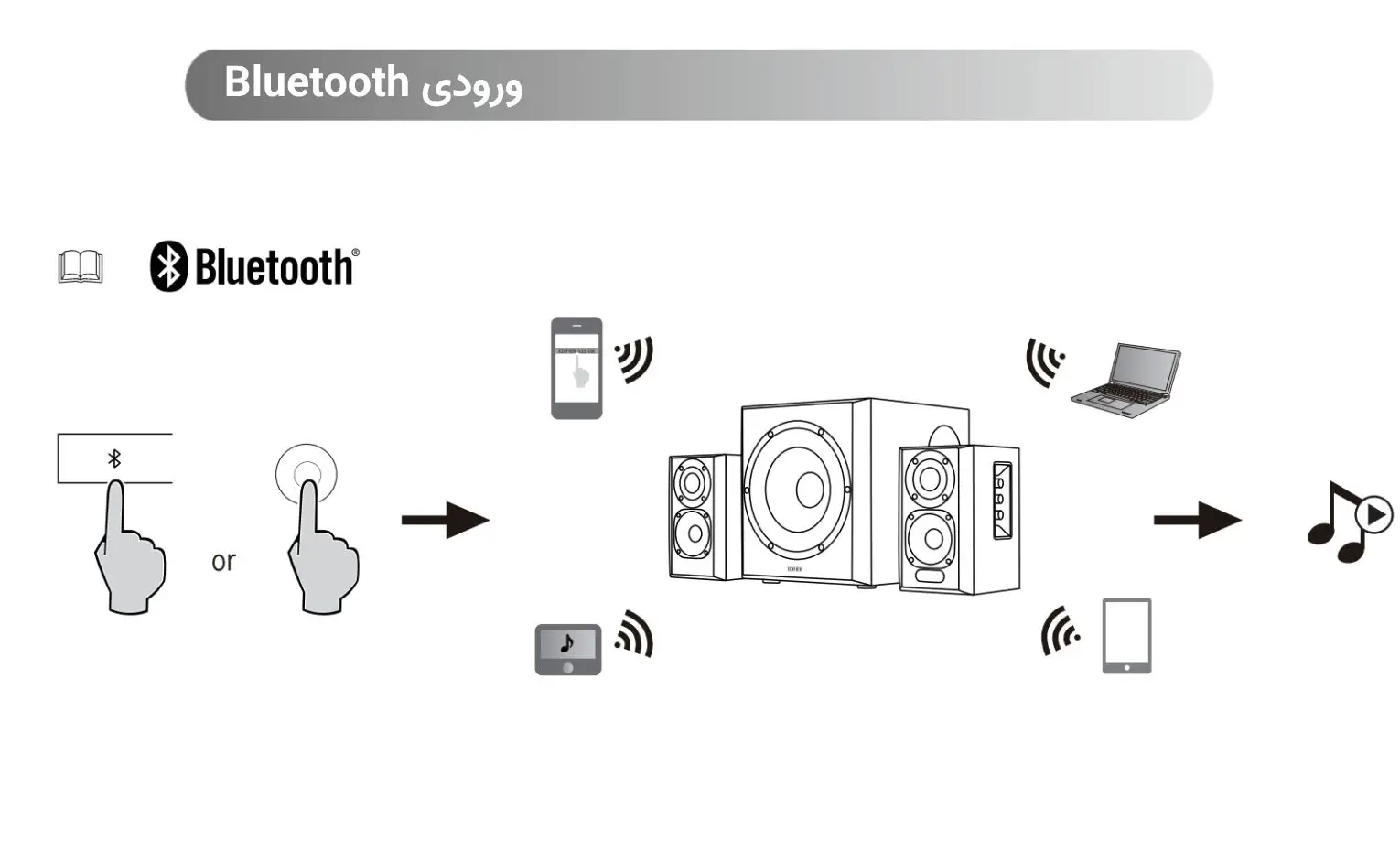

ورودی Bluetooth

اتصال Edifier S351DB از طریق Bluetooth

1. دکمه Bluetooth روی ریموت را فشار دهید؛ یا با کنترل Volume/Input روی دستگاه وارد Bluetooth شوید.
2. نمایشگر علامت Bluetooth را نشان میدهد.
3. Bluetooth گوشی، تبلت، لپ‌تاپ یا دستگاه منبع را روشن کنید.
4. EDIFIER S351DB را در فهرست دستگاه‌ها پیدا کنید.
5. آن را انتخاب کنید.
6. پس از اتصال، موسیقی یا سایر محتوای صوتی را پخش کنید.
7. Volume را به مقدار مناسب تنظیم کنید.

کد PIN بلوتوث

اگر هنگام Pairing کد درخواست شد، وارد کنید:

0000

قطع اتصال Bluetooth

برای قطع ارتباط Bluetooth، دکمه Bluetooth روی ریموت را نگه دارید.

اتصال خودکار مجدد

Bluetooth فقط زمانی قابل جست‌وجو و اتصال است که Source دستگاه روی Bluetooth قرار داشته باشد.

اگر هنگام اتصال Bluetooth به یک ورودی دیگر بروید، ارتباط فعلی قطع میشود. زمانی که دوباره Bluetooth را انتخاب کنید، S351DB تلاش میکند به آخرین دستگاه متصل‌شده دوباره وصل شود.

کنترل موسیقی از طریق ریموت

در حالت Bluetooth میتوانید از ریموت برای موارد زیر استفاده کنید:

• Play / Pause
• آهنگ قبلی
• آهنگ بعدی
• Volume Up / Down
• Mute

پروفایل‌های Bluetooth

برای استفاده از همه امکانات Bluetooth، دستگاه منبع باید از پروفایل‌های زیر پشتیبانی کند:

• A2DP
• AVRCP

سازگاری Bluetooth میتواند بسته به دستگاه منبع و ورژن نرم‌افزار آن متفاوت باشد.

پشتیبانی از Qualcomm aptX

Edifier S351DB دارای Decoder داخلی Qualcomm aptX است.

طبق دفترچه، استفاده از یک Source سازگار با Qualcomm aptX میتواند کیفیت انتقال بی‌سیم صدا را بهبود دهد. برای استفاده از aptX، دستگاه منبع نیز باید این Codec را پشتیبانی کند.

مشخصات فنی Edifier S351DB

توان خروجی Treble

• کانال راست: 15 وات
• کانال چپ: 15 وات

در مجموع:

15W + 15W

توان Mid-range و Bass اسپیکرهای Satellite

• راست: 25 وات
• چپ: 25 وات

در مجموع:

25W + 25W

توان ساب‌ووفر

70 وات

بر این اساس، مجموع توان بخش‌های اعلام‌شده در دفترچه 150 وات است.

پاسخ فرکانسی اسپیکرهای چپ و راست

160Hz تا 20kHz

پاسخ فرکانسی ساب‌ووفر

40Hz تا 160Hz

ورودی‌های صوتی

• AUX
• PC
• Optical
• Coaxial
• Bluetooth

فرکانس مرجع تست

Edifier برای آزمایش پارامترهای الکتریکی از فرکانس‌های مرجع زیر استفاده کرده است:

• Treble: ‏10kHz
• Mid-range و Bass: ‏500Hz
• Subwoofer: ‏80Hz

مشخصات ارتباط بی‌سیم

محدوده فرکانسی:

2.402GHz تا 2.480GHz

حداکثر توان RF:

≤10dBm EIRP

طبق Declaration for EU محدودیتی برای استفاده ذکر نشده است.

عیب‌یابی Edifier S351DB

صدایی از اسپیکر پخش نمیشود

اگر صدا ندارید:

• بررسی کنید نشانگر Power روشن باشد.
• Volume را از طریق کنترل اصلی یا ریموت افزایش دهید.
• اتصال کابل‌های صوتی را بررسی کنید.
• مطمئن شوید Source صحیح انتخاب شده است.
• بررسی کنید دستگاه منبع واقعاً سیگنال صوتی ارسال میکند.

Bluetooth متصل نمیشود

اگر نمیتوانید دستگاه را از طریق Bluetooth وصل کنید:

• مطمئن شوید Source روی Bluetooth قرار دارد.
• اگر Input دیگری فعال باشد، اتصال Bluetooth برقرار نمیشود.
• اتصال Bluetooth فعلی را با نگه داشتن دکمه مربوطه قطع کرده و دوباره امتحان کنید.
• دستگاه منبع را به اسپیکر نزدیک‌تر کنید.
• یک دستگاه Bluetooth دیگر را برای تست امتحان کنید.

برد مؤثر Bluetooth طبق دفترچه حدود 10 متر است.

Edifier S351DB روشن نمیشود

اگر سیستم روشن نمیشود:

• اتصال برق اصلی را بررسی کنید.
• مطمئن شوید پریز برق فعال است.

از اسپیکرها نویز شنیده میشود

Edifier توضیح میدهد که خود اسپیکرها نویز کمی تولید میکند اما بعضی Sourceها Background Noise بیشتری دارند.

برای بررسی:

1. کابل‌های صوتی را جدا کنید.
2. Volume را افزایش دهید.
3. از فاصله حدود 1 متر به اسپیکر گوش دهید.

اگر در این شرایط نویزی شنیده نمیشود، طبق توضیح دفترچه مشکلی در خود محصول وجود ندارد و احتمالاً نویز از Source یا اتصال خارجی ایجاد شده است.
